| Lugar de origen: | China. |
| Nombre de la marca: | HSTECH |
| Certificación: | CE |
| Número de modelo: | Las demás partidas |
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Envase de madera |
| Tiempo de entrega: | 15 ~ 20 días hábiles |
| Condiciones de pago: | D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 200 juegos por mes |
| Nombre del producto: | Transportador de la vuelta del PWB | Dimensión conveniente del PWB: | 50*50~450*350m m |
|---|---|---|---|
| Fuente de alimentación: | AC100-230V | PLC: | Panasonic |
| Sensor de la misma: | ENFERMO | Control de las: | Pantalla táctil |
| Diámetro: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | Grado de la vuelta: | 90 grados, 180degree, 270degree |
| Señales: | SMEMA |

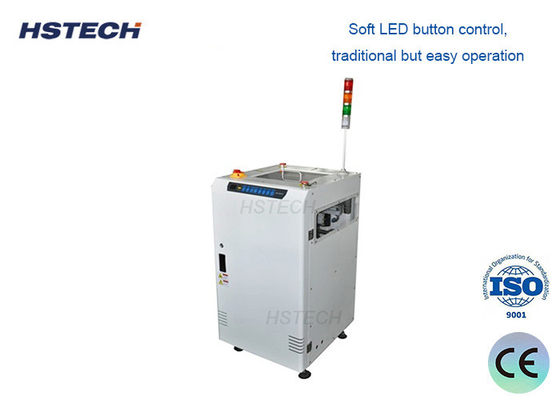

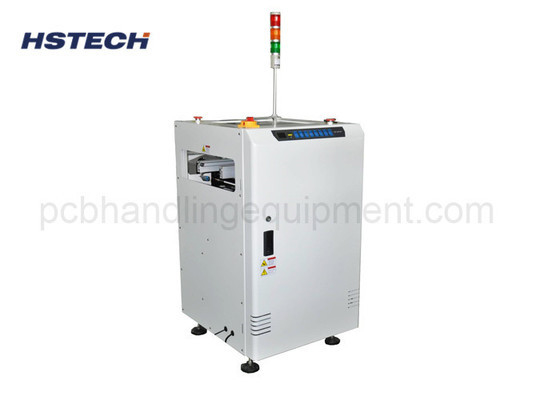

Pantalla táctil 90 180 270 grados Equipo de manipulación de PCB Transporte giratorio con SMEMA Compatible
- ¿ Qué es?
Principio de funcionamiento
The trolley docks with the host machine and connects the PCB and puts it in place → the track retracts into place → 90 degrees rotates accurately into place → the track extends forward and is in place → the board is taken out and completed → the track is retracted and in place → 90 degree rotation → the track is extended and in place to wait for the connection plate.
■ Se pueden personalizar varios modelos no estándar según los usuarios: PCB de diferentes tamaños y necesidades especiales;
I Razón de su elección: la dirección del flujo de PCB debe cambiarse, filtrarse y desviarse, y dos líneas se fusionan en una sola.Este equipo es un equipo puramente automatizado diseñado para ahorrar mano de obra y reducir los costos de producción.
■ Es adecuado para el acoplamiento automático a 90 grados de varias líneas de producción SMT, DIP o de montaje.
Esta máquina tiene dos modos: paso a través y rotación.La conversión de un solo clic y la conversión entre los dos modos son muy convenientes y se pueden realizar fácilmente simplemente operando en la interfaz hombre-máquinaLas funciones de través y de esquina también se pueden utilizar para seleccionar productos NG y OK al mismo tiempo.
El uso de componentes neumáticos de marca internacional y estructuras razonables, los componentes de la máquina y la vida útil general se extienden en gran medida.
Adopta un control PLC de alto rendimiento, que tiene las características de un funcionamiento estable y una mayor capacidad de interferencia antielectromagnética.
La interfaz hombre-máquina de pantalla grande, el diálogo hombre-máquina es muy conveniente y sencillo, y la supervisión del estado durante la producción es clara.
El motor paso a paso tiene una alta repetibilidad + no hay error de superposición.
l The entire machine frame adopts δ2MM cold-rolled steel plate laser processing + CNC stamping + carbon dioxide protection welding + plastic spraying process + fine assembly process to create high-quality production equipment.
L estándar equipado con una señal estándar de la industria: SMEMA, que puede ser operado en línea y automáticamente con otros equipos;
Características
1El diseño cerrado con limitador de par incorporado garantiza un alto nivel de
de seguridad.
2La tapa superior de la caja fuerte se puede abrir para cada acceso al hardware durante
El mantenimiento.
3Usa el botón de control.
4Rotación suave y precisa.
5Minimizar el espacio de transferencia entre transportadores.
6Los flujos de tráfico de PCB se pueden personalizar.
7. Ajuste de anchura suave y paralelo ((tortilla de plomo).
8.SMEMA es compatible.
Especificación
| Función | Esta unidad se utiliza para redirigir la dirección del flujo de PCB en la línea de producción ((90 grados, 180 grados, o 270 grados) |
| Alturas de transporte | 910 ± 20 mm |
| Dirección del transporte | L~R, o R~L |
| Tiempo de ciclo | Aproximadamente 5 segundos |
| Lado fijo de la vía | Frente |
| Fuente de alimentación | AC100-230V,50/60Hz, de una sola fase |
| Presión del aire | 4 a 6 bar |
| Consumo de aire | No más de 10 litros/min |
| espesor de los PCB | Min 0,4 mm |
| Señales | El SMEMA |
| Modelo | Las demás partidas | Las demás partidas del anexo II |
| Duración eficiente del PCB | 50 * 50 ~ 450 * 350 mm | 50*50~550*460 mm |
| Dimensión de la máquina | Se trata de una muestra de las características de las máquinas de ensayo. | 840*890*1200 mm |
| Peso | 150 kg de peso | 180 kg de peso |
Detalles del producto
