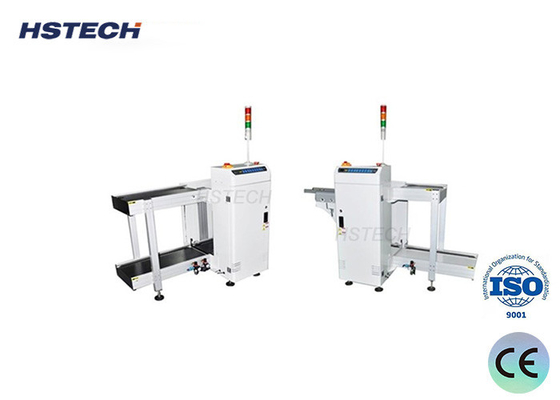

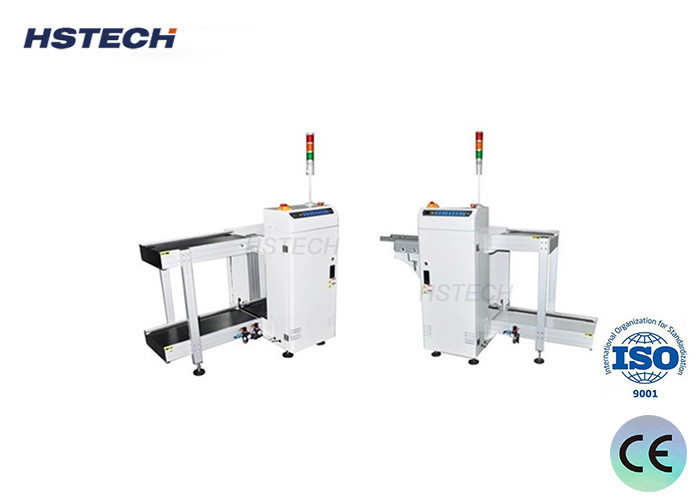

Clamparas neumáticas superiores e inferiores cargador de PCB sin garantía de rotura

Nombre De La Marca:	HSTECH
Número De Modelo:	Se aplicará el código HS-LD330.
Cuota De Producción:	1 conjunto
Precio:	negotiable
Condiciones De Pago:	D/P, T/T, Western Union, MoneyGram
Capacidad De Suministro:	200 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Product name:

Multiple magazine PCB Loader

Other name:

SMT board loading machine

Power supply:

AC110V/220V,50/60Hz

Air pressure:

4-6 bar

PCB thickness:

Min 0.4mm

Pitch selection:

10-40mm

Conveyor speed:

0.5-20M/min or customized

Communication:

SMEMA

Detalles de empaquetado:

Envase de madera

Capacidad de la fuente:

200 juegos por mes

Descripción del producto

Máquina de manipulación de cargadores de PCB de señal SMEMA de alta eficiencia

Introducción

PCB loading and unloading machine is used for PCB feeding and conveying at the beginning of the SMT production line and receiving and storing the PCB at the end of the production line to the turnover rackEsta máquina adopta sistema de microcontrol con tornillo de bola, toda la máquina funciona de forma estable y transmite con precisión.que es intuitivo de operar y fácil de usar. Es adecuado para el transporte repetido de placas de circuito de un solo lado o de dos lados, lo que reduce en gran medida los costos laborales y proporciona eficiencia.

Aplicación

Esta unidad se utiliza para cargar los PCB y transportarlos en la línea de producción SMT.

Características

1, diseño del módulo.

2, la estabilidad mejorada por el diseño robusto.

3, Prueba del brazo de diseño económico.

4, abrazaderas neumáticas superior e inferior para sujetar el portacargamentos.

5No hay garantía de rotura de PCB durante la carga y descarga.

6Es compatible con SMEMA.

Especificación

Nombre del producto	Máquina de carga de PCB
Alturas de transporte	910 ± 30 mm
Tiempo de carga del PCB	Aproximadamente 6 segundos
Tiempo de reemplazo de la carcasa	Aproximadamente 30 segundos
Dirección del transporte	L~R, o R~L
Operación	Operación frontal
Lado fijo de la vía	Lado delantero ((o especificar)
Fuente de alimentación	Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero.
Presión del aire	4 a 6 bar
espesor de los PCB	Min 0,4 mm
Cuota del cargador	La parte superior: 1 pc, la parte inferior: 2 pc
Selección del tono	1-4 ((10 mm de ancho)
Velocidad del transportador	0.5-20M/min o personalizado
Señales	El SMEMA

Selección del modelo

Modelo	Se aplicará el método HS-LD250.	Se aplicará el código HS-LD330.	Se aplicará el código HS-LD390.	Se aplicará el código HS-LD460
Duración eficiente del PCB	50 * 50 ~ 350 * 250 mm	5050~455330 mm	50 * 50 ~ 530 * 390 mm	50 * 50 ~ 530 * 460 mm
Tamaño de la máquina	Las dimensiones de las piezas de la cubierta son las siguientes:	16508801200 mm	18009401200 mm	Se aplican las siguientes medidas:
Tamaño del cargador	355320563 mm	460400563 mm	535460570 mm	535530570 mm
Peso	El peso total	180 kg de peso	El peso total es de:	260 kg de peso

¡ Atención!
1. apague el equipo o asegúrese de que la mesa de elevación se coloque en su lugar antes de iniciar la operación automática por primera vez.
2Mantenga la cabeza y las manos lejos de la máquina durante el funcionamiento.
3- Aceite el eje óptico y limpie los desechos de las luces del componente en la cadena.

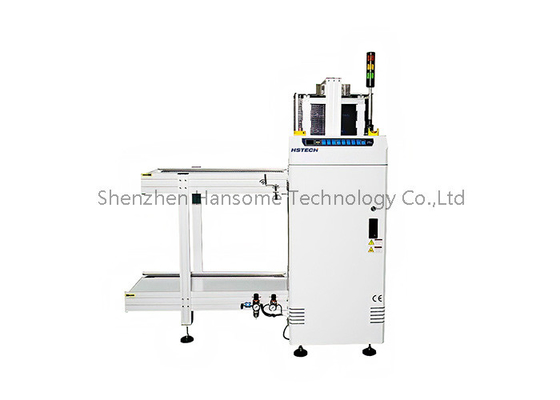

Clamparas neumáticas superiores e inferiores cargador de PCB sin garantía de rotura 0

Botón de control y caja eléctrica

Clamparas neumáticas superiores e inferiores cargador de PCB sin garantía de rotura 1
