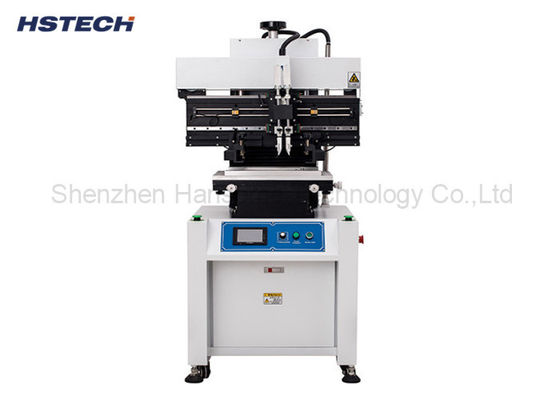

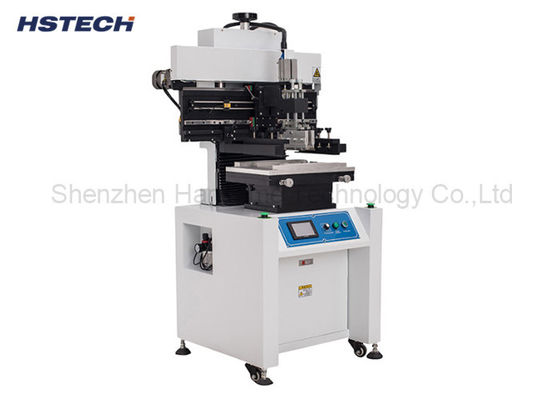

Impresora de pantalla semiautomática de fase única Máquina de soldadura de pasta para imprimir soldadura de pasta con raspador

Impresora de pantalla semiautomática de fase única Máquina de soldadura de pasta para imprimir soldadura de pasta con raspador

- ¿ Qué es?
La impresora de pasta de soldadura semiautomática es un dispositivo utilizado para aplicar pasta de soldadura en placas de circuitos impresos (PCB). It is an important step in the SMT (Surface Mount Technology) assembly process and is used to accurately apply solder paste to the pads on the PCB so that components can be soldered to the PCB in the subsequent patch process.

La siguiente es una introducción general a las máquinas de impresión de pasta de soldadura semiautomáticas:

1Estructura del equipo: Las máquinas de impresión de pasta de soldadura semiautomáticas suelen estar compuestas por los siguientes componentes principales:
Banco de trabajo: se utiliza para apoyar y colocar el PCB.
2.Printing Squeegee: Responsable de aplicar la pasta de soldadura de manera uniforme a las almohadillas de la PCB.
3Dispositivo de fijación de plantillas: se utiliza para fijar plantillas de impresión para garantizar una aplicación precisa de pasta de soldadura.


Especificación

Características

1La máquina adopta el sistema de control PLC.
2. La máquina incorporada en unUn contador de cuatro dígitos.
3La estructura vertical, el marco de la pantalla se eleva hacia arriba y hacia abajo verticalmente por la electricidad, conduciendo el movimiento transversal de la cabeza de impresión hacia la izquierda y hacia la derecha por la guía lineal.
4El marco de la pantalla se puede ajustar hacia arriba y hacia abajo para satisfacer la altura de la pantalla.
5. Posicionamiento de plantillas de cuatro puntos, la precisión de impresión reacy ± 0.02mm, marco de plantillas flexible, puede usar plantillas de diferentes tamaños.

6, La excavadora puede ser ajustable, conveniente para raspadora de acero inoxidable libre de plomo, 200-350opciones.

7, Flexible PIN dedal para posicionar el PCB, puede imprimir el PCB de doble lado.

8, la pantalla táctil LED puede ajustar la velocidad del raspador, también utiliza una guía lineal de alta calidad de la marca HIWIN.

9, El ajuste de raspador izquierda y derecha utilizar el control de convertidor de frecuencia, puede establecer la velocidad de impresión en la pantalla, asegúrese de que la velocidad de impresión es consistente,entonces el grosor de impresión más uniformemente.
Principio de funcionamiento:

1Preparación: Colocar el PCB en el banco de trabajo y ajustar y colocarlo de acuerdo con el tamaño del PCB y las marcas de posicionamiento.
2Preparación del plantillo: Coloque el plantillo impreso (también llamado plantillo) en el accesorio del plantillo y asegúrese de que esté alineado con el PCB.
3Aplicación de pasta de soldadura: arranque la impresora de pasta de soldadura semiautomática, mueva el raspador de impresión suavemente a través de la plantilla, raspe la pasta de soldadura uniformemente a través de los agujeros de la plantilla,y aplicar la pasta de soldadura a las almohadillas de PCB a través de las aberturas de la plantilla.
4.Descargar el PCB: Una vez terminada la impresión, retire el PCB recubierto con pasta de soldadura del banco de trabajo.


Funciones y características:

1.Precisión y repetibilidad: La impresora de pasta de soldadura semiautomática tiene una alta precisión y repetibilidad, lo que garantiza la aplicación uniforme y la consistencia de la pasta de soldadura en las almohadillas.
2Ajuste y adaptabilidad: La excavadora de impresión y el accesorio de plantillas se pueden ajustar para adaptarse a diferentes tamaños y tipos de PCB, así como a diferentes requisitos de espesor de pasta de soldadura.
3Fácil de utilizar: el funcionamiento de la impresora de pasta de soldadura semiautomática es relativamente simple.Sólo tiene que hacer los ajustes y ajustes adecuados de acuerdo con los requisitos de la pasta de PCB y soldadura, y luego presione el botón de inicio para iniciar el proceso de impresión.
4Eficiencia de producción: en comparación con la impresión manual de pasta de soldadura, las máquinas de impresión de pasta de soldadura semiautomáticas pueden mejorar la eficiencia de producción y reducir el tiempo de operación manual y los costos laborales.
