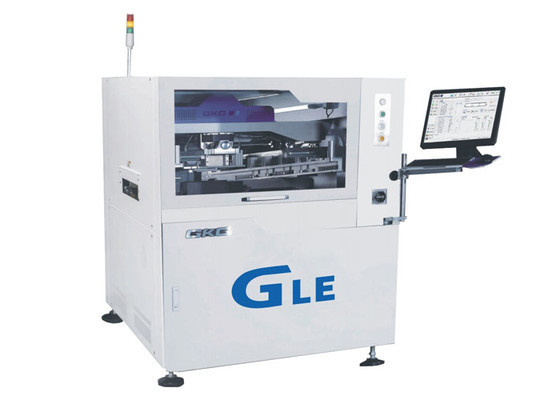

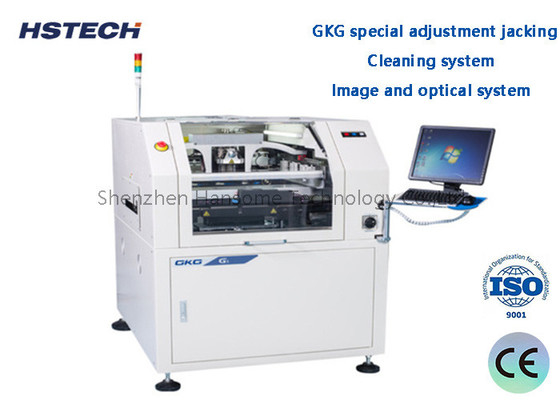

Impresora de plantillas automática 2D de pantalla táctil con Windows XP/Win7 para ensamblaje electrónico

Impresora de plantillas automática 2D de pantalla táctil con Windows XP/Win7 para ensamblaje electrónico

Introducción

La impresora automática de plantillas es un equipo eficiente utilizado para aplicar pasta de soldadura en placas de circuito impreso (PCB).Es uno de los equipos clave en el proceso de ensamblaje SMT (Surface Mount Technology)Se utiliza para aplicar con precisión la pasta de soldadura a las almohadillas en el PCB para lograr la soldadura de componentes y PCB en el proceso de parche posterior.

introducción a las máquinas automáticas de impresión con plantillas

Estructura del equipo: Las máquinas automáticas de impresión con plantillas se componen generalmente de los siguientes componentes principales:

El banco de trabajo:utilizado para apoyar y colocar el PCB.
Dispositivo de fijación de malla de acero:Usado para fijar la malla de acero.
Cabeza de impresión:Responsable de aplicar la pasta de soldadura uniformemente a las almohadillas de la PCB.
Sistema de visión:utilizado para ayudar a posicionar y calibrar la posición de impresión.

Principio de funcionamiento

Preparación: Coloque el PCB en el banco de trabajo y ajuste y coloque de acuerdo con el tamaño y las marcas de posicionamiento del PCB.
Preparación del plantillo: Asegure que el plantillo esté alineado con el PCB.

Posicionamiento y calibración: utilizar un sistema de visión para posicionar y calibrar el PCB y el plantillo para garantizar la precisión y exactitud de la impresión.

Aplicación de pasta de soldadura: arranque la impresora automática de plantillas, la cabeza de impresión aplique la pasta de soldadura uniformemente sobre la plantilla,y luego raspa la pasta de soldadura a través de las aberturas de la plantilla para que pueda ser aplicado con precisión a las almohadillas de la PCB.
Descargar el PCB: una vez terminada la impresión, retire el PCB recubierto con pasta de soldadura del banco de trabajo.

Funciones y características

1.Alta precisión y repetibilidad: La máquina automática de impresión con plantillas tiene una cabeza de impresión de alta precisión y un sistema de visión preciso,que puede lograr una aplicación uniforme de pasta de soldadura en las almohadillas y resultados de impresión muy consistentes.

2.Rápido ajuste y adaptabilidad: Las impresoras automáticas de plantillas suelen tener funciones de ajuste rápido y configuración automática, que pueden adaptarse a diferentes tamaños y tipos de PCB,así como diferentes requisitos de espesor de la pasta de soldadura.

3.Posicionamiento asistido por visión: Automatic stencil printing machines equipped with vision systems can detect and calibrate in real time during the printing process through image processing and auxiliary positioning functions to ensure the accuracy of the printing position.

4.Alta eficiencia de producción: en comparación con la impresión semiautomática o manual, las máquinas automáticas de impresión con plantillas pueden lograr un proceso de impresión rápido y continuo, mejorar la eficiencia de la producción,y reducir el tiempo de operación manual y los costos laborales.

Especificación
