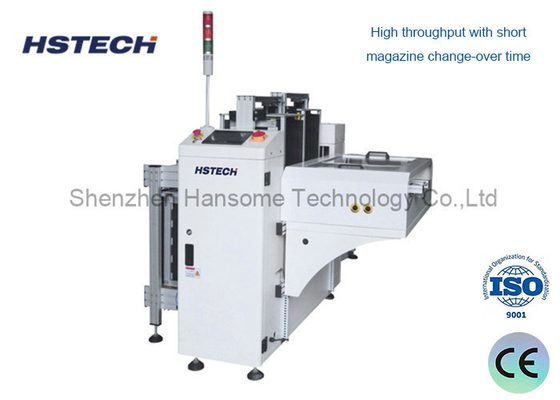

Equipo de manipulación de PCB de doble carril conveniente con pantalla de luz de torre para una fácil monitorización

Nombre De La Marca:	HSTECH
Número De Modelo:	HS-250DULD
Cuota De Producción:	1 juego
Precio:	negotiable
Condiciones De Pago:	T/T, Western Union, MoneyGram
Capacidad De Suministro:	100 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Nombre del producto:

Descargador dual del PWB del carril

El color:

Blanco

PLC:

- ¿Qué es eso?

retransmisión:

El Sr. Schneider

Interruptores optoeléctricos:

El nombre de OMRON

Marca del conductor:

Meanwell

Detalles de empaquetado:

Envases de madera, con espuma

Capacidad de la fuente:

100 juegos por mes

Descripción del producto

Equipo de manipulación de PCB de doble carril para una fácil monitorización

Esta máquina es de doble funcionamiento, utilizada para recoger los PCB a los cargadores.

Especificación

Modelo	HS-250DULD
Dimensión del PCB	(5050) ~ 350250 mm
Tamaño del cargador	355320565 mm
Tiempo de carga del PCB	Alrededor de 6s.
Tiempo de reemplazo de la carcasa	30 años
Fuente de alimentación	AC100-230V, fase única, máximo 300A
Suministro de aire	4 a 6 bares, máximo 10 L/min
Alturas de transporte	Las demás:
Dirección del transporte	L a R,o R a L9 (opcional)
espesor de los PCB	Min 0,4 mm
Cuota del cargador	1pc superior, 1pc inferior, o personalizado
Opciones de paso	1-4 ((10 mm de ancho)
Dimensión de la máquina	146015001200 mm
Peso	Aproximadamente 210 kg

Características

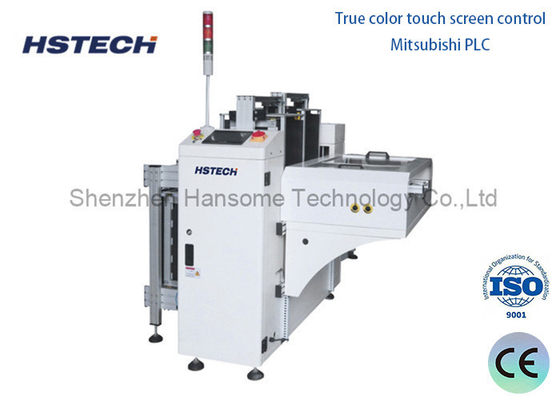

1, control de pantalla táctil de color verdadero

2, Mitsubishi PLC

3, Capacidad del cargador: superior 1, inferior 1 o personalizado

4, Pisa selectiva: 10 mm, 20 mm, 30 mm, 40 mm

5Dirección de transporte de los PCB: L - R, o R - L, opcional

6, Selección del modo de ejecución manual/automática

7, Fijación del riel delantero o del riel trasero, opcional

8, altura estándar para aplicación SMT ((920±20mm)

9, pantalla de luz de la torre

10, señal SMEMA

Descripción del trabajo

De acuerdo con el reconocimiento de la señal, recoger automáticamente el tablero NG y el tablero OK respectivamente en dos cajas de elevación; colector de tablero NGOK y AOI en línea,después del juicio de detección AOI de buenas (OK) y defectuosas (NG) señales de salida diferentes, las señales enviadas al colector inferior de NGOK, el colector NGOK para recibir las señales transmitidas por el AOI para hacer juicios, el PCB se clasificará automáticamente!Material OK y NG almacenado en el marco;
Por ejemplo: AOI emite la señal OK a través del juicio NGOK en el carrito de la placa de empuje móvil directamente en el marco del carrito de elevación OK;La señal de salida NG de AOI a través del juicio NGOK en el carrito móvil y la transferencia a la parte trasera del bastidor del carrito elevador NG.

Carga de la tabla desnuda

Equipo de manipulación de PCB de doble carril conveniente con pantalla de luz de torre para una fácil monitorización 0
