Detalles de los productos

En casa Productos

Alineación automática de revistas, accionamiento con motor de freno de 90W, velocidad ajustable, transportador de banda, descargador de PCB para el final de la línea SMT

Nombre De La Marca:	HSTECH
Número De Modelo:	Se trata de un sistema de control de las emisiones de gases.
Cuota De Producción:	1 juego
Precio:	negotiable
Condiciones De Pago:	T/T, Unión Occidental
Capacidad De Suministro:	50 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Nombre del producto:

Descargador del PWB

Fuerza:

AC110V/AC220V, 50/60Hz

Sociedad Anónima:

mitsubishi

Conmutador optoelectrónico:

OMRON

Condición:

Nuevo

Estructura:

transportador de cinta

Velocidad:

Ajustable

Dirección de PCB:

LR o R-L (modificados para requisitos particulares)

Detalles de empaquetado:

Envase de madera

Capacidad de la fuente:

50 juegos por mes

Resaltar:

Descargador de PCB automático de alineación de revistas

Descargador de PCB del motor de freno de 90 W

Descargador de PCB de extremo de línea SMT

Descripción del producto

Alineación automática de revistas, motor de freno de 90W, descargador de PCB

Este descargador de PCB avanzado retira automáticamente las placas de circuito impreso del equipo de la línea de producción SMT, garantizando una manipulación eficiente y sin daños de las placas.

Funciones y aplicaciones clave

Retirar automáticamente las placas de PCB de las máquinas de colocación SMT y los hornos de reflujo
Transferir las placas a procesos posteriores, incluyendo inspección y clasificación
Mejorar la eficiencia de la producción a la vez que se reduce la intervención manual
Minimizar el riesgo de daños en las PCB durante las operaciones de manipulación

Principio de funcionamiento y componentes

Cinta transportadora: Transporta las PCB desde el puerto de descarga del equipo hasta el descargador
Mecanismo de sujeción: Ventosas de vacío o garras mecánicas para adaptarse a varios tamaños de PCB
Mecanismo de elevación: Controla el movimiento vertical para la extracción de la placa del transportador
Mecanismo de transferencia: Mueve las placas a posiciones designadas o a procesos posteriores
Sistema de control: Automatiza todas las operaciones basadas en las entradas de los sensores

Especificaciones de rendimiento

Rango de tamaño de sujeción: De 50 mm a más de 500 mm
Frecuencia de sujeción: Hasta docenas de PCB por minuto
Precisión de posicionamiento: Precisión de ±0,1 mm
Estabilidad de funcionamiento: Funcionamiento continuo durante decenas de miles de horas

Ventajas clave

Mayor eficiencia de producción y consistencia del proceso
Reducción de los costes laborales y de la manipulación manual
Mayor protección de las PCB y mejora de los índices de rendimiento
Integración perfecta con el equipo de la línea de producción SMT
Compatible con PCB de varias especificaciones y tamaños

Especificaciones técnicas

Modelo	HS-250ULD	HS-330ULD	HS-390ULD	HS-460ULD
Voltaje	AC110V/220V, 50/60Hz, monofásico, máx. 300A
Dimensión de la PCB	(50×50)~(350×250)	(50×50)~(455×330)	(50×50)~(530×390)	(50×50)~(530×460)
Dimensión de la revista	355×320×565	460×400×565	535×460×565	535×530×565
Cantidad de revistas	Parte superior 1 pieza, parte inferior 1 pieza, o personalizado para contener más
Suministro de aire	0,4~0,6Mpa
Altura de transporte	900±20mm estándar
Tiempo de carga	6 segundos
Tiempo de cambio de revista	Aproximadamente 20 segundos
Dirección de transporte	De izquierda a derecha, o de derecha a izquierda, opcional
Grosor de la PCB	Mínimo 0,4 mm
Selección del paso del escalón	1-4 (pasos de escalón de 10 mm)
Comunicación	SMEMA
Dimensión de la máquina	1700×780×1200	1900×860×1200	2200×920×1200	2200×1120×1200
Peso	Aprox. 160 kg	Aprox. 200 kg	Aprox. 240 kg	Aprox. 260 kg

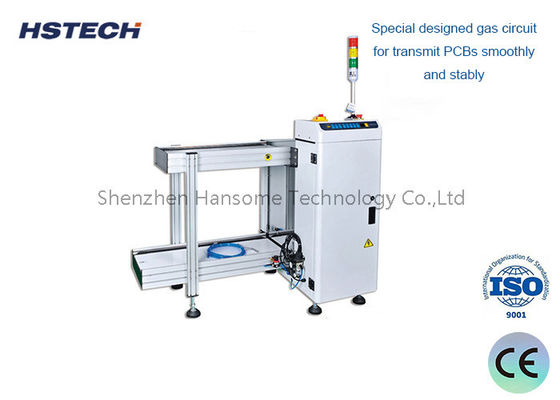

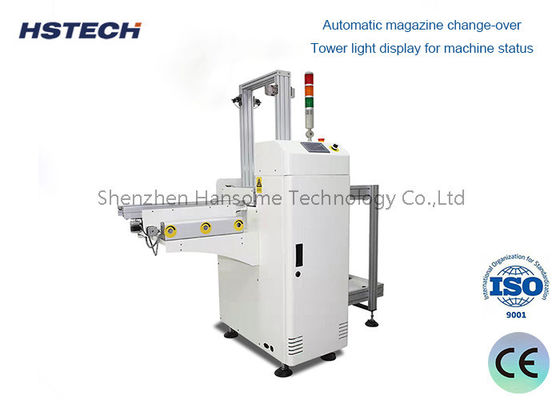

Imágenes del producto

Las etiquetas:

vehículos dirigidos automatizados

Descargador de PCB automático de alineación de revistas

Descargador de PCB del motor de freno de 90 W
