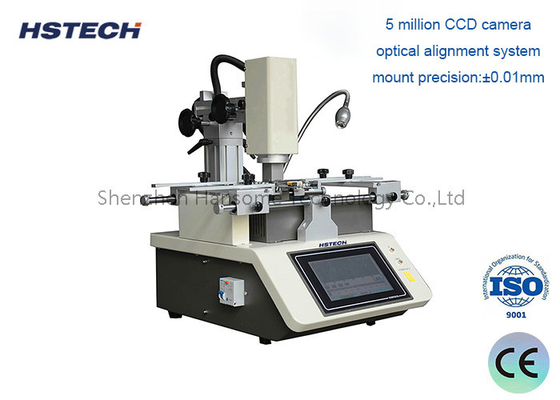

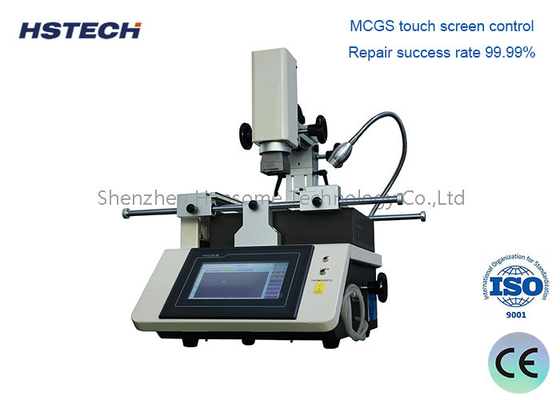

Pantalla táctil BGA Estación de reelaboración 3 Zonas de calefacción Manual para el montaje electrónico

Estación de reelaboración BGA:

Objetivo:
Las estaciones de reelaboración BGA son equipos especializados utilizados para quitar y reemplazar componentes BGA en placas de circuito impreso (PCB).
Los componentes BGA son circuitos integrados (IC) montados en la superficie que tienen una rejilla de bolas de soldadura en la parte inferior, lo que plantea desafíos únicos durante la reparación y el reelaboración.

Componentes clave:
Sistema de calentamiento de precisión: por lo general utiliza el infrarrojo (IR) o el aire caliente para calentar selectivamente el componente BGA para su extracción e instalación seguras.
Herramientas de extracción y colocación de componentes: Utilice boquillas de vacío u otras herramientas especializadas para levantar y colocar suavemente el componente BGA.
Sistemas de alineación y visión: Garantizan la alineación precisa del componente BGA durante la colocación, a menudo con la ayuda de cámaras y software.
Plataformas de reelaboración: Proporcionar un entorno seguro y con temperatura controlada para el proceso de reelaboración.

Proceso de reelaboración
Preparación: el PCB se fija en la plataforma de reelaboración y el área alrededor del componente BGA objetivo se prepara para el reelaboración.
Calentamiento: el sistema de calefacción se utiliza para calentar gradualmente el componente BGA, derritiendo las bolas de soldadura y permitiendo que el componente se retire.
Eliminación: el componente se levanta cuidadosamente del PCB con herramientas especializadas, sin dañar las almohadillas subyacentes o los rastros.
Limpieza: Las almohadillas de PCB se limpian para eliminar cualquier soldadura o flujo residual, asegurando una superficie limpia para el nuevo componente.
Colocación del nuevo componente: el componente BGA de reemplazo se alinea con precisión y se coloca en el PCB, y luego se vuelve a colocar utilizando el sistema de calefacción.

Características avanzadas:
Rutinas de reelaboración automatizadas: Algunas estaciones de reelaboración BGA ofrecen secuencias de reelaboración preprogramadas para tipos específicos de componentes, simplificando el proceso.
Cámara y software integrados: los sistemas avanzados utilizan visión artificial y software para ayudar con la alineación y colocación de componentes.
Perfiles de temperatura: capacidad para controlar y controlar el perfil de temperatura durante el proceso de reelaboración, asegurando un flujo adecuado de la soldadura.

Aplicaciones:
Reparación y reelaboración electrónica: Reemplazo de componentes BGA defectuosos o dañados en PCB, como los que se encuentran en productos electrónicos de consumo, equipos industriales y sistemas aeroespaciales / de defensa.
Modificaciones de prototipos: Permiten a los ingenieros volver a trabajar componentes BGA de manera rápida y precisa durante la fase de desarrollo del producto.
Apoyo a la producción: Permite el reprocesamiento de componentes BGA durante las series de producción a pequeña escala o por lotes.
