Máquina de bloqueo de tornillo con doble estación de trabajo

Nombre De La Marca:	HSTECH
Número De Modelo:	Se aplicará a los productos de la categoría HS-DH6331.
Cuota De Producción:	1 juego
Precio:	Negociable
Condiciones De Pago:	T/T, Western Union, MoneyGram
Capacidad De Suministro:	100 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Nombre del producto:

Máquina de bloqueo por tornillo

Alimentación:

Alimentación por succión

Eje:

6 Eje

Parafusos compatibles:

M1-M6, o personalizado

Rango de movimiento:

500*300*300*100 mm

El material:

Aluminio principal

Puerto:

En Shenzhen

Producción de equipos:

- ¿ Qué?

Detalles de empaquetado:

Envase de madera

Capacidad de la fuente:

100 juegos por mes

Resaltar:

Máquina de bloqueo por tornillo de doble estación de trabajo

Máquina de bloqueo de tornillo de 6 ejes

Máquina de bloqueo de tornillo de funcionamiento visible

Descripción del producto

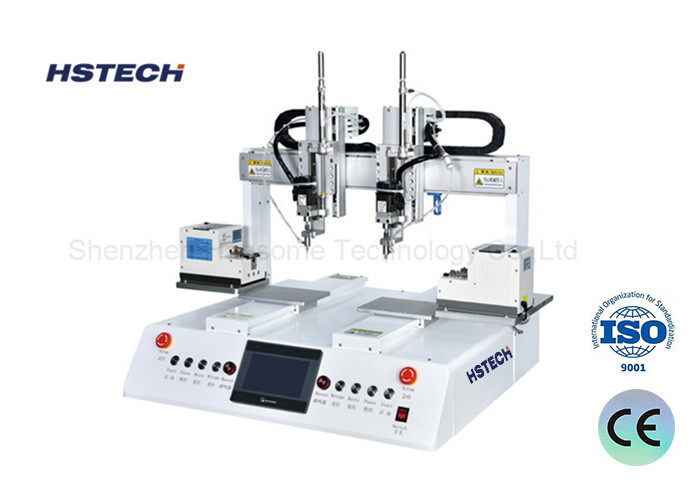

Máquina de bloqueo de tornillo con doble estación de trabajo

Descripción de los productos

Máquina de bloqueo por tornillo:

La máquina de tornillo es un conductor de tornillo doble, plataforma doble, y succión de tornillo alimentador máquina de bloqueo automático de tornillo, que utiliza el toque de la torsión y manual moviendo la cabeza del tornillo para hacer la ubicación,Es un tipo de programación mucho más fácil, ahorrar mucho tiempo de programación.

Es un nuevo tipo de máquina de bloqueo de tornillo que puede reemplazar la tradicional máquina de programación de enseñanza manual, que se utiliza ampliamente en la industria electrónica.

Compatible para tornillos de M1 a M6, otros tornillos especiales, también pueden ser personalizados.

Funciones y aplicaciones:

Se utiliza en escenarios de montaje automático de tornillos que requieren una alta precisión y un complejo posicionamiento espacial.
Puede lograr un movimiento coordinado de 3 ejes lineales y 3 ejes giratorios para posicionar flexiblemente los tornillos.
Se utiliza ampliamente en el ensamblaje de productos complejos en la industria automotriz, electrónica, electrodomésticos y otras industrias.

Mecánica:

6 juntas controlables de forma independiente, incluidos 3 ejes lineales y 3 ejes giratorios.
Está accionado por un servomotor y está equipado con un codificador de alta precisión para lograr un posicionamiento preciso.
Una cabeza de destornillador está instalada en el extremo del brazo robótico para lograr un apretamiento de alta precisión de los tornillos a través del control de precisión.
Equipado con un dispositivo automático de alimentación de tornillo para completar todo el proceso de ensamblaje del tornillo.

Sistema de control:

El PLC o controlador de movimiento de grado industrial se utiliza para el control centralizado y la programación de programas.
Puede realizar la planificación de trayectoria espacial en 3D para garantizar un movimiento suave y sin colisiones del brazo robótico.
Equipado con una interfaz hombre-máquina, puede realizar el diseño, almacenamiento y llamada de programas operativos.
Tiene monitoreo y retroalimentación en tiempo real en múltiples dimensiones como par, posición y velocidad.

Características de rendimiento:

6 grados de libertad, que puede realizar una variedad de posturas espaciales complejas para el ensamblaje de tornillos.
Alta repetibilidad, generalmente dentro de ± 0,1 mm.
Alta eficiencia de trabajo, velocidad de montaje de tornillo de hasta 80-120 veces/minuto.
Adecuado para tornillos de diferentes tamaños y materiales, buena compatibilidad.
Alto grado de automatización, mejorando en gran medida la eficiencia de la producción y la calidad del producto.

Especificación

Modelo	Se aplicará a los productos de la categoría HS-DH6331.
Nombre de la producción	Máquina automática de bloqueo por tornillo
El valor de las emisiones de CO2 de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de CO2 de las emisiones de gases de efecto invernadero.	Se trata de una muestra de las características de las máquinas de ensayo.
Velocidad de movimiento del eje X/Y1/Y2	Motor de circuito cerrado: 1-800 mm/s
Velocidad de movimiento del eje Z	Motor de circuito cerrado: 1-300 mm/s
Carga máxima en el eje X/Y1/Y2	Motor de circuito cerrado: 5 kg
Carga máxima en el eje Z	Motor de circuito cerrado: 3 kg
Fuente de alimentación	Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero.
Precisión de repetición	± 0,02 mm
Documento de apoyo	CAD CorelDraw
Parafusos adecuados	M1 a M6
Dimensión de la máquina8	880585800 mm
Peso de la máquina	120 kg de peso

Marca de las piezas principales

1El motor: Shinano

2, Guía: Hiwin

3, interruptor fotoeléctrico: Omron

4, Fuente de alimentación: Meanwell

Características

1, alimentación de tipo de succión, con un solo alimentador de tornillo y una sola cabeza de bloqueo.
2, escritorio y operación visible, puede conectar la línea de producción automática.
3, 6 eje de operación, el rango de movimiento 600 * 300 * 300 * 100 * 100 mm.
4, soporte de múltiples cubos de tornillo en modo de succión.

5, doble estación de trabajo, mejorar la eficiencia de producción y reducir el costo de mano de obra.
6, Fácil adaptabilidad para M1-M6, simplemente cambiando el guía de tornillo ((Personalización disponible).

7Fácil operación, el operador puede operar varias máquinas al mismo tiempo.

8La máquina puede almacenar cientos de archivos de procesamiento, cada archivo puede soportar 1000 bits de tornillo, puede llamarlo cuando lo usa.

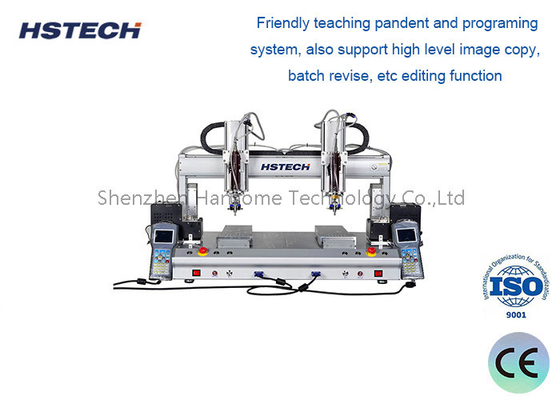

Touch Screen Control Dual Head Suction Screw Feeder Auto Screw Locking Machine HS-DH6331 0

Embalaje y entrega

Punto de trabajo	Máquina de bloqueo por tornillo
Paquete	1 juego en una caja de madera como condición de seguridad
Dimensión externa	Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3.
Peso	alrededor de 120kg
Entrega	aproximadamente 15-20 días laborables
Pago	D/P, T/T, Western Union, MoneyGram
Puerto	En Shenzhen
Envío	A. Por correo: 4-7 días hábiles según oferta especial
	B.Por vía aérea: 7 días hábiles en el aeropuerto designado
	C.Por mar: 20-25 días hábiles en el puerto designado
