Máquina de soldadura robótica de pie en el piso

Máquina de soldadura robótica de pie en el piso

Nombre De La Marca:	HSTECH
Número De Modelo:	Se aplicará el método de ensayo de la norma HS-FS5331.
Cuota De Producción:	1 juego
Precio:	Negociable
Condiciones De Pago:	D/P, T/T, Western Union, MoneyGram
Capacidad De Suministro:	200 piezas al mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Nombre del producto:

Robot de soldadura automática de pie en el suelo

Cuerpo de la máquina:

Estructura metálica

Lata del hierro:

No casado

Plataforma:

Plataforma de funcionamiento doble de Y

Guía lineal:

HIWIN

Utilización:

Soldadura de PCB, soldadura de placas de circuito

Detalles de empaquetado:

Envase de madera

Capacidad de la fuente:

200 piezas al mes

Descripción del producto

Máquina de soldadura robótica de pie con pluma de soldadura de guía lineal

Introducción

Este modelo de máquina de soldadura automática es el modelo de robot de soldadura de pie en el suelo, diferente de la máquina de soldadura de escritorio, es un robot de soldadura más conveniente y flexible.Esta máquina adopta el sistema de trabajo de 5 ejes, con doble plataforma de soldadura, soldador único/punta

La máquina es adecuada para muchos tipos de soldadura de PCBA, unLos robots de soldadura automática reemplazan la soldadura manual para mejorar la eficiencia del trabajo y la calidad de la soldadura.

Características

1, marco de metal resistente, diseño de pie en el suelo con funcionalidad de doble plataforma.

2, operación en 5 ejes, incluido el eje de rotación R para mayor versatilidad.

3, 500x300x300mm distancia de viaje, personalizable para satisfacer las necesidades del cliente.

4, soldador único con rango ajustable o configuración doble/triple opcional.

5, Apoya la soldadura puntual, la soldadura por arrastre y otras técnicas de soldadura.

6, Programación de colgante con ajuste manual de puntos y capacidad de importación de dibujos CAD.

7, Equipado con guías lineales Hiwin para el movimiento de precisión.

8, Controlado por motor paso a paso y correa de tiempo para un funcionamiento confiable.

Especificación

Modelo	Las demás partidas del anexo II	Las demás partidas del anexo II
Válvula de tensión	Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero.
Rango de trabajo X/Y1/Y2/Z	500300300*100 mm	Se trata de una muestra de las características de las máquinas de ensayo.
Eje R	360 grados
Velocidad de movimiento X/Y/Z	máximo 300 mm/s
Sistema de conducción	Motor paso a paso, cinturón de tiempo
Guía lineal	Guía de alta precisión de la marca de Taiwán
Precisión de repetición	± 0,02 mm
Programación	El colgante de enseñanza
Sistema de control	Tabla de control
Almacenamiento de programas	Puede almacenar mil conjuntos de datos de procesamiento y una sola El archivo de procesamiento puede ocupar hasta 3M de espacio de almacenamiento (cinco mil puntos de procesamiento)
Espacio de almacenamiento de archivos	Caja de mano 256M, tarjeta fuera de línea 32M, archivo de procesamiento único hasta Espacio de almacenamiento 3M (100.000 puntos de procesamiento)
Documento de apoyo	El CAD
Limpieza de estaño de hierro	Limpieza de aire/neumático
Interfaz externa	Se aplican las siguientes condiciones:
Método de soldadura	Soldadura en punto/arrastramiento
Peso	65En kg	70 kg de peso
Dimensión de la máquina	715585800 mm	815685800 mm

Configuración de la máquina principal

1, doble soldadura de hierro, doble plataforma de trabajo en Y

2Programación de colgantes de enseñanza de mano

3Control de calefacción

4Control de estaño roto

5, conjunto de pluma de soldadura

6, punta de soldadura

7Componentes de estaño

8, caja de limpieza

Sobre el producto

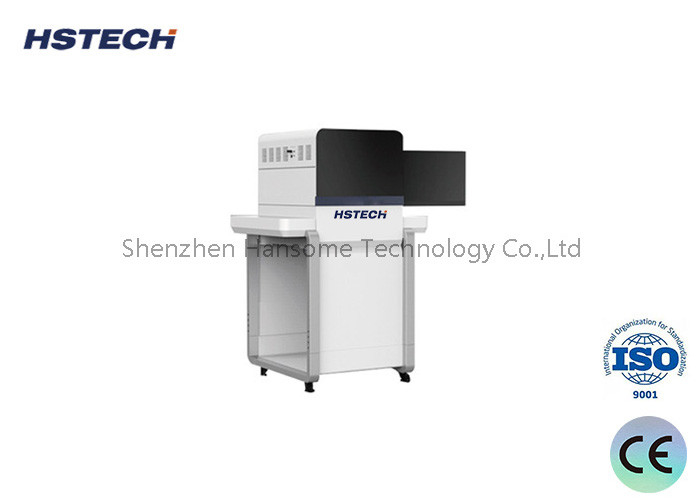

Máquina de soldadura robótica de pie en el piso 0

Sobre el detalle

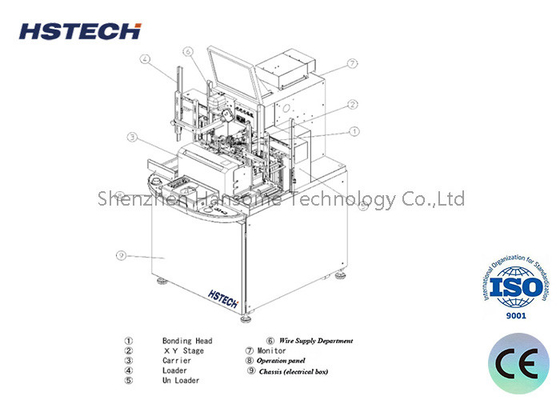

Máquina de soldadura robótica de pie en el piso 1

Sobre el embalaje

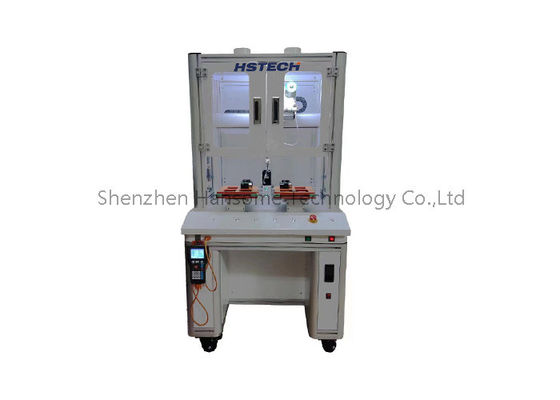

Máquina de soldadura robótica de pie en el piso 2
