Máquina de bloqueo de tornillo de 4 ejes con doble estación de trabajo

Máquina de bloqueo de tornillo de 4 ejes con doble estación de trabajo

Nombre De La Marca:	HSTECH
Número De Modelo:	Se aplicará a los vehículos de motor de motor de motor.
Cuota De Producción:	1 juego
Precio:	negotiable
Condiciones De Pago:	T/T, Western Union, MoneyGram
Capacidad De Suministro:	100 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Nombre del producto:

Máquina de bloqueo por tornillo

Alimentación:

Alimentación por succión

Eje:

4axis

Parafusos compatibles:

M1-M6, o personalizado

Rango de movimiento:

500*300*300*100 mm

El material:

Aluminio principal

Detalles de empaquetado:

Envase de madera

Capacidad de la fuente:

100 juegos por mes

Descripción del producto

Máquina de bloqueo de tornillo de 4 ejes con doble estación de trabajo

Introducción:

La máquina de tornillo es una máquina de bloqueo por tornillo de 4 ejes, con doble estación de trabajo, una sola cabeza y un solo alimentador, toda la máquina está compuesta por un sistema de alimentación y un sistema de bloqueo por tornillo,la parte de alimentación responsable de la máquina de ajuste de tornillosEsta máquina de bloqueo de tornillo es un equipo de automatización, ampliamente utilizado en la industria electrónica.Compatible para tornillos de M1 a M6, otros tornillos especiales, también pueden ser personalizados.

Mecánica:
Adopta el diseño del brazo del robot industrial 4-DOF
Incluyendo tres ejes lineales X/Y/Z y un eje giratorio A
Estructura compacta, pequeña huella
Fuerte rigidez del brazo del robot, alta precisión de repetibilidad
Adopta un diseño modular, fácil de mantener y actualizar

Sistema de control inteligente:
Equipado con controlador PLC de grado industrial y servoacción
Equipado con interfaz hombre-máquina de pantalla táctil, operación sencilla e intuitiva
Con funciones inteligentes como el ajuste automático de los parámetros de apretamiento de tornillos y el estado de detección

Sistema de apretamiento de tornillo:
cabeza de destornillador eléctrico de alto par integrado y sensor de par
Apoya múltiples modos de control de apretamiento, como par constante y fuerza constante
Puede controlar con precisión el ángulo de apretamiento, velocidad, par y otros parámetros

Sistema de guía visual:
Adopta una cámara industrial de alta resolución para el reconocimiento de la posición de los tornillos
Combinado con el algoritmo de visión automática, realiza la navegación automática y la planificación de rutas
Puede detectar el estado de apretamiento del tornillo y los parámetros de ajuste de retroalimentación

Escenarios de aplicación:
Aplicable a diversos productos industriales que requieren un ensamblaje de tornillos de alta precisión
Por ejemplo, equipos electrónicos, electrodomésticos, piezas de automóviles, etc.
Ampliamente utilizado en industrias manufactureras como electrónica, electrodomésticos y automóviles

Especificación:

Modelo	Se aplicará a los vehículos de motor de motor de motor.
Nombre de la producción	Máquina de bloqueo automático de tornillo de 4 ejes
El valor de las emisiones de CO2 de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de CO2 de las emisiones de gases de efecto invernadero.	500300300*100 mm
Velocidad de movimiento del eje X/Y1/Y2	Motor de circuito cerrado: 1-800 mm/s
Velocidad de movimiento del eje Z	Motor de circuito cerrado: 1-300 mm/s
Carga máxima en el eje X/Y1/Y2	Motor de circuito cerrado: 5 kg
Carga máxima en el eje Z	Motor de circuito cerrado: 3 kg
Fuente de alimentación	Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero.
Precisión de repetición	± 0,02 mm
Documento de apoyo	CAD CorelDraw
Parafusos adecuados	M1 a M6
Dimensión de la máquina	746585800 mm
Peso de la máquina	65 kg

Marca de las piezas principales

1El motor: Shinano

2, Guía: Hiwin

3, interruptor fotoeléctrico: Omron

4, Fuente de alimentación: Meanwell

Características

1, alimentación de tipo de succión, con un solo alimentador de tornillo y una sola cabeza de bloqueo.
2, escritorio y operación visible, puede conectar la línea de producción automática.
3, 4 eje de operación, rango de movimiento 500 * 300 * 300 * 100mm.
4, soporte de múltiples cubos de tornillo en modo de succión.

5, doble estación de trabajo, mejorar la eficiencia de producción y reducir el costo de mano de obra.
6, Fácil adaptabilidad para M1-M6, simplemente cambiando el guía de tornillo ((Personalización disponible).

7Fácil operación, el operador puede operar varias máquinas al mismo tiempo.

8La máquina puede almacenar cientos de archivos de procesamiento, cada archivo puede soportar 1000 bits de tornillo, puede llamarlo cuando lo usa.

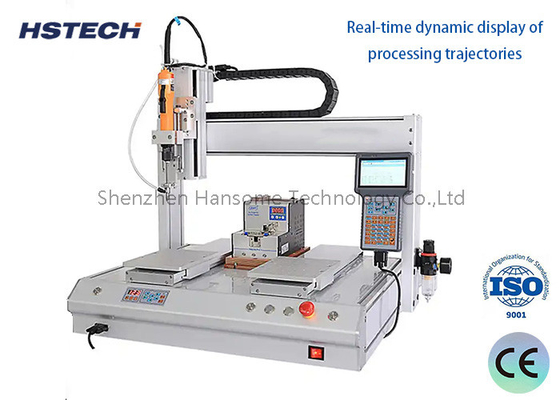

Máquina de bloqueo de tornillo de 4 ejes con doble estación de trabajo 0

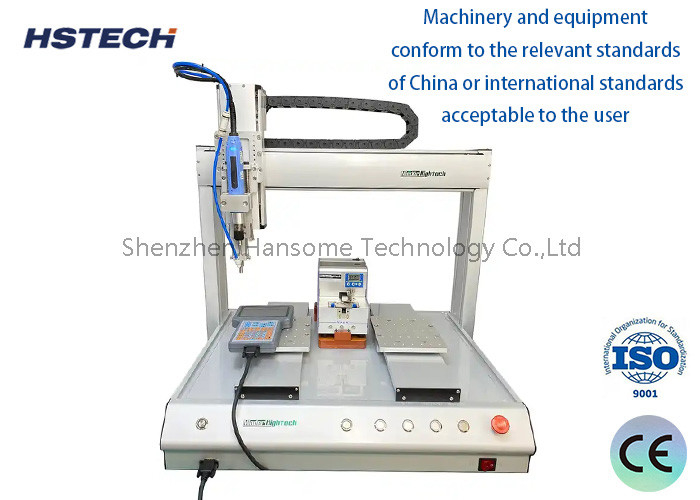

Máquina de bloqueo de tornillo de 4 ejes con doble estación de trabajo 1
