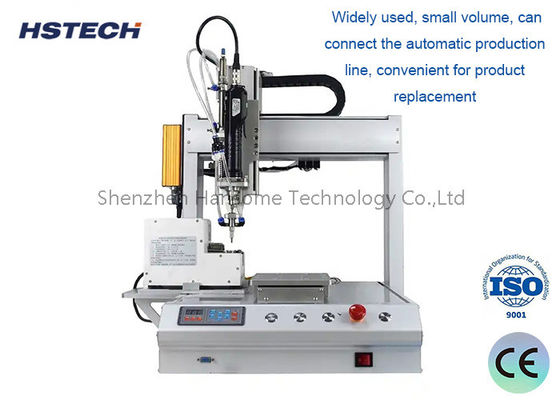

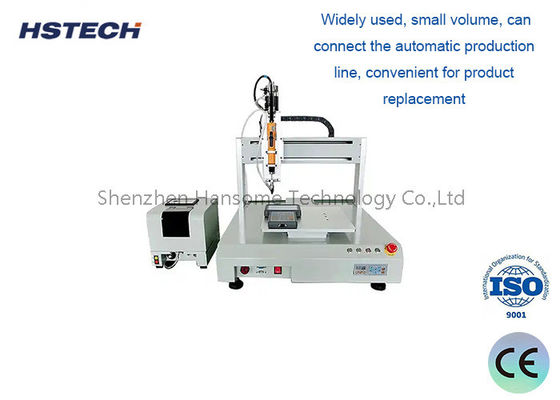

CAD CorelDraw máquina de fijación de tornillos de escritorio Robot de apretamiento de tornillos de escritorio Repetición Precisión de másmn 0.02mm

CAD CorelDraw máquina de fijación de tornillos de escritorio Robot de apretamiento de tornillos de escritorio Repetición Precisión de másmn 0.02mm

Nombre De La Marca:	HSTECH
Número De Modelo:	Se aplicará el método de ensayo de la norma HS-SL551.
Cuota De Producción:	1 juego
Precio:	negotiable
Condiciones De Pago:	T/T, Western Union, MoneyGram
Capacidad De Suministro:	100 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Nombre del producto:

Robot de apretamiento de tornillos de escritorio

Alimentación:

tornillo de recogida

Eje:

3 Eje

Parafusos:

M1 a M6

Rango de movimiento:

500*500*100 mm

El material:

Aluminio principal

Detalles de empaquetado:

Envase de madera

Capacidad de la fuente:

100 juegos por mes

Descripción del producto

CAD CorelDraw máquina de fijación de tornillos de escritorio robot de apretamiento de tornillos repita precisión de másmn 0.02mm

Introducción:

La máquina de tornillo está compuesta por un sistema de alimentación y un sistema de bloqueo de bloqueo, donde en la parte de alimentación, también llamada máquina de ordenamiento de tornillos o alimentador de tornillos,es un tipo relativamente simple de tornillo dispuesto en una fila con el propósito de mejorar la eficiencia del trabajoEs un equipo de automatización, ampliamente utilizado en la industria electrónica, es compatible con tornillos de M1 a M6.

Marca de las piezas principales:

1El motor: Shinano

2, Guía: Hiwin

3, interruptor fotoeléctrico: Omron

4, Fuente de alimentación: Meanwell

Características:

1, alimentación tipo succión, más rápido con más eficiencia.
2, escritorio y operación visible, puede conectar la línea de producción automática.
3El rango de movimiento tiene dos opciones, 500*500*100mm o 600*600*100mm.
4, soporte de múltiples cubos de tornillo en modo de succión.
5Apoya aplicaciones extendidas, como la distribución de tornillos de bloqueo, soldadura, pruebas, manipulación, ensamblaje, etc.
6, Disponible para múltiples ejes y opciones de doble plataforma.
7, con replicación de matriz regional, replicación de plataforma, edición por lotes, operación en un solo paso y otras funciones.
8, Después de que se editan los parámetros de operación, los parámetros de acción se descargan al controlador a través del puerto serie, y la operación se puede realizar sin conexión.Los parámetros de acción también se pueden guardar en la caja de manoEs fácil de llamar.

9La máquina puede almacenar cientos de archivos de procesamiento, cada archivo puede soportar 1000 bits de tornillo, puede llamarlo cuando lo usa.

Mecánica:
El diseño del escritorio ocupa poco espacio y es adecuado para su instalación en el banco de trabajo o en la línea de producción
El brazo robótico adopta un diseño de 4 grados de libertad para lograr un apretamiento preciso de los tornillos
La estructura mecánica ligera es flexible y sensible

Sistema de control inteligente:
Controlador PLC de grado industrial incorporado, soporta varios lenguajes de programación
Equipado con una pantalla táctil interactiva hombre-computadora, la interfaz de operación es simple e intuitiva
Tiene funciones inteligentes tales como reconocimiento de la posición del tornillo y optimización automática de los parámetros de apretamiento del tornillo

Sistema de apretamiento de tornillo:
Integrado con sensor de par de alta precisión y cabeza de destornillador eléctrico
Soporta múltiples modos de apretamiento de tornillos como fuerza constante y velocidad constante
Parámetros de apretamiento programables como el par y la velocidad para garantizar una calidad de apretamiento estable

Sistema visual:
Equipado con una cámara CCD de alta definición para identificar automáticamente la posición del orificio del tornillo
Combinado con algoritmos de visión automática, corrige automáticamente la trayectoria de apretamiento del tornillo
Puede detectar el estado de apretamiento del tornillo y proporcionar retroalimentación y ajuste en tiempo real

Escenarios de aplicación:
Apto para el montaje y la producción de productos electrónicos pequeños y medianos
Puede aplicarse a las operaciones de apretamiento de tornillos de diversos productos electrónicos y dispositivos mecánicos
Especialmente adecuado para escenarios con altos requisitos de calidad de montaje y eficiencia de producción

Especificación:

Modelo	Se aplicará el código HS-SL551S	Se aplicará el código HS-SL661S.
Nombre de la producción	Máquina automática de bloqueo por tornillo
Rango de movimiento ((X/Y/Z)	500500100 mm	Se trata de una muestra de las características de las máquinas de ensayo.
Velocidad de movimiento del eje X/Y	Motor de circuito cerrado: 1-800 mm/s
Velocidad de movimiento del eje Z	Motor de circuito cerrado: 1-300 mm/s
Carga máxima en el eje X/Y	Motor de circuito cerrado: 5 kg
Carga máxima en el eje Z	Motor de circuito cerrado: 3 kg
Fuente de alimentación	Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero.
Precisión de repetición	± 0,02 mm
Documento de apoyo	CAD CorelDraw
Parafusos adecuados	M1 a M5
Dimensión de la máquina	746785800 mm	845885800 mm
Peso de la máquina	50 kg de peso	55 kg de peso
