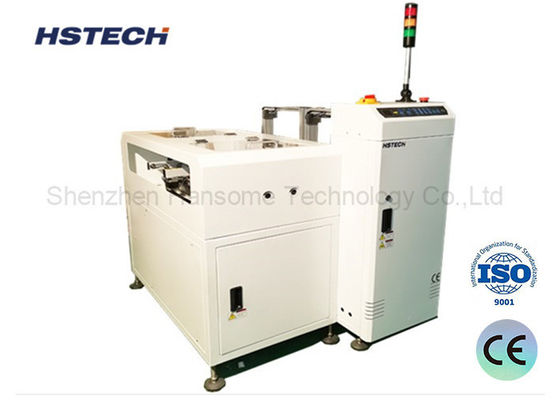

Separación automática de tablas NG/OK para la producción SMT

Nombre De La Marca:	HSTECH
Número De Modelo:	Se aplican las siguientes condiciones:
Cuota De Producción:	1 juego
Precio:	Negociable
Condiciones De Pago:	T/T, Western Union, MoneyGram
Capacidad De Suministro:	100 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Nombre del producto:

Descargador de NG/OK

PWB que transporta altura:

910±30m m

Dimensión del PWB:

50*50~330*250m m

Fuente de alimentación:

220 V CA, 50/60 HZ

Qty de la revista:

Revistas de cada carril 2

Garantización:

1 año

Utilización:

Cadena de producción de SMT, planta de fabricación de SMT

Condición:

nuevo

Detalles de empaquetado:

Envases de madera, con espuma

Capacidad de la fuente:

100 juegos por mes

Resaltar:

Descargador de PCB automatizado

Descargador de PCB de separación de placa NG/OK

Descargador de PCB de producción SMT

Descripción del producto

Línea de producción SMT Buena / no buena placa Revista de separación NG OK Descargador de PCB

Introducción

Después del proceso de inspección óptica automatizada (AOI, por sus siglas en inglés), esta unidad opera de manera eficiente al recibir la señal de inspección de la etapa anterior.Se segrega automáticamente los PCB en dos categorías: no conformes (NG) y conformes (OK) y los envía a sus cargadores designados.Esto garantiza una clasificación muy eficiente y organizada de las placas de circuitos impresos.

Detalles técnicos

Función	Recoger las placas NG/OK por separado al recibir la señal.
Alturas de transporte	910 ± 30 mm
Dirección del transporte	L~R, o R~L
Tiempo de recogida de la junta	Cada 6 segundos aproximadamente
Cambio de revistas con el tiempo	Aproximadamente 30 segundos
Lado fijo de la vía	Frente
Lado de la operación	Frente
Cinturón transportador	DSE
espesor de los PCB	Min 0,6 mm
Selección del tono	1-4 ((10 mm de ancho)
Fuente de alimentación	Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero.
El poder	0.05kW
Presión del aire	4 a 6 bar
Consumo de aire	El valor máximo de la presión de retención será de:
Número de revistas	Revista superior: 1 y revista inferior: 2
Señales	El SMEMA
Opciones	1, modo de control con pantalla táctil. 2Ajuste automático de anchura. 3, cantidad de cargadores hasta el requerimiento del cliente.

Características

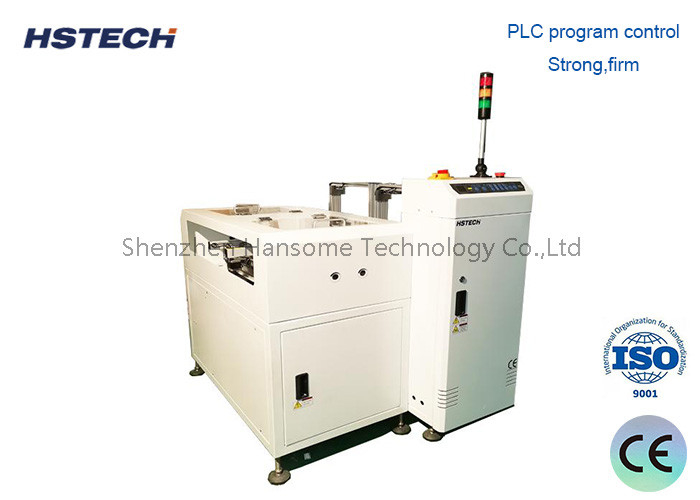

1Control por PLC:
El sistema está equipado con un PLC para un funcionamiento preciso y fiable.

2Interfaz fácil de usar:
Cuenta con un panel de membrana LED de toque suave para un control fácil e intuitivo.

3.Tono ajustable:
Diseñado para adaptarse a una variedad de tamaños y configuraciones de PCB.

4.Tocar las abrazaderas:
Asegurar una alineación segura de las cargadoras para una colocación estable de las tablas.

5. Pulsador neumático:
Regulado a presión para garantizar una transferencia suave y sin daños de las tablas.

6.Alto rendimiento:
El cambio rápido de cargadores maximiza la eficiencia general de la producción.

7.Sortado automático NG/OK:
Se integra perfectamente con AOI para agilizar los procesos de inspección y clasificación.

8Interfaz de comunicaciones estándar SMEMA:
Facilita la integración sin problemas en las líneas de producción a través del protocolo SMEMA, lo que permite una comunicación fluida e intercambio de datos.

Modelo

Modelo	Se aplican las siguientes condiciones:	Se aplican las siguientes condiciones:	Se aplicará a los vehículos de motor de motor de motor.	Se aplican los siguientes requisitos:
Duración eficiente del PCB	50 * 50 ~ 350 * 250 mm	5050~455330 mm	50 * 50 ~ 530 * 390 mm	50 * 50 ~ 530 * 460 mm
espesor de los PCB	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm
Tamaño del cargador	355320563 mm	460400563	535460570 mm	535530570 mm
Dimensión de la máquina	El tamaño de la superficie de la cubierta es igual o superior a:	Las mediciones de las emisiones de gases de efecto invernadero se aplicarán a las emisiones de gases de efecto invernadero.	250018801200 mm	250021601200 mm
Peso	El peso total es de:	280 kg	Por ejemplo:	380 kg

El producto y detalles

Separación automática de tablas NG/OK para la producción SMT 0

Sobre el embalaje

Las etiquetas:

El cinturón transportador ESD garantiza el transporte seguro en el descargador de PCB para el flujo del proceso de la línea de producción SMT
