Máquina de pasta de soldadura de última generación para la fabricación de PCB de gran volumen

Nombre De La Marca:	GKG
Número De Modelo:	El G9+
Cuota De Producción:	1 juego
Precio:	negotiable
Condiciones De Pago:	T/T, Western Union, MoneyGram
Capacidad De Suministro:	100 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

CE,TUV,ROHS

Nombre del producto:

Impresora de gama alta de la goma de la soldadura

Otros nombres:

impresora automática de la pantalla

Tamaño del PCB:

50x50 ~ 450x340 mm

Alturas de transporte:

900±40m m

Presión del aire:

³ de los 4-6kgf/cm

espesor del PCB:

0.4-6m m

Peso máximo del tablero:

5 kilos

Peso de la máquina:

1000 kg de peso

Detalles de empaquetado:

Envase de madera

Capacidad de la fuente:

100 juegos por mes

Resaltar:

Fabricación de PCB Máquina de pasta de soldadura

Máquina de pasta de soldadura de última generación

Descripción del producto

Impresora automática de pasta de soldadura para el sistema industrial 4.0 MES

Especificación

Modelo	El G9+
Tamaño máximo del PCB	Cuadro de la muestra
Tamaño mínimo del PCB	Las demás:
espesor de los PCB	0.4-6 mm
Peso máximo del tablero	5 kilos
Alturas de transporte	Las demás partidas
Abismo en el borde de la tabla	2.5 mm
Altura del tablero	15 mm
Dirección del transporte	¿Qué quieres decir?
Velocidad de transporte	máximo 1500 mm/s, control por programa
Método de transporte	Una etapa
Ajuste de la amplitud	automático
Interfaz de E/S	El SMEMA
Posicionamiento de los PCB (método de soporte)	Pín magnético/bloque de soporte/mesa manual de arriba hacia abajo
Sistema de sujeción de PCB	Patenteado sobre el sujetador superior
	Acoplamiento lateral
	Función de adsorción
Impresión instantánea	0 a 20 mm
Modo de impresión	una vez/dos veces
Velocidad de impresión	10-200 mm/seg
Modo de impresión	Una / Dos veces
Tipo de excavadora	Las partes de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras
Presión de impresión	0.5 a 10 kg
Tamaño del marco de la plantilla	470370mm~737737mm ((espesor de 20-40 mm)
Sistema de limpieza	Sistema de limpieza de tipo lluvia
	Absorción de vacío reforzada
	Seco, húmedo y vacío tres modos
	Limpieza de ida y vuelta
VAL del CCD	10x8 mm
Tipos de marcas fiduciarias	Forma de la marca fiduciaria estándar
	- ¿ Por qué?
	Agujero
Sistema de cámaras	Estructura óptica de búsqueda hacia arriba/abajo
	Cámara digital CCD
	Compatibilidad de patrón geométrico

Características

El sistema digital CCD presenta un diseño de ruta óptica innovador, proporcionando una iluminación circular uniforme y una iluminación coaxial brillante con niveles de brillo infinitamente ajustables.Esto garantiza un reconocimiento impecable de los diversos puntos de marca, incluso en superficies irregulares como materiales recubiertos de estaño, cobre y plata, puntos de soldadura de aire caliente y varios FPC y PCB de colores.

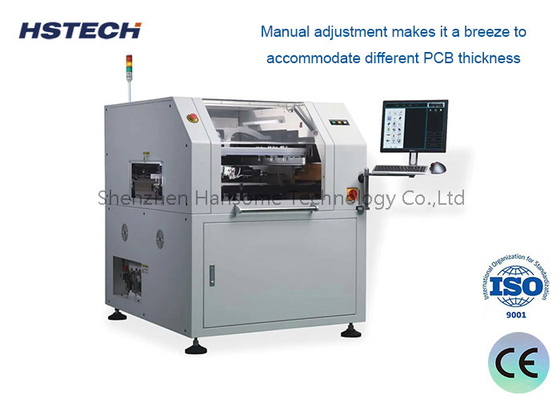

El sistema cuenta con un ajuste de espesor de PCB de alta precisión y una estructura robusta que garantiza un movimiento XY estable,Facilitando ajustes manuales sin esfuerzo para adaptarse a diferentes espesores de PCB.

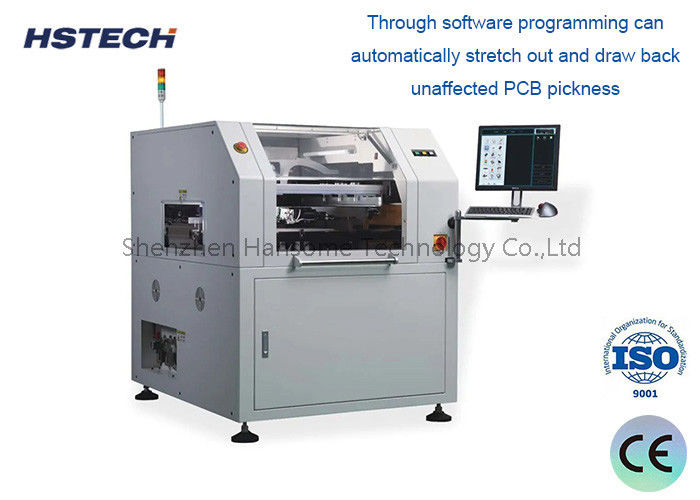

El sistema de posicionamiento del carril de guía cuenta con un innovador carril de guía de patrón desmontable y una abrazadera lateral programable y flexible diseñada específicamente para FPC y PCB deformados.un dispositivo único de placa de sujeción controlado por software se adapta automáticamente a varios espesores de PCB.
El diseño de la estructura del excavador incorpora un sistema de excavadora avanzado que mejora la estabilidad y prolonga la vida útil del excavador.
El sistema de limpieza de plantillas de alta velocidad dispone de una estructura de limpieza de distribución hacia abajo que evita las aberturas obstruidas y garantiza una limpieza exhaustiva.La longitud de distribución del disolvente se puede ajustar fácilmente mediante software.
La nueva interfaz multifunción es fácil de usar, intuitiva y ofrece monitoreo en tiempo real de la temperatura y la humedad.

Ofrecemos no sólo máquinas y equipos SMT, sino también una amplia gama de piezas de máquinas.Carros de transformación de placas de PCB, grasa SMT, mezcladores de pasta de soldadura, contadores SMD, sensores láser, filtros, perfiladores térmicos KIC, servomotores y más.
