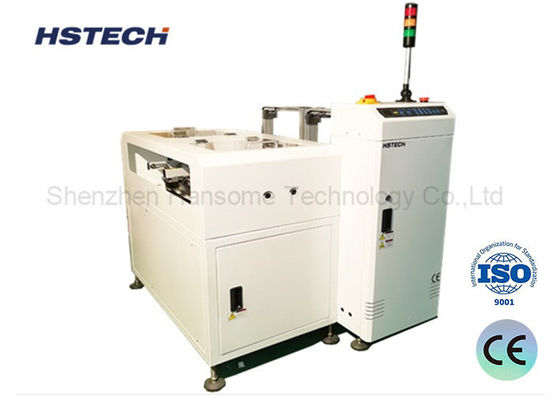

Descargador de PCB de alta velocidad para la línea de producción automatizada de separación de placa NG/OK

Nombre De La Marca:	HSTECH
Número De Modelo:	Se aplican las siguientes condiciones:
Cuota De Producción:	1 juego
Precio:	Negociable
Condiciones De Pago:	T/T, Western Union, MoneyGram
Capacidad De Suministro:	100 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Nombre del producto:

Descargador de NG/OK

PWB que transporta altura:

910±30m m

Dimensión del PWB:

50*50~330*250m m

Fuente de alimentación:

220 V CA, 50/60 HZ

Qty de la revista:

Revistas de cada carril 2

Garantización:

1 año

Utilización:

Cadena de producción de SMT, planta de fabricación de SMT

Condición:

nuevo

Detalles de empaquetado:

Envases de madera, con espuma

Capacidad de la fuente:

100 juegos por mes

Resaltar:

Descargador de PCB de alta velocidad

Descargador de PCB de línea de producción automatizada

Descargador de PCB de separación de placa NG/OK

Descripción del producto

Línea de producción SMT Buena / no buena placa Revista de separación NG OK Descargador de PCB

Introducción

Después de someterse al proceso de inspección óptica automatizada (AOI, por sus siglas en inglés), esta unidad opera de manera eficiente al recibir señales de inspección de la etapa anterior.Se separa automáticamente los PCB en dos categorías: no conforme (NG) y conforme (OK), y luego los dirige a sus respectivos cargadores designados.Esto garantiza una clasificación muy eficiente y bien organizada de las placas de circuito impreso.

Detalles técnicos

Función	Recoger las placas NG/OK por separado al recibir la señal.
Alturas de transporte	910 ± 30 mm
Dirección del transporte	L~R, o R~L
Tiempo de recogida de la junta	Cada 6 segundos aproximadamente
Cambio de revistas con el tiempo	Aproximadamente 30 segundos
Lado fijo de la vía	Frente
Lado de la operación	Frente
Cinturón transportador	DSE
espesor de los PCB	Min 0,6 mm
Selección del tono	1-4 ((10 mm de ancho)
Fuente de alimentación	Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero.
El poder	0.05kW
Presión del aire	4 a 6 bar
Consumo de aire	El valor máximo de la presión de retención será de:
Número de revistas	Revista superior: 1 y revista inferior: 2
Señales	El SMEMA
Opciones	1, modo de control con pantalla táctil. 2Ajuste automático de anchura. 3, cantidad de cargadores hasta el requerimiento del cliente.

Características

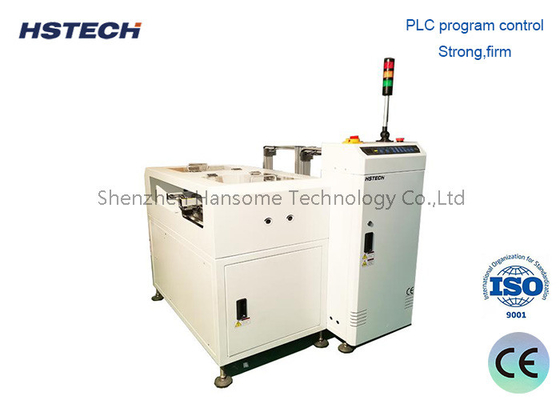

Control del PLC:
El sistema emplea un PLC para una funcionalidad precisa y confiable.

Interfaz fácil de usar:
Se incluye un panel de membrana LED intuitivo de toque suave para un control sin esfuerzo.

Mecanismo de tono ajustable:
Se adapta fácilmente a una amplia gama de tamaños y configuraciones de PCB.

Clamparas de cambio:
Proporcionar una alineación segura del cargador, asegurando una colocación estable del PCB.

Sistema de empuje neumático:
Control de presión para garantizar una transferencia suave y no destructiva de la tabla.

Alto rendimiento de producción:
Los cambios rápidos de cargadores optimizan la eficiencia de fabricación.

Capacidad de clasificación automática de NG/OK:
Se integra sin problemas con AOI para una inspección y categorización optimizadas.

Interfaz de comunicación SMEMA:
Apoya la integración perfecta en las líneas de producción a través del protocolo SMEMA, lo que permite una comunicación fluida e intercambio de datos.

Modelo

Modelo	Se aplican las siguientes condiciones:	Se aplican las siguientes condiciones:	Se aplicará a los vehículos de motor de motor de motor.	Se aplican los siguientes requisitos:
Duración eficiente del PCB	50 * 50 ~ 350 * 250 mm	5050~455330 mm	50 * 50 ~ 530 * 390 mm	50 * 50 ~ 530 * 460 mm
espesor de los PCB	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm
Tamaño del cargador	355320563 mm	460400563	535460570 mm	535530570 mm
Dimensión de la máquina	El tamaño de la superficie de la cubierta es igual o superior a:	Las mediciones de las emisiones de gases de efecto invernadero se aplicarán a las emisiones de gases de efecto invernadero.	250018801200 mm	250021601200 mm
Peso	El peso total es de:	280 kg	Por ejemplo:	380 kg

El producto y detalles

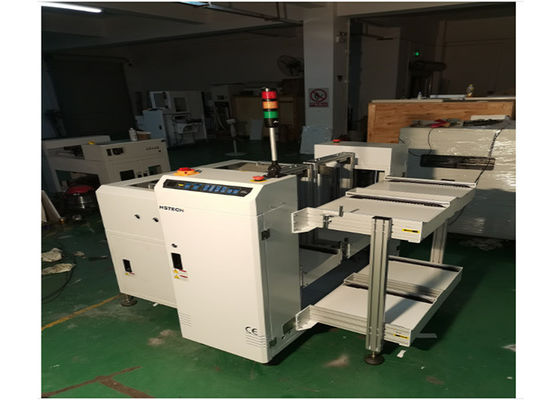

Descargador de PCB de alta velocidad para la línea de producción automatizada de separación de placa NG/OK 0

Sobre el embalaje

Las etiquetas:

El cinturón transportador ESD garantiza el transporte seguro en el descargador de PCB para el flujo del proceso de la línea de producción SMT
