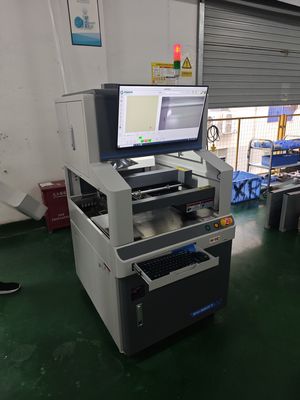

Máquina integrada de soldadura por ondas selectivas con precalentamiento por infrarrojos de 1 kW y control por pantalla táctil para una producción flexible de lotes pequeños

Máquina integrada de soldadura por ondas selectivas con precalentamiento por infrarrojos de 1 kW y control por pantalla táctil para una producción flexible de lotes pequeños

Nombre De La Marca:	HSTECH
Número De Modelo:	SW-320YT
Cuota De Producción:	1PC
Precio:	negotiable
Condiciones De Pago:	T/T
Capacidad De Suministro:	30000PCS

Información detallada

Descripción del producto

Información detallada

Place of Origin:

China

Certificación:

Dimensión del PWB:

L (50*50) - (450*330) milímetro

Dimensiones:

L600*W960*H1600mm

Longitud del paso opcional:

30/60 mm o operación manual

Marca del relé:

Schneider

Suministro de aire:

Entre 4 y 6 bares, máximo 15 L/min

potencia total:

2600w

Voltaje:

1P AC 110V/220V 50/60HZ

Control:

pantalla táctil

Packaging Details:

Wooden

Supply Ability:

30000PCS

Resaltar:

Máquina que suelda de onda selectiva de precalentamiento infrarrojo 1KW

Máquina de soldadura por ola sin conexión con control de pantalla táctil

Robot de soldadura automático de producción de lotes pequeños y flexibles

Descripción del producto

Máquina de soldadura por onda selectiva integrada

Pequeña máquina de soldadura por onda fuera de línea con precalentamiento infrarrojo de 1KW para ensamblaje de PCB de precisión

Características clave

Producción flexible para múltiples variedades y lotes pequeños
Configuración rápida para soldar sin necesidad de accesorios
Bajo costo de inversión inicial en equipos.
Costos operativos reducidos (ahorros en escoria de estaño, fundente, electricidad y consumibles)
Tasa de penetración de estaño del 100 % con rendimiento de soldadura superior al 98 %
Tamaño compacto (aproximadamente 1 m²)

Especificaciones técnicas

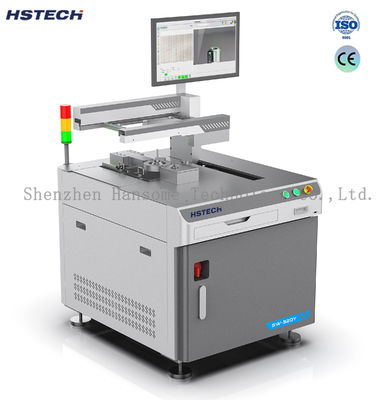

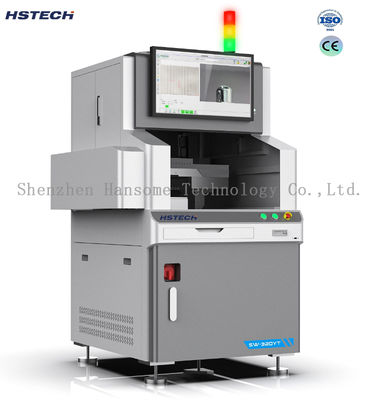

Modelo SW-320YT

Tamaño de PCB aplicable	Largo×Ancho: 50×50～320×250 mm
Grosor de PCB aplicable	Sustrato: 0,8~3 mm / Longitud del pasador: <3 mm
Altura de los elementos	Sustrato superior <100 mm / Sustrato inferior <50 mm
Condiciones del sustrato	Borde de proceso ≥3 mm, Peso <5 KG, Doblado <0,5 mm
Horno de estaño	Material de aleación de titanio, capacidad de 15 KG, potencia de 1,8 KW
Potencia de precalentamiento	Precalentamiento por infrarrojos 1KW
potencia total	CA 220V 3.5KW
Requisitos de N₂	99,999 % de pureza, 0,5 MPa de presión, 1,2 m³/H de consumo
Boquilla de pulverización de fundente	Boquilla de pulverización de fluido de precisión de 0,5 mm (importada de Japón)
Capacidad de flujo	2 litros
Fuente de aire	0,5-0,7 MPa
Diámetro interior de la boquilla de pulverización	φ 3 mm ~ φ 20 mm (personalizable)
Altura de la cresta de la ola	Alineación automática/medición de altura
Control del sistema	PC+PLC (Windows+Siemens)
Software del programa	Admite programación de imágenes en línea o fuera de línea
Monitoreo de vídeo	Monitoreo de video en tiempo real para efectos de soldadura
Fuente de alimentación	Monofásico 220V±10%, Potencia de arranque: 3.5KW
Peso	120 KG (incluido 15 KG de estaño para soldar)
Dimensiones externas	750×950×1350 mm (con monitor) 1000×980×1580 mm (con cubierta superior)

Modelo SW-450YT

Tamaño de PCB aplicable	Largo×Ancho: 50×50～450×400 mm
Grosor de PCB aplicable	Sustrato: 0,8~3 mm / Longitud del pasador: <3 mm
Altura de los elementos	Sustrato superior <100 mm / Sustrato inferior <50 mm
Condiciones del sustrato	Borde de proceso ≥3 mm, Peso <5 KG, Doblado <0,5 mm
Horno de estaño	Material de aleación de titanio, capacidad de 15 KG, potencia de 1,8 KW
Potencia de precalentamiento	Precalentamiento por infrarrojos 1KW
potencia total	CA 220V 3.5KW
Requisitos de N₂	99,999 % de pureza, 0,5 MPa de presión, 1,2 m³/H de consumo
Boquilla de pulverización de fundente	Boquilla de pulverización de fluido de precisión de 0,5 mm (importada de Japón)
Capacidad de flujo	2 litros
Fuente de aire	0,5-0,7 MPa
Diámetro interior de la boquilla de pulverización	φ 3 mm ~ φ 20 mm (personalizable)
Altura de la cresta de la ola	Alineación automática/medición automática de altura
Control del sistema	PC+PLC (Windows+Siemens)
Software del programa	Programación de soporte para dibujar líneas en imágenes.
Monitoreo de vídeo	Monitoreo de video en tiempo real para efectos de soldadura
Fuente de alimentación	Monofásico 220V±10%, Potencia de arranque: 3.5KW
Peso	150 KG (incluido 15 KG de estaño para soldar)
Dimensiones externas	880×1280×1350 mm (con monitor) 1270×1280×1580 mm (excluyendo luces tricolores)

Sistemas de precalentamiento de placas PCB

Precalentamiento del lado superior (opcional)

El tubo calefactor por infrarrojos de 1 KW precalienta la parte superior de la placa PCB antes de soldar, cumpliendo con los requisitos de alta temperatura para elementos especiales. Reduce el choque térmico, activa la actividad del fundente, mejora la penetración del estaño y mejora la calidad general de la soldadura.

Precalentamiento del lado inferior

Utiliza una rápida conducción de calor por infrarrojos para precalentar las placas PCB antes de soldar y mantiene el calentamiento durante el proceso. Presenta el principio de diseño sincronizado de "precalentamiento + soldadura" que mejora la eficiencia, aumenta la tasa de penetración del estaño, reduce el choque térmico para elementos sensibles al calor y garantiza una alta limpieza de la PCB después de la soldadura.

Consumibles: boquillas de pulverización

Las boquillas se pueden seleccionar según los requisitos de tamaño de la junta de soldadura. Proporciona un control preciso sobre la tasa de penetración de la soldadura y el tiempo de soldadura para cada punto de soldadura individual.

Componentes de la máquina
