Transporte automático de PCB SMT de alta velocidad con control PLC y compatibilidad SMEMA para el transporte sin fisuras de PCB

Nombre De La Marca:	HSTECH
Número De Modelo:	HS-SC350/HS-SC460
Cuota De Producción:	1 pieza
Precio:	Negotiate
Condiciones De Pago:	T/T
Capacidad De Suministro:	50 piezas/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ISO

Espesor de la PCB:

0.4 mm

Sistema de control:

PLC con interfaz de pantalla táctil

proveedor:

HSTECH

Señal:

Smema

Altura del transporte:

910 ± 20 mm ((o personalizado)

Características de seguridad:

Parada de emergencia, protección contra sobrecarga

Mostrar:

Display de 3 colores

Uso:

Función de búfer entre equipos SMT

Detalles de empaquetado:

De madera

Capacidad de la fuente:

50 piezas/mes

Resaltar:

Control de PLC SMT transportador de transbordador de PCB

Equipo de manipulación de PCB de compatibilidad SMEMA

Panel de control de pantalla táctil transportador SMT

Descripción del producto

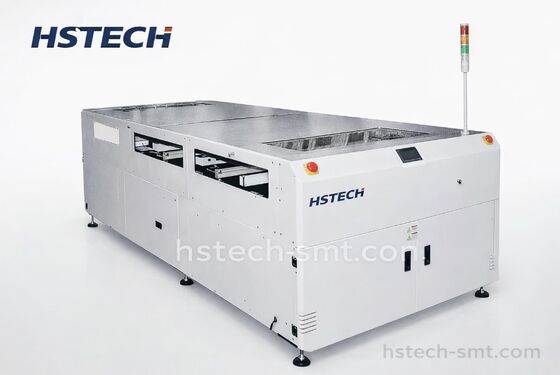

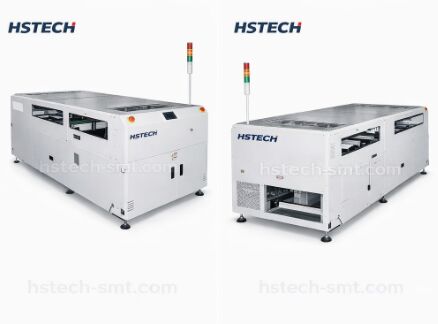

Transportador de lanzadera de PCB SMT automatizado de alta velocidad

Diseñado para el transporte y manejo de PCB sin problemas en las líneas de producción SMT, este transportador de lanzadera automatizado gestiona eficientemente el flujo de PCB entre diferentes canales con precisión y fiabilidad.

Descripción general del producto

El transportador de lanzadera de PCB SMT transporta y redirige los flujos de PCB (placa de circuito impreso) dentro de las líneas de producción. Este sistema controlado por PLC está diseñado para entornos de fabricación de alto volumen, lo que garantiza un funcionamiento sin problemas y un movimiento preciso entre diferentes canales en aplicaciones SMT (tecnología de montaje superficial).

Características principales

Diseño de módulo con seguridad cerrada - Garantiza un funcionamiento seguro manteniendo una estructura compacta
Control PLC - Proporciona un control automatizado preciso para una mayor fiabilidad operativa
Motor paso a paso y movimiento de correa de precisión - Ofrece alta precisión y movimiento suave para un manejo constante de PCB
Ajuste de ancho paralelo suave - Ofrece un control flexible para adaptarse a varios tamaños de PCB
Dirección de transporte personalizada - Dirección ajustable según los requisitos específicos del cliente
Panel de control de pantalla táctil - Interfaz de usuario intuitiva para facilitar el seguimiento y los ajustes
Pantalla de luz de torre de tres colores - Indicador de estado visual con luces rojas, amarillas y verdes
Compatibilidad SMEMA - Totalmente compatible con los estándares de la Asociación de Fabricantes de Equipos de Montaje Superficial

Especificaciones técnicas

Modelo	Ancho de PCB disponible	Dimensiones de la máquina	Peso
HS-SC350	50-350 mm	600 × 2200 × 1200 mm	280 kg
HS-SC460	50-460 mm	780 × 2200 × 1200 mm	320 kg

Función principal

Esta unidad redirige el flujo de PCB a diferentes canales, lo que permite transiciones suaves entre configuraciones de 2 líneas a 1 línea o de 1 línea a 2 líneas. El sistema proporciona una flexibilidad de enrutamiento dinámico para operaciones optimizadas de manejo de PCB.

Parámetros técnicos

Altura de transporte: 910±20 mm
Distancia de traslación: Estándar 2000 mm o personalizable
Tiempo de traslación: Personalizable según las necesidades de producción
Número de coches en movimiento: Coche único o doble (opcional)
Método de traslación: Motor paso a paso + cinta transportadora
Carril fijo: 1er y 4º carril fijos para mayor estabilidad
Dirección de transferencia: L-R o R-L para una configuración de línea flexible
Modo de transferencia de PCB: Opciones de 2 en 1 salida, 1 en 2 salidas o 2 en 2 salidas
Presión de aire: 4-6 bar
Grosor de PCB: Mínimo 0,4 mm
Señal: Cumple con SMEMA

Aplicaciones

El transportador de lanzadera de PCB SMT está diseñado para líneas de montaje de PCB de alta eficiencia, ideal para redirigir y transferir PCB entre múltiples líneas de producción. Adecuado para industrias que incluyen:

Fabricación de electrónica
Industria automotriz
Electrónica de consumo
Equipos de telecomunicaciones

Este sistema mejora el rendimiento de la línea de producción al permitir el manejo preciso de PCB y ofrecer una alta flexibilidad para diversos requisitos de fabricación.
