Máquina enrutadora de PCB de pantalla táctil multifunción de alta precisión, máquina de despanelizado de PCB

Máquina enrutadora de PCB de pantalla táctil multifunción de alta precisión, máquina de despanelizado de PCB

Nombre De La Marca:	HSTECH
Número De Modelo:	Se trata de un documento de identificación.
Cuota De Producción:	1 unidad
Precio:	negotiable
Condiciones De Pago:	T/T
Capacidad De Suministro:	30 ud/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ISO

Estructura:

Husillo único

Cortar tipos:

Línea recta, arco, circular.

Fuerza:

Las emisiones de gases de efecto invernadero se calcularán en función de la temperatura de la atmósf

Material:

Aleación de aluminio y acero inoxidable

sistema de control:

SOCIEDAD ANÓNIMA

Garantía:

1 año

Detalles de empaquetado:

De madera

Capacidad de la fuente:

30 ud/mes

Resaltar:

Máquina de enrutador de PCB con pantalla táctil

Máquina multifuncional del PWB Depaneling

Equipo de manipulación de PCB de alta precisión

Descripción del producto

Máquina de rotación de pantalla táctil de PCB de alta precisión multifunción Máquina de desinstalación de PCB

Máquina de enrutador de PCB con pantalla táctil multifunción

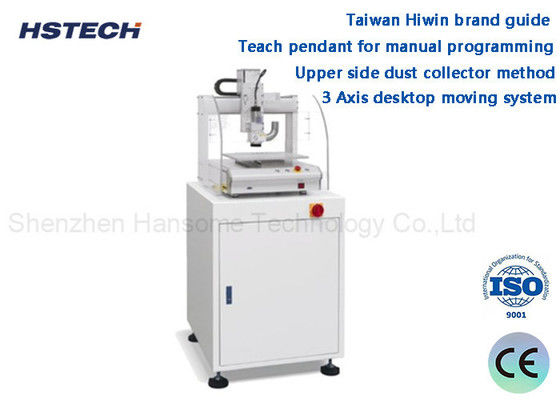

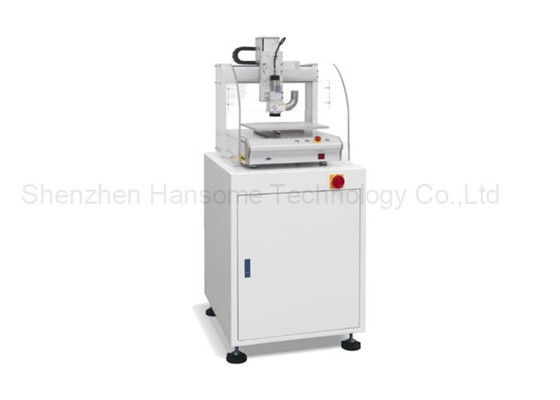

ElMáquina de enrutador de PCB con pantalla táctil multifunciónes una solución de desmontaje de alta precisión diseñada para cortar placas de PCB de manera eficiente y precisa.con un sistema de movimiento de escritorio de 3 ejes, esta máquina asegura un rendimiento de corte suave para varias formas de PCB, incluidas líneas rectas, arcos y tablas circulares.

Con unasistema de programación de pantalla táctil fácil de usar y colgante de enseñanza, los operadores pueden establecer fácilmente las rutas de corte y parámetros, por lo que es ideal para entornos de fabricación de electrónica comoLíneas de producción SMT, plantas de ensamblaje de PCB y fábricas de EMS.

Esta máquina de enrutador compacta y poderosa ayuda a mejorar la precisión de corte, reduce la tensión en las placas de PCB y mejora la eficiencia general de la producción.

Características clave

Sistema de movimiento de 3 ejes de alta precisión

La máquina está equipada con unSistema móvil de escritorio de 3 ejes (X/Y/Z)para garantizar un rendimiento de corte preciso y estable.

Eje de enrutamiento de alta velocidad

A. Noun eje de alta velocidad con 20.000 - 40.000 RPMproporciona resultados de corte de PCB limpios y suaves, minimizando las burrs y mejorando la calidad del borde.

Guía lineal de Taiwan HIWIN

La máquina adoptaGuías lineales de la marca Taiwan HIWIN, garantizando una alta estabilidad, un movimiento suave y una larga vida útil.

Escáner táctil y programación de colgantes

Con una intuiciónInterfaz de pantalla táctil y programación de caja de enseñanza, los operadores pueden crear y ajustar fácilmente rutas de enrutamiento.

Sistema eficiente de recogida de polvo

Undiseño de la parte superior de la recogida de polvomantiene la plataforma de corte limpia y mejora el entorno de trabajo.

Corte de PCB multifunción

La máquina admite múltiples vías de corte, incluyendo:

Cortado en línea recta
Cortado por arco
Pintura de PCB circulares

Esto lo hace adecuado para varios diseños de PCB utilizados en la fabricación de electrónica.

Área de trabajo cerrada

El área de operación totalmente cerrada proporciona:

Operación más segura
Bajo ruido
Mejor control del polvo

Especificaciones técnicas

Parámetro	Especificación
Modelo	Se trata de un documento de identificación.
Estructura	Un solo husillo, una sola plataforma
Área de corte efectiva	270 × 220 mm
Tipos de corte	Línea recta, arco, circular
Velocidad de movimiento	Eje X/Y/Z 300 × 250 × 90 mm/s
Recolección de polvo	Recolección de polvo superior
Velocidad del eje	20,000 - 40.000 RPM
Velocidad máxima de enrutamiento	Hasta 40 000 RPM
Velocidad de corte	La velocidad máxima de la unidad de ensayo es de 1 mm/s.
Precisión de corte	± 0,03 mm
Repetir la exactitud	± 0,01 mm
Método de programación	Cuadro de enseñanza
Interfaz externa	El USB
Bit del router	Las piezas de corte de fresado φ0,8 - φ3,0 mm
Material del cortador	Acero de tungsteno
Fuente de alimentación	Se aplicarán las siguientes medidas:
espesor del PCB	0.8 - 3 mm
Tamaño del colector de polvo	Se aplicarán las siguientes medidas:
Potencia del colector de polvo	750 W (1 CV)

Aplicaciones

ElMáquina de enrutador de PCBse utiliza ampliamente en las industrias de fabricación de electrónica, incluyendo:

Líneas de producción SMT
Fabricas de ensamblaje de PCB
Fabricación de productos electrónicos EMS
Producción de placas LED
Fabricación de productos electrónicos de consumo

Es ideal para el desahogo.PCB FR-4, PCB de aluminio y varias placas de circuitos electrónicos pequeños.

Ventajas

Alta precisión de corte hasta± 0,03 mm

Vehículos de alta velocidad40,000 RPM el eje

Fácil operación conControl por pantalla táctil

Sistema de movimiento estable conGuías lineales HIWIN

Eficaciasistema de extracción de polvo

Apto para múltiples vías de corte de PCB
