Máquina de inspección óptica automática AOI de alta velocidad para inspección conjunta de soldadura

Máquina de inspección óptica automática AOI de alta velocidad para inspección conjunta de soldadura

Nombre De La Marca:	HSTECH
Número De Modelo:	HS-D1510/HS-D1510L
Cuota De Producción:	1 pieza
Precio:	negotiable
Condiciones De Pago:	T/T
Capacidad De Suministro:	30 ud/mes

Información detallada

Descripción del producto

Información detallada

Certificación:

CE,ISO

Nombre del producto:

Inspección inteligente de juntas de soldadura

Velocidad de inspección:

0,22 segundos/FOV

Resolución de la cámara:

Estándar 15MP

Consumo de energía:

MÁXIMO 1kw

Material:

Acero inoxidable

Garantía:

1 año

Detalles de empaquetado:

De madera

Capacidad de la fuente:

30 ud/mes

Descripción del producto

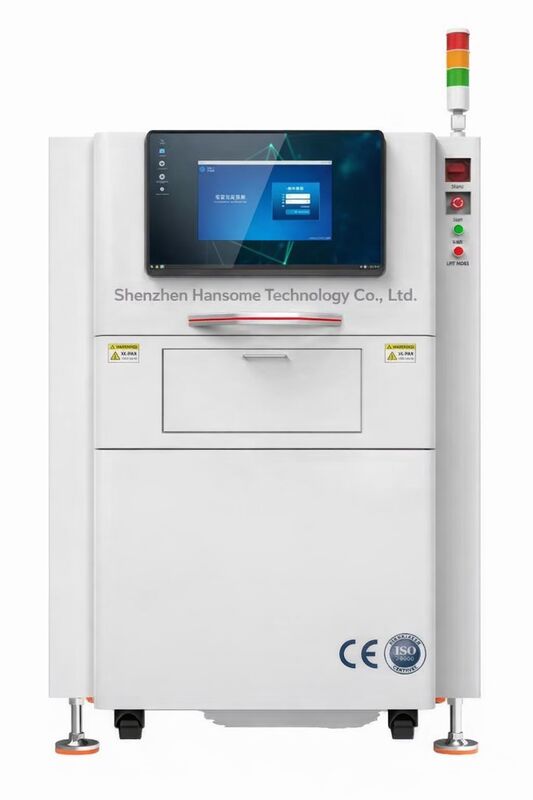

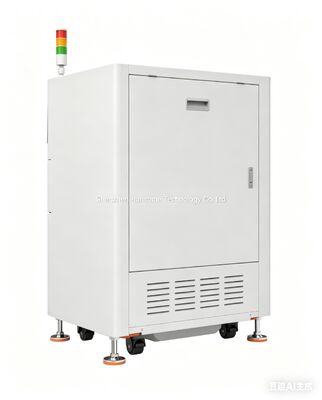

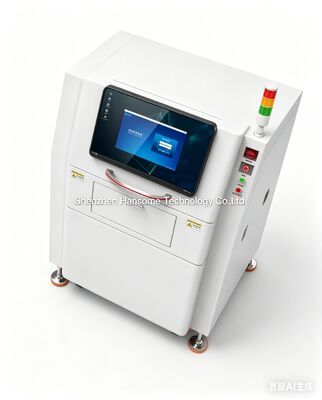

Máquina de Inspección Óptica Automática AOI de Alta Velocidad para Inspección de Juntas de Soldadura

AOI Inteligente de Inspección de Juntas de Soldadura

El primer AOI del mundo que no requiere configuración de parámetros, con una potente capacidad de inspección. Captura imágenes de placas en tiempo real a través de cámaras industriales a color de alta precisión, adopta algoritmos de red neuronal profunda, búsqueda inteligente de un clic, programación asistida inteligente y puede juzgar inteligentemente varios defectos de PCBA después de la soldadura por ola.

Características del Producto

Programación ultrarrápida con IA, operación extremadamente sencilla
Interfaz hombre-máquina amigable, operación fácil de usar
Datos rastreables, potente análisis estadístico SPC y visualización 3D multidimensional
Potente capacidad de inspección, interceptando eficazmente varios defectos de juntas de soldadura
Diseño opcional de vía única o doble
Soporta penetración de reflujo de fijación, se adapta flexiblemente a varios escenarios de producción
Protección antienvejecimiento de la lente, reduce la frecuencia de mantenimiento
Tornillo de avance de servomotor importado, alta velocidad, alta precisión, estable y de bajo desgaste

Instancias Detectables

Inspección de defectos como exceso de soldadura, soldadura insuficiente, puentes de soldadura, sin exposición de pines, soldadura fría, vacíos de soldadura, bolas de soldadura, piezas incorrectas, piezas faltantes, etc. en el proceso posterior a la soldadura por ola.

Especificaciones del Producto

Categoría	Especificación	AOI Inteligente de Inspección de Juntas de Soldadura
Modelo	HS-D1510 (Inspección de Juntas de Soldadura de Vista Inferior, Estándar)	AOI Inteligente de Inspección de Juntas de Soldadura
Modelo	HS-D1510L (Inspección de Juntas de Soldadura de Vista Inferior para Placas Grandes)	AOI Inteligente de Inspección de Juntas de Soldadura
Parámetros de Rendimiento
Método de Detección	Red Neuronal Convolucional, modelos avanzados de aprendizaje profundo y otros algoritmos múltiples
Creación de Nuevo Programa	Aprox. 5-20 minutos para máquina nueva
Velocidad de Inspección	0.22seg/FOV
Tamaño de PCBA	Estándar: 50mm50mm~510mm460mm; Placa Grande: 50mm50mm~710mm640mm
Grosor de PCBA	0.5mm~6mm
Altura del Componente de PCBA	Superior: 120~165mm; Inferior: 50~90mm
Resolución de Cámara	Estándar 15MP
Configuración de Hardware
Fuente de Luz	Fuente de luz LED de anillo de cuatro colores RGBW
Cámara	Cámara industrial de escaneo de área a color de 12MP, configuración opcional según sea necesario
CPU	Intel i7, i9 opcional
GPU	NVIDIA 12G, 16G opcional
Memoria/Almacenamiento	64G DDR / 1T SSD + disco duro mecánico de 8T
Monitor	Pantalla FHD de 23.8"
Mecanismo de Movimiento	Plataforma de mármol, tornillo de avance de servomotor de alta precisión
Ajuste de Vía	Eléctrico
Carga de Vía	Cadena ≤12kg, carga pesada personalizable 25KG; Lado del punto de soldadura: correa ≤3kg, o cadena ≤15kg
Equipo del Sistema
Sistema Operativo	Ubuntu 20.04 LTS 64bit
Sistema de Control	Tarjeta de control de movimiento, PLC y control de la computadora superior
Voltaje de Trabajo	AC 220V±10%
Consumo de Energía	MAX 1kw
Dimensiones Externas / Eléctricas
Temperatura/Humedad	Temperatura de trabajo 0~45℃, 20%~80% HR sin condensación
Peso Total	Máquina estándar: 525KG; Máquina de placa grande: 700KG
Dimensiones Externas	Estándar: LWH = 1060mm1340mm1500mm (Nota: excluyendo el soporte de pantalla, luz tricolor)
	Placa grande: LWH = 1335mm1522mm1533mm (Nota: excluyendo el soporte de pantalla, luz tricolor)

Funciones

Cámara digital a color de alta precisión y alta resolución, que produce imágenes de alta calidad
Potente función de reconocimiento de códigos de barras, soporta códigos 1D, 2D; Ajuste eléctrico de vía
Fuerte versatilidad, adecuada para fijaciones, sin fijaciones, placas con bordes, sin bordes, sin atascos
Transmisión de alta velocidad y estable, adaptándose a varias fijaciones y formas de PCBA
Alta tasa de detección, baja tasa de juicio erróneo
Programación asistida inteligente por IA
Interfaz hombre-máquina concisa y amigable, operación fácil de usar, dominio en 20 minutos
Potente capacidad de aprendizaje, soporta aprendizaje suplementario continuo, cuanto más se aprende, mejor es el efecto
Potente función de reconocimiento de caracteres, reconociendo eficazmente varios caracteres
Coproducción de múltiples máquinas (4 tipos)
Ajuste eléctrico del ancho de vía
Diseño de vía único, mejor ángulo de irradiación de la fuente de luz, evitando áreas oscuras
Millones de entrenamientos de muestras, escenarios de aplicación más amplios, menos errores
Arquitectura de software multitarea, edición en línea durante las pruebas, guardado y sincronización automática
Visualización de informes multidimensionales, apoyando eficazmente las necesidades de gestión
Guía de luz para reparación de defectos, simple y clara (opcional)
Potente análisis y alerta temprana SPC
Control remoto, depuración remota, revisión centralizada
Soporta reflujo inferior de fijación
