Máquina de soldadura selectiva de escritorio de alta precisión para soldadura de componentes a través de agujeros

Name: Máquina de soldadura selectiva de escritorio de alta precisión para soldadura de componentes a través de agujeros
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: El HS-320
Price: 3,450.00 USD
Availability: InStock

Nombre De La Marca:	HSTECH
Número De Modelo:	El HS-320
Cuota De Producción:	1 pieza
Precio:	negotiable
Condiciones De Pago:	T/T
Capacidad De Suministro:	50 PC/Mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ISO

Nombre del producto:

Máquina de soldadura selectiva de escritorio

Material del crisol:

Acero inoxidable

Capacidad de soldadura:

10 kilogramos

Peso de la máquina:

70 kilos

Espesor de PCB:

0,8~3 mm (longitud del pasador ≤3 mm)

Garantía:

1 año

Detalles de empaquetado:

De madera

Capacidad de la fuente:

50 PC/Mes

Resaltar:

Máquina de soldadura selectiva de escritorio

robot de soldadura de componentes a través de agujeros

robot automático de soldadura de alta precisión

Descripción del producto

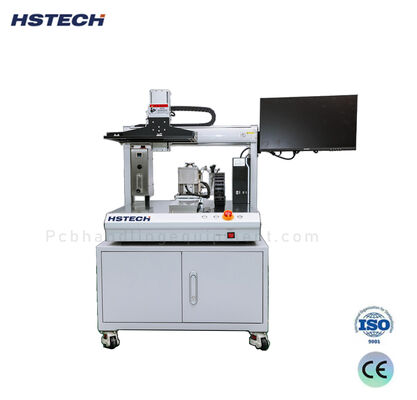

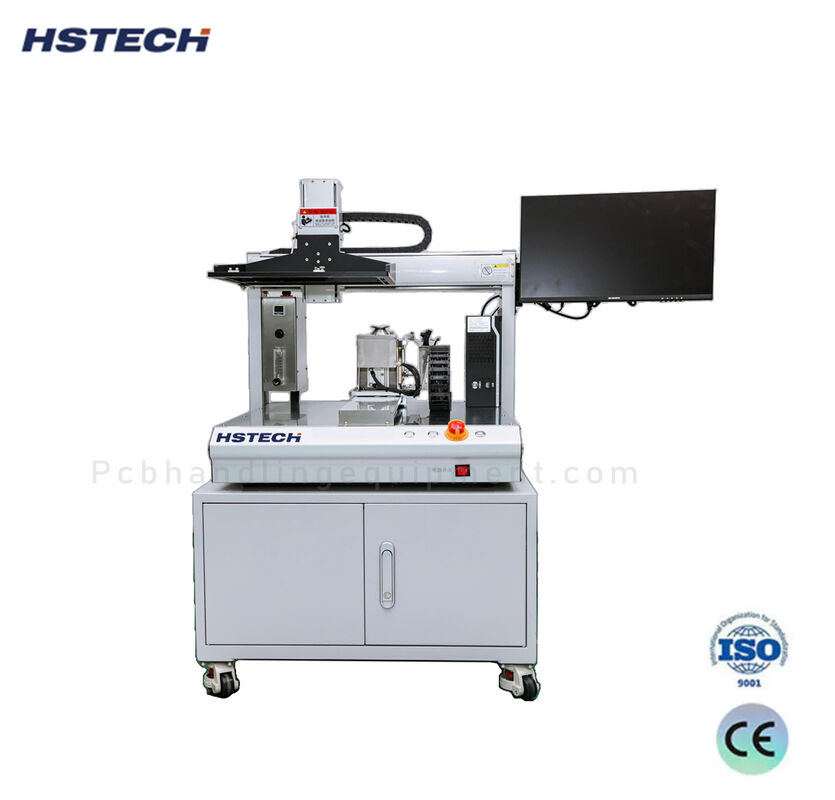

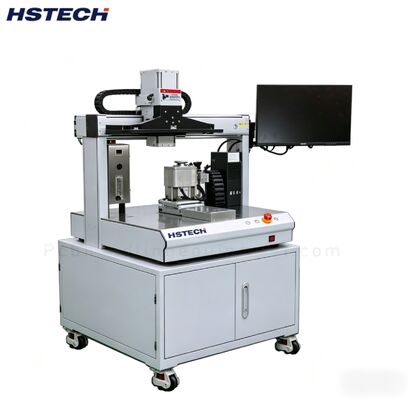

Máquina de soldadura selectiva para escritorio HS-320

El HS-320 es un sistema de soldadura selectiva compacto de tipo de escritorio diseñado para la soldadura de componentes a través de agujeros de alta precisión.y entornos de mantenimiento donde el espacio es limitado pero la calidad no puede ser comprometida.

Especificaciones del producto

Punto de las especificaciones	El HS-320
Tamaño de la placa de PCB aplicable (L*W)	50 × 50 ~ 320 × 250 mm
espesor del PCB aplicable	espesor del tablero: 0,8 ~ 3 mm / longitud del alfiler: dentro de 3 mm
Altura del componente	Sobre el tablero: por debajo de 100 mm / Bajo el tablero: por debajo de 50 mm
Forma y condiciones del PCB	1. borde de manipulación de los PCB: ≥3 mm 2Peso de los componentes: menos de 3 kg 3- Curvatura del tablero: inferior a 0,5 mm
Materiales de la sartén de soldadura / capacidad	Acero inoxidable / 10 kg
Potencia de la soldadora	3 × 500 W / 1,5 kW
N2 Requisitos	La pureza es del 99,999%. Presión / consumo: 0,5 MPa / 20-30 L/min / 1,2-1,5 m3/h
Boquilla de flujo	Boquilla de fluido de precisión
Capacidad de flujo	2L (llenado manual)
Suministro de aire	0.5-0.7 Mpa
Diámetro interno de la boquilla	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Altura de la ola	Ajuste automático / medición de altura
Control del sistema	PC + PLC (Windows + Innovación)
Software de programación	Apoya el dibujo de imágenes para la programación (rápido y conveniente)
Fuente de alimentación / energía	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. Potencia de arranque: 2 kW
Peso	70 kg (incluida la soldadura de 10 kg)
Dimensiones generales (LWH)	730 × 800 × 840 mm

Características clave

Diseño de escritorio verdadero- Con una huella de sólo 730×800 mm, el HS-320 cabe fácilmente en cualquier banco de trabajo - ideal para laboratorios, centros de reparación, y pequeños talleres.
Soldadura selectiva de precisión- Soporta altura de onda programable y diámetros de boquilla personalizables (Φ3-20 mm), lo que permite la soldadura precisa de pines individuales sin afectar a los componentes SMD circundantes.
Sistema de control inteligente- Combina un PC (Windows) y un PLC (Inovance) para un control estable y en tiempo real.
N2 listo- El soporte incorporado de nitrógeno de alta pureza (99,999%) mejora la humedad, reduce la escoria y garantiza una calidad constante de la unión de soldadura.
Calibración automática de la altura de onda- El sistema mide y ajusta automáticamente la altura de la ola, reduciendo el tiempo de configuración manual y mejorando la repetibilidad.
Pot de soldadura integrada- Potas de acero inoxidable con capacidad de 10 kg y potencia de calefacción de 1,5 kW, suficientes para el funcionamiento continuo en la producción de volumen bajo a mediano.

Sistemas de precalentamiento

Precalentamiento de la parte superior (opcional)

El tubo de calefacción infrarrojo de 1 kW precalenta la parte superior de la placa de PCB antes de la soldadura, cumpliendo con los requisitos de alta temperatura para elementos especiales.Mejora la penetración del alfiler, y mejora la calidad general de la soldadura.

Precalentamiento del lado inferior

Utiliza una conducción de calor infrarrojo rápido para precalentar las placas de PCB antes de soldar y mantiene el calentamiento durante el proceso.Características sincronizado "precalentamiento + soldadura" principio de diseño que mejora la eficiencia, aumenta la tasa de penetración del estaño, reduce el choque térmico de los elementos sensibles al calor y garantiza una alta limpieza de los PCB después de la soldadura.

Aplicaciones

Soldadura de componentes a través de agujeros
Reparación y reelaboración de PCB
Verificación del prototipo
Producción en pequeños lotes
Laboratorios de I+D y formación técnica

¿Por qué elegir el HS-320?

El HS-320 cierra la brecha entre los costosos sistemas de soldadura selectiva en línea y las estaciones de soldadura manual.y repetibilidad a una fracción del costo y el espacio, lo que lo convierte en la mejor opción para los ingenieros y fabricantes a pequeña escala..
