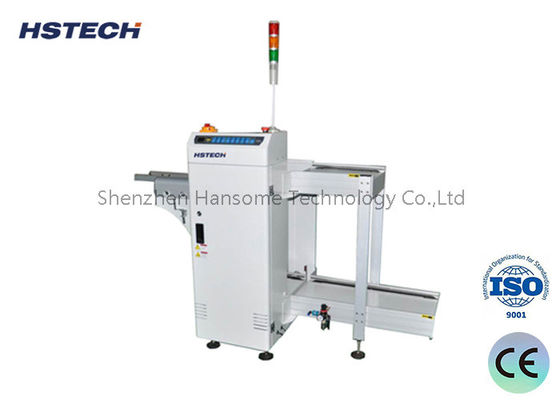

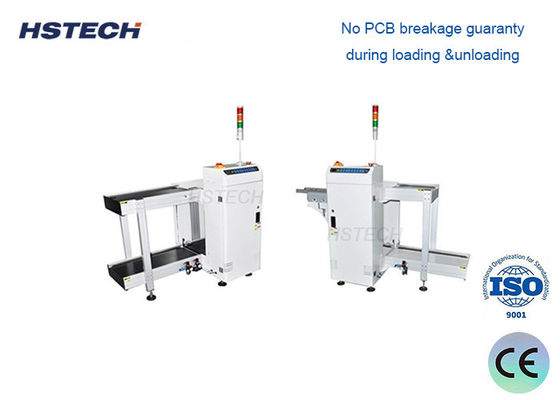

Cargador de revistas de PCB de alta estabilidad automático Descargador para línea de producción SMT

Cargador de revistas de PCB de alta estabilidad automático Descargador para línea de producción SMT

Nombre De La Marca: HSTECH
Número De Modelo: Se aplicarán las siguientes medidas:
Cuota De Producción: 1 unidad
Precio: Negotation
Condiciones De Pago: T/T
Capacidad De Suministro: 50 PC/Mes
Información detallada
Lugar de origen:
Porcelana
Certificación:
CE,ISO
Altura de transporte:
910±30mm
Tiempo de carga del PCB:
Aproximadamente 6 segundos
Tiempo de cambio de revista:
Aproximadamente 30 segundos
Dirección del transporte:
L~R, o R~L
Fuente de alimentación:
Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de
Presión de aire:
4-6bar
Detalles de empaquetado:
De madera
Capacidad de la fuente:
50 PC/Mes
Descripción del producto

Cargador y Descargador Automático de Revistas de PCB de Grado Industrial de Alta Estabilidad con Bastidor de Revistas para Línea de Producción de Ensamblaje de Componentes Electrónicos SMT

Descripción del Producto

Nuestro Descargador Automático de Revistas de PCB es un dispositivo backend central diseñado específicamente para las líneas de producción modernas de SMT (Tecnología de Montaje Superficial) e IA (Inserción Automática). Este equipo transfiere automática y eficientemente las Placas de Circuito Impreso (PCB) procesadas de la cinta transportadora a Revistas (cassettes/bastidores) estándar, reemplazando perfectamente el manejo manual tradicional.

Sirviendo como un puente crítico entre los procesos de ensamblaje SMT, inspección y empaquetado final, este Descargador de Revistas de PCB reduce significativamente los costos de mano de obra, elimina los daños a las PCB causados por errores humanos y mejora en gran medida la Eficiencia General del Equipo (OEE) de toda la línea de producción.

Características Principales

  • Carga y descarga automática de revistas de PCB
  • Compatibilidad SMEMA para una integración sin problemas
  • Construcción modular robusta para mayor durabilidad
  • Mecanismo de ajuste de ancho suave
  • Sistema de sujeción neumática de revistas
  • Cero daños a las PCB durante las operaciones de transferencia
  • Compatible con impresoras, máquinas pick-and-place, hornos de reflujo y sistemas AOI

Detalles técnicos

Función Esta unidad se utiliza para descargar las PCB.
Altura de transporte 910±30mm
Tiempo de carga de PCB Aprox. 6 segundos
Tiempo de cambio de revista Aprox. 30 segundos
Dirección de transporte I~D, o D~I
Operación Operación frontal
Lado fijo de la cinta Lado frontal (o especificar)
Fuente de alimentación 220V, 50/60Hz, ±10%
Presión de aire 4-6 bar
Grosor de PCB Mín. 0.4mm
Cantidad de revistas Lado superior: 1 ud., lado inferior: 2 uds.
Velocidad del transportador 0.5-20M/min o personalizado
Selección de paso 1-4 (paso de 10mm)
Señal SMEMA

Especificación

Modelo HS-UL250 HS-UL330 HS-UL390 HS-UL460
Longitud eficiente de PCB 50*50~350*250mm 50*50~455*330mm 50*50~530*390mm 50*50~530*460mm
Dimensión de la máquina 1900*800*1200mm 2320*880*1200mm 2620*940*1200mm 2620*1080*1200mm
Tamaño de la revista 355*320*563mm 460*400*563mm 535*460*570mm 535*530*570mm
Peso 140kg 220kg 280kg 320kg

¿Por qué invertir en un descargador automático de PCB? (Beneficios clave)

  • Ahorro de costos de mano de obra: Un operador puede gestionar múltiples líneas. El cambiador automático de revistas elimina el tiempo de inactividad para la descarga manual.

  • Cero daños a las placas: Cuenta con un empujador con regulación de presión y cintas planas ESD. A diferencia del apilamiento manual, nuestro descargador garantiza un manejo suave, protegiendo los componentes sensibles y las juntas de soldadura.

  • Integración perfecta de fábrica inteligente: Totalmente compatible con SMEMA. Se comunica con sus máquinas aguas arriba. Si la máquina aguas arriba se detiene, el descargador se pausa automáticamente, evitando atascos.

  • Diseño de línea flexible: Admite configuraciones de izquierda a derecha (I-D) y de derecha a izquierda (D-I) para adaptarse a cualquier plano de fábrica.

Escenarios de aplicación

Este Descargador de Revistas de PCB se utiliza ampliamente en los procedimientos de procesamiento backend de industrias como la electrónica de consumo, telecomunicaciones, electrónica automotriz, control industrial e iluminación LED. Es la opción ideal para realizar fábricas inteligentes, reducir la dependencia de la mano de obra manual y mejorar la eficiencia de la logística backend.

Contáctenos hoy mismo

¿Busca un dispositivo de automatización backend SMT rentable, estable y confiable? Contáctenos inmediatamente para obtener la última cotización y soluciones técnicas detalladas. ¡Permítanos ayudarle a llevar la eficiencia de su línea de producción al siguiente nivel!
