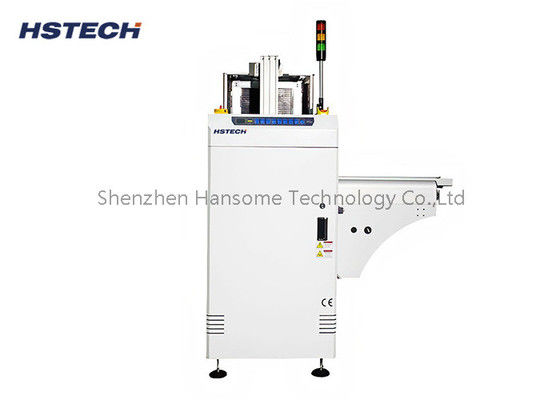

Diseño robusto Estabilidad del módulo mejorada Estructura económica 90 grados L Tipo de equipo de prueba de brazo de descarga de PCB

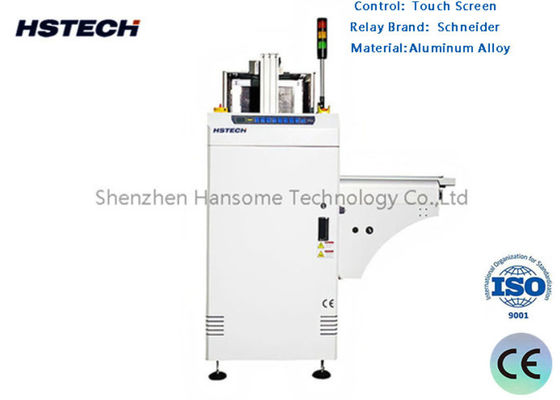

Diseño robusto Estabilidad del módulo mejorada Estructura económica 90 grados L Tipo de equipo de prueba de brazo de descarga de PCB

Nombre De La Marca: HSTECH
Número De Modelo: Se aplicará el código HS-LD330.
Cuota De Producción: 1 unidad
Precio: Negotation
Condiciones De Pago: T/T
Capacidad De Suministro: 50 PC/Mes
Información detallada
Lugar de origen:
Porcelana
Certificación:
CE,ISO
Tiempo de carga del PCB:
Aproximadamente 6 segundos
Dirección del transporte:
L~R, o R~L
El lado fijo de la pista:
Lado frontal (o especificar)
Presión de aire:
4-6bar
Espesor de PCB:
Mínimo 0,4 mm
Velocidad del transportador:
0.5-20M/min o personalizado
Detalles de empaquetado:
De madera
Capacidad de la fuente:
50 PC/Mes
Descripción del producto
Diseño de estructura mecánica robusta Mejora enormemente la estabilidad del módulo Diseño industrial económico Brazo descargador de PCB tipo L de 90 grados Equipo de procesamiento de pruebas

Bienvenido a la página del producto de nuestro descargador de PCB tipo L de 90 grados, un equipo de manipulación de PCB de alto rendimiento y rentable diseñado para líneas de producción SMT. Adecuado para los mercados europeo, americano y del sudeste asiático, nuestro descargador de PCB tipo L de 90 grados integra un diseño robusto, un rendimiento de módulo estable y un diseño económico, satisfaciendo perfectamente las necesidades de producción eficiente de empresas de fabricación de electrónica de todos los tamaños. Ya sea que necesite optimizar la eficiencia de la producción SMT, mejorar la precisión de la manipulación de PCB o reducir los costos de mano de obra, nuestro descargador de PCB tipo L es su opción ideal.

Descripción general del producto

Nuestro descargador de PCB tipo L de 90 grados es una máquina profesional de manipulación automática de PCB, desarrollada específicamente para resolver el problema de la descarga eficiente y segura de PCB después de soldar, probar o ensamblar en líneas de producción SMT. Con su exclusiva estructura tipo L de 90 grados, la máquina descargadora de PCB puede conectarse sin problemas con varios equipos SMT (como hornos de reflujo, máquinas de soldadura por ola y estaciones de prueba de PCB), realizando una descarga automática, continua y estable de PCB. El equipo adopta un diseño de estructura mecánica robusta, que mejora enormemente la estabilidad del módulo, garantiza una operación confiable a largo plazo y reduce los costos de mantenimiento, lo que lo convierte en una solución rentable para la fabricación de electrónica.

Características
  1. Diseño modular.
  2. Estabilidad mejorada por diseño robusto.
  3. Prueba de brazo de diseño económico.
  4. Ajuste de ancho suave y paralelo.
  5. Aplicación de tres bastidores de revistas.
  6. Abrazaderas neumáticas superior e inferior para asegurar el bastidor de revistas.
  7. Garantía de no rotura de PCB durante la carga y descarga.
  8. Compatible con SMEMA.
Detalles técnicos - descargador de PCB tipo L de 90 grados
Función Esta unidad se utiliza para cargar las PCB y transportar las PCB en la línea de producción SMT.
Altura de transporte 910±30 mm
Tiempo de carga de PCB Aprox. 6 segundos
Tiempo de reemplazo de revista Aprox. 30 segundos
Dirección de transporte I~D, o D~I
Operación Operación frontal
Lado fijo de la pista Lado frontal (o especificar)
Fuente de alimentación 220V, 50/60Hz, ±10%
Presión de aire 4-6 bar
Grosor de PCB Mín. 0.4 mm
Cantidad de revistas Lado superior: 1 ud., lado inferior: 2 uds.
Selección de paso 1-4 (paso de 10 mm)
Velocidad del transportador 0.5-20 M/min o personalizado
Señal SMEMA
Especificación
Modelo HS-LD330
Longitud eficiente de PCB 50*50~455*330 mm
Tamaño de la máquina (L*W*H) 900*1223*1450 mm
Tamaño de la revista 460*400*563 mm
Peso 220 kg
Dibujo de la máquina

Diseño robusto Estabilidad del módulo mejorada Estructura económica 90 grados L Tipo de equipo de prueba de brazo de descarga de PCB

Diseño robusto Estabilidad del módulo mejorada Estructura económica 90 grados L Tipo de equipo de prueba de brazo de descarga de PCB

Escenarios de aplicación
  • Líneas de ensamblaje SMT
  • Fabricación y prueba de PCB
  • Servicios de fabricación de electrónica (EMS)
  • Producción de iluminación LED
  • Ensamblaje de electrónica automotriz
Preguntas frecuentes (FAQ)
P: ¿Puede este descargador manejar PCB flexibles (FPC)?

R: Está diseñado principalmente para PCB rígidas. Para FPC, recomendamos consultar con nuestros ingenieros para una solución personalizada.

P: ¿Cuál es el tiempo de entrega de esta máquina?

R: Los modelos estándar suelen estar en stock. Para pedidos a granel, el tiempo de entrega suele ser de 7 a 15 días.

P: ¿Proporcionan soporte de instalación?

R: Sí, proporcionamos tutoriales en video detallados y soporte técnico en línea para la instalación y depuración.


¡Contáctenos hoy!

Listo para actualizar su línea SMT? Contáctenos para una cotización o más detalles técnicos sobre el descargador de PCB tipo L de 90 grados. Esperamos cooperar con socios de todo el mundo.
