Máquina de eliminación de polvo y estática de alta eficiencia para limpieza de superficies de PCB con SMEMA

Máquina de eliminación de polvo y estática de alta eficiencia para limpieza de superficies de PCB con SMEMA

Nombre De La Marca:	HSTECH
Número De Modelo:	HS-DC250/HS-DC330
Cuota De Producción:	1 pieza
Precio:	negotiable
Condiciones De Pago:	T/T
Capacidad De Suministro:	100 unidades por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ISO

Nombre del producto:

Limpieza de superficies de PCB

Presión de aire:

4-6 barras

Rango de espesor de PCB:

0.4~5m m

Peso:

100 kg/130 kg

El lado fijo de la pista:

delantero

Garantía:

1 año

Detalles de empaquetado:

De madera

Capacidad de la fuente:

100 unidades por mes

Resaltar:

Limpiador de superficies de PCB con SMEMA

máquina de eliminación de polvo de línea SMT

limpiador de PCB de eliminación estática

Descripción del producto

Línea SMT del limpiador de superficies de PCB de alta eficiencia, máquina de eliminación de polvo y estática con SMEMA

El limpiador de superficies de PCB HSTECH HS-DC250 / HS-DC330 es una solución de limpieza totalmente automatizada y de alta precisión diseñada específicamente para líneas de producción SMT (tecnología de montaje en superficie) modernas. Instalada directamente antes del proceso de serigrafía, esta máquina elimina el polvo, las fibras de vidrio, la electricidad estática y otros contaminantes de la superficie de los PCB, lo que garantiza una calidad óptima de impresión de la pasta de soldadura y minimiza los defectos de ensamblaje como desprendimientos, bolas de soldadura y humectación insuficiente.

Descripción general del producto

Diseñado para una integración perfecta en los flujos de trabajo SMT, admite comunicación SMEMA estándar, transporte de placa bidireccional y operación multilingüe fácil de usar, lo que lo hace ideal para aplicaciones de fabricación de PCB industriales, electrónica automotriz y de consumo.

Características clave

Diseño optimizado para la línea SMT:Desarrollado para cumplir con requisitos específicos de producción SMT con control PLC para una operación estable y consistente. Admite la instalación antes/después de impresoras SMT y equipos enchufables de IA.
Sistema de limpieza de alta eficiencia:Combina cepillos en espiral antiestáticos de velocidad ultrarrápida y extracción por aspiradora para eliminar partículas de la superficie con una tasa de limpieza superior al 99 %.
Eliminación estática avanzada:Los eliminadores de estática opcionales de la marca Keyence eliminan por completo la interferencia electrostática, protegiendo los componentes sensibles de PCB contra daños por ESD.
Rendimiento de bajo mantenimiento:Mecanismo de limpieza de rodillo diseñado para obtener resultados estables y duraderos con diseño extraíble para un mantenimiento simplificado.
Operación fácil de usar:Pantalla de interfaz en dos idiomas (inglés/chino) con compatibilidad de señal SMEMA para una integración perfecta de la línea SMT.

Presupuesto

Artículo	HS-DC250	HS-DC330
Tamaño efectivo de PCB	50×50~330×250mm	50×50~455×330mm
Dimensión de la máquina	650×800×1300mm	800×950×1300mm
Peso	100 kilos	130kg

Parámetros técnicos

Parámetro	Especificación
Altura de transporte	900 ± 30 mm (altura de línea SMT estándar de la industria)
Dirección de transporte	Bidireccional de izquierda a derecha (L->R) o de derecha a izquierda (R->L)
Tiempo de ciclo	Aproximadamente 8 segundos por PCB
Cantidad de rodillos adhesivos	1 carrete
Cantidad de papel adhesivo	2 carretes
Cantidad de ionizador	2 unidades (unidades de eliminación estática)
Cantidad de pinceles	1 pieza
Lado fijo de la pista	Lado frontal
Fuente de alimentación	100-230 V CA, 50/60 Hz
Presión de aire	4-6 barras
Consumo de aire	Máximo 10 l/min.
Rango de espesor de PCB	0,4 ~ 5 mm
Protocolo de comunicación	SMEMA (comunicación de equipo SMT estándar)

Principio de funcionamiento y beneficios

Proceso de limpieza de varias etapas:

Limpieza del cepillo:Los cepillos en espiral antiestáticos de alta velocidad desalojan el polvo, las fibras y las partículas de la superficie.
Extracción al vacío:El sistema de vacío integrado elimina los contaminantes desprendidos para evitar la recontaminación.
Eliminación estática:Los ionizadores neutralizan la electricidad estática, eliminando el riesgo de daños por ESD a los componentes.
Limpieza táctil del rodillo adhesivo:Los rodillos adhesivos de precisión capturan partículas residuales y logran una limpieza superior al 99 %

Beneficios clave:

Reduce los defectos de impresión hasta en un 70% causados por la contaminación de la superficie.
Mejore la confiabilidad de las uniones soldadas y el rendimiento del producto final
Amplíe la vida útil de los equipos posteriores, como impresoras y máquinas de colocación.
Minimiza la limpieza y el retrabajo manual, aumentando la eficiencia general de la línea

Escenarios de aplicación

Líneas de montaje de electrónica de consumo (teléfonos inteligentes, portátiles, wearables)
Fabricación de electrónica automotriz (ECU, sensores, módulos de control)
Producción de PCB de control industrial.
Montaje de electrónica de dispositivos médicos.
Cualquier proceso de producción SMT que requiera impresión de soldadura en pasta de alta precisión.

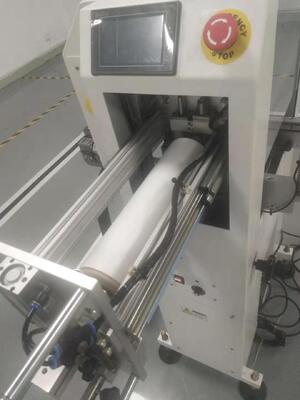

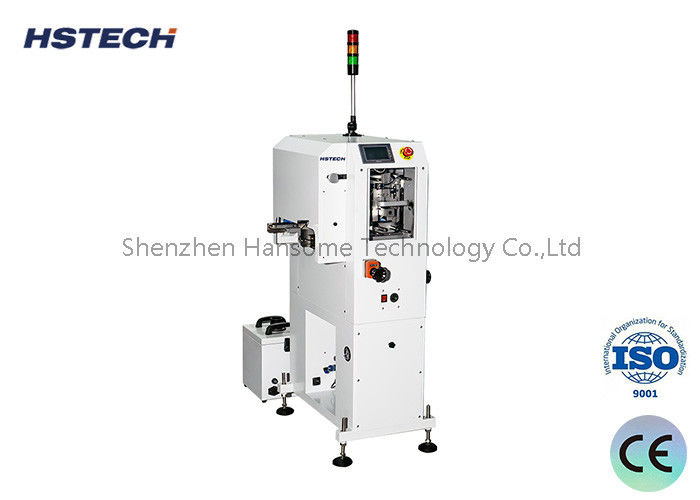

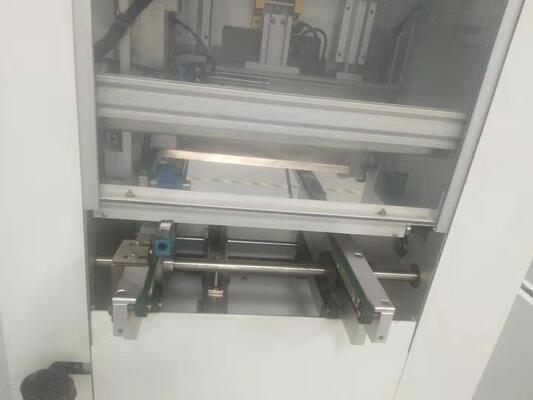

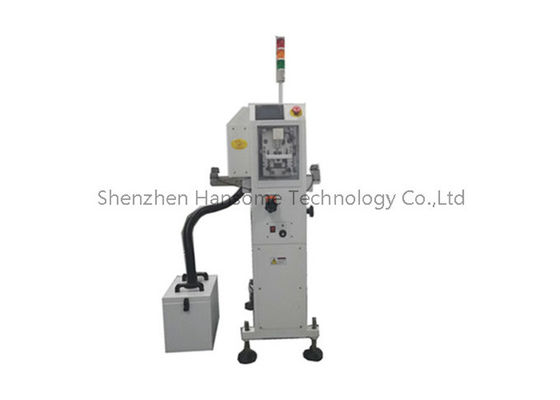

Imágenes del producto
