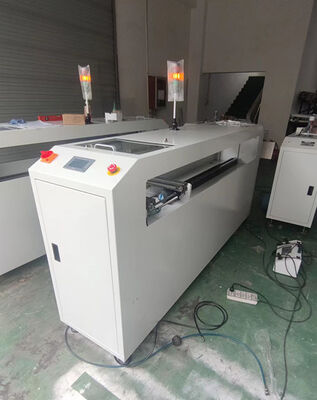

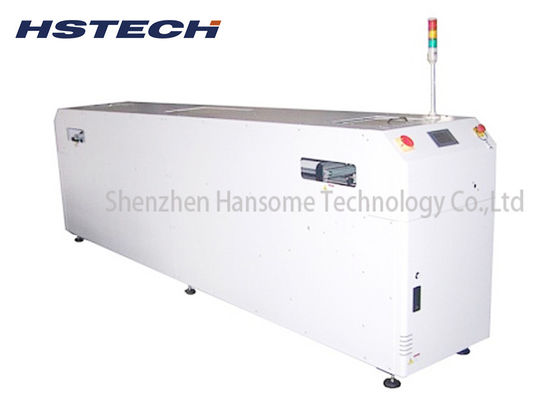

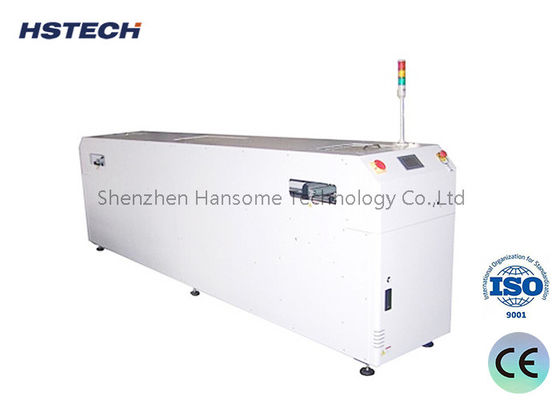

Control de pantalla táctil de PCB transportador automático de transporte de equipos de manipulación de paneles de placa de PCB

Control de pantalla táctil de PCB transportador automático de transporte de equipos de manipulación de paneles de placa de PCB

Nombre De La Marca: HSTECH
Número De Modelo: Se aplicará el procedimiento siguiente:
Cuota De Producción: 1 pieza
Precio: Negotation
Condiciones De Pago: T/T
Capacidad De Suministro: 50 PC/Mes
Información detallada
Lugar de origen:
Porcelana
Certificación:
CE,ISO
Distancia de traducción:
Estándar de 2200 mm (riel 1 ~ 4) o personalizado
Método de traducción:
Motor paso a paso+cinta transportadora
tamaño conveniente del PWB:
50*50~400*250 mm
Dirección de transferencia:
LR o RL
Altura de transporte:
910±20mm
Dimensión de la máquina:
600*2600*1200mm
Detalles de empaquetado:
De madera
Capacidad de la fuente:
50 PC/Mes
Descripción del producto
Control inteligente de pantalla táctil Transportador de lanzadera PCB Equipo de manipulación de transporte de panel de placa PCB automático para línea de producción SMT
Descripción general del producto

Este transportador lanzadera de PCB está especialmente diseñado para aplicaciones de líneas de producción SMT y líneas de ensamblaje electrónico. Como dispositivo profesional de manipulación y transferencia de placas de PCB, el transportador lanzadera de PCB realiza un transporte automático estable y un tránsito fluido de varias placas de PCB y paneles de circuito. Equipado con un sistema de control de pantalla táctil inteligente, este transportador de lanzadera automático de PCB admite un ajuste de velocidad flexible, un modo de funcionamiento programable y una transmisión de lanzadera estable, lo que mejora en gran medida la eficiencia de producción y realiza una operación continua no tripulada en el proceso de ensamblaje. Al adoptar una estructura de marco industrial de alta calidad y componentes de transmisión de precisión, el transportador de lanzadera SMT PCB presenta un funcionamiento estable, bajo nivel de ruido, alta durabilidad y larga vida útil, y se adapta perfectamente a la configuración estándar de los talleres de producción automatizados modernos.

Características
  • Diseño cerrado de seguridad del módulo.
  • Utilice motor paso a paso.
  • Movimiento estable, equilibrado y de precisión.
  • Ajuste de ancho suave y paralelo.
  • La dirección de transporte de PCB sigue los requisitos del cliente.
  • Panel de control con pantalla táctil.
  • Compatible con SMEMA.
Detalles técnicos
Función Esta unidad se utiliza para redirigir el flujo de PCB a diferentes canales, de 2 líneas a 1 línea, o de 1 línea a 2 líneas.
Modelo HS-PYJ250
Altura de transporte 910±20mm
Distancia de traducción Estándar de 2200 mm (riel 1 ~ 4) o personalizado
Tiempo de traducción Personalizado
Método de traducción Motor paso a paso+cinta transportadora
Carril fijo 1er y 4to riel fijo
Tamaño de PCB adecuado 50*50~400*250 mm
Dirección de transferencia LR o RL
Modo de transferencia de PCB 2 en 1 fuera, 1 en 2 fuera o 2 en 2 fuera.
Presión de aire 4-6bar
Grosor de la placa de circuito impreso Mínimo 0,4 mm
Dimensión de la máquina 600*2600*1200mm
Señal SMEMA
Aplicaciones comunes
  • Líneas de montaje SMT:Conexión de máquinas Pick & Place a hornos de reflujo o sistemas de inspección AOI/AXI.
  • Pruebas de PCB:Sirviendo como amortiguador entre estaciones de pruebas funcionales.
  • Fabricación flexible:Permitir a los operadores desconectar secciones de la línea para mantenimiento sin detener todo el flujo de producción.
Por qué su línea SMT necesita un transportador lanzadera

En un entorno complejo de fabricación de productos electrónicos, las velocidades de las máquinas rara vez coinciden perfectamente. ElTransportador de lanzadera de PCBresuelve esto por:

  1. Velocidad de la línea de equilibrio:Actúa como un amortiguador dinámico para absorber las diferencias de velocidad entre las máquinas ascendentes y descendentes, maximizando la eficacia general del equipo (OEE).
  2. Superando las brechas físicas:Conecta perfectamente máquinas que están más espaciadas debido a limitaciones de diseño de fábrica.
  3. Operación versátil:Puede cambiar entre "Modo en línea" (transportador) y "Modo buffer" (almacenamiento) instantáneamente a través de la pantalla táctil HMI.
Optimice su flujo de producción hoy

Asegúrese de que su línea de fabricación funcione sin problemas y sin interrupciones. Actualice sus instalaciones con nuestro confiableTransportador de lanzadera de PCB.

¡Contáctenos ahora para conocer precios, plazos de entrega y soporte técnico!
