Robot de soldadura automática rotativa de escritorio de 4 ejes con cabeza de soldadura giratoria de 360°

Nombre De La Marca:	HSTECH
Número De Modelo:	Se aplicarán las disposiciones siguientes:
Cuota De Producción:	1 pieza
Precio:	negotiable
Condiciones De Pago:	T/T
Capacidad De Suministro:	100 unidades por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ISO

Nombre del producto:

Robot de soldadura automática de escritorio

Voltaje:

110 V / 220 V de corriente alterna

Potencia de calefacción:

150W

Plataforma:

Doble

Garantía:

1 año

Rango de desplazamiento X/Y/Z:

300×300×100mm

Detalles de empaquetado:

De madera

Capacidad de la fuente:

100 unidades por mes

Resaltar:

Robot de soldadura automática de 4 ejes

Cabeza de soldadura giratoria de 360°

Máquina de soldadura automática de escritorio

Descripción del producto

Robot que suelda automático rotatorio de escritorio de 4 ejes con cabezal que suelda giratorio 360°

Robot de soldadura giratorio de cuatro ejes HSTECH HS-S331R

Máquina de soldadura automática programable para enchufe de cargador, terminal de CC, soldadura de tira LED

Descripción general del producto

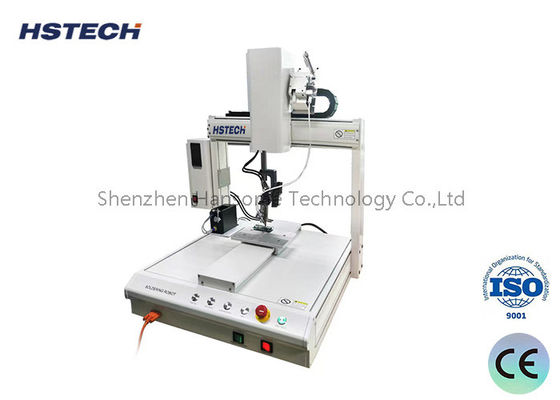

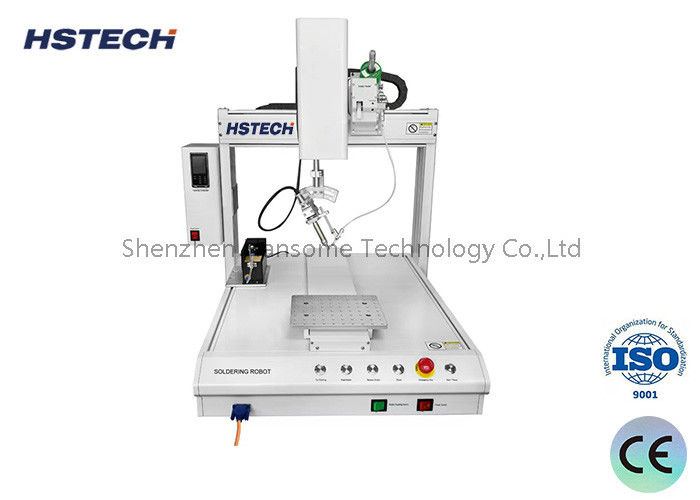

El modelo HS-S331R es un robot de soldadura automatizado de 4 ejes que consta de ejes lineales X/Y/Z más un eje R giratorio de 360° desarrollado por HSTECH. Diseñada para realizar tareas de soldadura ciega imposibles para equipos de soldadura por reflujo y por ola, esta unidad se destaca en el ensamblaje de PCB de tipo mixto, componentes sensibles al calor y piezas electrónicas delicadas después del procesamiento SMT.

Se adopta ampliamente para soldadura de cables de PCB, soldadura de enchufes de cargadores, terminales de conectores, terminales de CC y unión de tiras de LED en las industrias de electrónica de consumo. Reemplazar la soldadura manual estabiliza efectivamente la calidad de la soldadura, aumenta la productividad y reduce los costos laborales. El diseño compacto del escritorio permite el funcionamiento independiente o la integración en línea con líneas de producción automatizadas.

Especificaciones técnicas

Rango de recorrido X/Y/Z	300300100mm
Rotación del eje R	Rotación completa de 360°
Velocidad máxima de movimiento XYZ	300 mm/s
Modo de conducción	Motor paso a paso + transmisión por correa de distribución
Repetibilidad de posicionamiento	±0,02 mm
Modo de operación	Funcionamiento completamente automático
Método de programación	Enseñar programación manual del colgante
Sistema de control	Tablero de control de temperatura constante dedicado
Almacenamiento de programas	Almacene hasta 1000 conjuntos de programas de procesamiento; máximo 5.000 puntos por archivo único
Capacidad de almacenamiento	256M para caja de enseñanza, 32M para tarjeta fuera de línea; hasta 100.000 puntos de procesamiento por archivo
Peso total	85kg
Dimensión (largo* ancho* alto)	516585800mm
Fuente de alimentación	CA 220 V, 50/60 Hz, 350 W.
Rango de control de temperatura	0~550℃
Limpieza de puntas	Limpieza automática por soplado de aire neumático.
Puerto externo	USB y RS232
Tipo de soldadura	Soldadura por puntos/soldadura por arrastre
Ambiente de trabajo	5~40℃, 20%~90%RH sin condensación

Ventajas principales del producto

Enlace de 4 ejes y soldadura omnidireccional:Equipada con un cabezal de soldadura con eje R giratorio de 360°, la máquina alcanza orificios ciegos ocultos y pines laterales inaccesibles a los dispositivos de soldadura estándar. Ideal para PCB irregulares y componentes térmicamente vulnerables.
Estructura estable y de alta precisión:El marco de aleación de aluminio evita la deformación y el óxido. El accionamiento del motor paso a paso de precisión garantiza una precisión de repetición de ±0,02 mm, lo que proporciona uniones de soldadura consistentes en la producción en masa y elimina la calidad desigual de la soldadura manual.
Programación eficiente y producción flexible:Admite la función de copia punto a punto y en bloque para acortar drásticamente el tiempo de programación. La programación fuera de línea a través de una tarjeta de almacenamiento ahorra tiempo de espera de la máquina, lo que permite un cambio rápido de modelo para pedidos de lotes pequeños con múltiples especificaciones.
Mantenimiento de puntas de soldadura automática:El mecanismo de limpieza automático neumático incorporado elimina regularmente el óxido de la punta del soldador, reduciendo el desgaste de la punta y manteniendo el efecto de soldadura estable de forma continua.
Control de soldadura a temperatura constante:La regulación precisa de la temperatura de 0 a 550 ℃ se adapta a cables de soldadura con y sin plomo, lo que evita daños por sobrecalentamiento a componentes electrónicos sensibles.
Transmisión de datos conveniente:Las interfaces duales USB y RS232 admiten la importación/exportación de programas y la conexión de datos con el sistema de gestión de producción MES de fábrica para una gestión inteligente del taller.

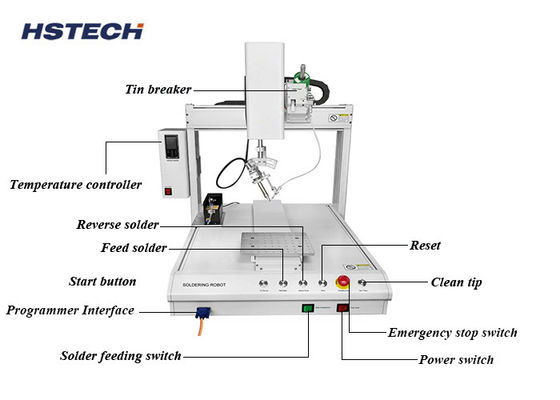

Componentes principales

Cabezal de soldador:Diseño de retroalimentación de temperatura en tiempo real para una salida de calor estable durante la soldadura continua.
Controlador de temperatura digital:Ajuste preciso de la temperatura en tiempo real para evitar soldaduras en frío o quemaduras de componentes.
Colgante de enseñanza portátil:Operación intuitiva para una configuración rápida del programa sin codificación complicada.
Alimentador de alambre de soldadura automático:Alimentación de soldadura cuantitativa constante para controlar el volumen de soldadura con precisión para uniones uniformes.

Campos de aplicación

Electrónica de consumo: enchufes de cargador, conectores USB, terminales de alimentación de CC
Industria de la iluminación: unión de tiras de luces LED y soldadura de PCB
Ensamblaje de precisión: placas de circuito mixtas SMT+THA y componentes pequeños frágiles
Procesamiento de cableado: soldadura de estaño de cable a placa para varios módulos electrónicos
