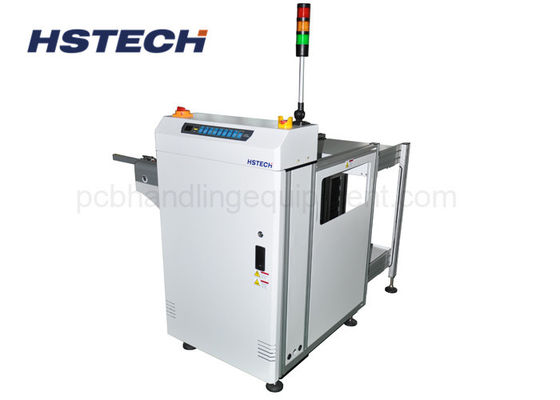

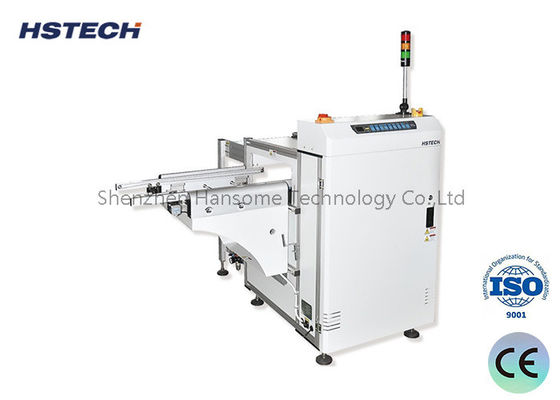

Diseño de módulo de tipo L con doble cargador de 90 grados Compatible con SMEMA

Nombre De La Marca:	HSTECH
Número De Modelo:	Se aplicará el método HS-LD250.
Cuota De Producción:	1 pieza
Precio:	negotiable
Condiciones De Pago:	T/T
Capacidad De Suministro:	100 unidades por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ISO

Nombre del producto:

Cargador del PWB

Presión de aire:

4-6 barras

Fuente de alimentación:

Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de

Espesor de PCB:

Mínimo 0,4 mm

Operación:

Operación delantera

Garantía:

1 año

Detalles de empaquetado:

De madera

Capacidad de la fuente:

100 unidades por mes

Resaltar:

Descargador de PCB con doble cargador

Descargador tipo L de 90 grados

Modulo de PCB compatible con SMEMA

Descripción del producto

Diseño del módulo de tipo L con doble cargador de descarga de 90 grados con compatibilidad SMEMA

Nuestro cargador de PCB sirve como equipo periférico de automatización para líneas de producción SMT completas.permite el transporte estable y sin costuras de PCB a través de máquinas de pick and place, impresoras y otros equipos de proceso SMT, diseñados para satisfacer los requisitos de ensamblaje electrónico de alto nivel de las fábricas de EMS, fabricantes de PCB y fabricantes de contratos electrónicos,Esta cargadora combina una alta velocidad de marcha, una vida útil prolongada y una protección completa de los PCB.se integra perfectamente con todas las principales marcas internacionales de equipos SMT para establecer líneas de producción de enlace totalmente automáticas.

Características principales del producto

Estructura antespolvorizada totalmente cerrada:El gabinete completo aisla eficazmente el polvo, los desechos y las partículas del taller, evitando la contaminación de la superficie de la placa de circuito, los arañazos y la oxidación durante la alimentación.
Ventana de observación visual:La ventana transparente permite un monitoreo claro del estado de alimentación, transporte y reemplazo de cargadores de PCB sin abrir la cubierta de la máquina.
Cuerpo de la máquina de acero inoxidable SS304:La construcción de acero inoxidable de primera calidad proporciona resistencia a la oxidación, resistencia a la corrosión, alta dureza y resistencia a la deformación para un funcionamiento continuo de 24 horas.
Cuadro mecánico reforzado y robusto:Los perfiles de acero engrosados optimizan el equilibrio mecánico y la supresión de vibraciones durante el funcionamiento a alta velocidad.
Ajuste de anchura paralela suave:El mecanismo de ajuste de precisión permite una modificación suave del ancho de la vía para diferentes tamaños de PCB sin sesgos ni atascos.
Capacidad de carga de los portacargamentos:Soporta 3 estantes de cargadores simultáneamente (1 superior, 2 inferior) para reducir la frecuencia de reemplazo manual y extender el tiempo de alimentación automática.
Clamparas de cargadores neumáticos de la parte superior y inferior:Las abrazaderas neumáticas fijan de forma segura los portacargamentos durante el funcionamiento para evitar el desplazamiento y las vibraciones.
Garantía de rotura de PCB cero:El cinturón transportador de contacto blando optimizado, el control preciso de la velocidad y el diseño de alimentación de búfer eliminan las grietas de PCB y el daño en los bordes.
Compatibilidad completa de la señal SMEMA:La interfaz de comunicación SMEMA estándar permite el enlace automático con los equipos SMT aguas arriba y abajo.

Especificaciones técnicas completas

Parámetro	Especificación
Nombre completo del producto	La máquina de carga de PCB compatible SMEMA anti-polvo SS304
Velocidad del transportador estándar	0.520M/min (disponible velocidad a medida)
Alturas de transporte de PCB	910±30 mm (norma universal de equipos SMT)
Ciclo de carga de un solo PCB	Aproximadamente 6 segundos por tabla
Tiempo de reemplazo de la revista	Aproximadamente 30 segundos para el intercambio completo de cargadores
Dirección de transmisión	De izquierda a derecha (L→R) o de derecha a izquierda (R→L), conmutable
Modo de funcionamiento	Funcionamiento del panel frontal
El lado fijo de la pista	Lado fijo delantero (disponible diseño personalizado)
Fuente de alimentación estándar	AC 220V, 50/60Hz, tolerancia de ±10%
Presión del aire de trabajo	Suministro de aire comprimido de 4 ∼6 bar
espesor mínimo del PCB	0.4 mm
Configuración de la revista	Capa superior: 1 estante; Capa inferior: 2 estantes (total 3)
Pintura de revista opcional	1 mm, 4 mm, 10 mm de ancho (40 mm estándar)
Comunicación de enlace	Señales industriales SMEMA estándar

Guía de selección de modelos

Modelo	Se aplicará el método HS-LD250.	Se aplicará el código HS-LD330.	Se aplicará el código HS-LD390.	Se aplicará el código HS-LD460
Duración eficiente del PCB	50 * 50 ~ 350 * 250 mm	5050~455330 mm	50 * 50 ~ 530 * 390 mm	50 * 50 ~ 530 * 460 mm
Tamaño de la máquina	Las dimensiones de las piezas de la cubierta son las siguientes:	16508801200 mm	18009401200 mm	Se aplican las siguientes medidas:
Tamaño de la revista	355320563 mm	460400563 mm	535460570 mm	535530570 mm
Peso	El peso total	180 kg de peso	El peso total es de:	260 kg de peso

Producción y ventajas para el cliente

Reducir el coste de la mano de obra manual:El diseño del cargador triple extiende el tiempo de alimentación automática continua, reduciendo la frecuencia de reemplazo manual y la entrada de mano de obra.

Estabilizar el rendimiento de producción:El recinto antipolvo y el transporte de amortiguador suave evitan la contaminación de PCB, arañazos y roturas, lo que reduce al mínimo las tasas de defectos.

Fuerte adaptabilidad entre marcas:La interfaz SMEMA universal y la altura estándar conectan todos los equipos SMT convencionales sin modificaciones.

Bajo mantenimiento a largo plazo:El marco de acero inoxidable SS304 y la estructura reforzada reducen la falla de los componentes y los gastos de mantenimiento.

Soporte de personalización flexible:Múltiples opciones personalizables, incluyendo velocidad del transportador, paso de la revista y diseño de la vía.

Adaptabilidad de la producción diversificada:Funcionamiento estable tanto para la producción en serie como para los lotes de prototipos de alta mezcla.
