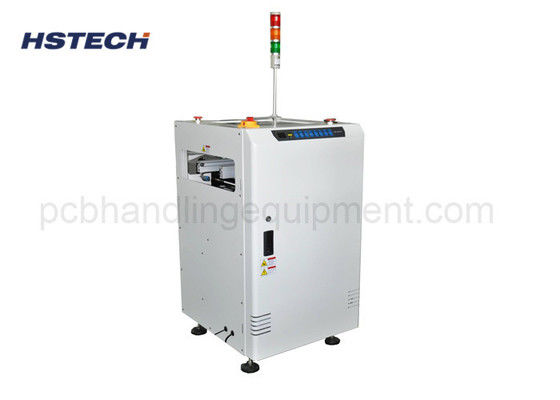

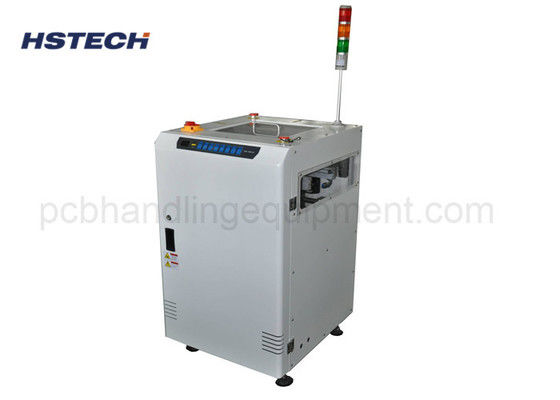

Diseño cerrado del transportador de circuito impreso SMEMA Equipo de manipulación de circuitos impresos compatible

ElTransporte de circuitos de circuito impresoEs un profesional y esencialEquipo de manipulación de PCBdiseñados exclusivamente para líneas de ensamblaje SMT modernas y procesos de producción de fabricación electrónica.Convectores de giro de PCBo bientransportador de rotación de PCB, este dispositivo de transferencia automática de PCB realiza un giro estable de 90 grados o 180 grados y una transmisión sin fisuras de placas de circuitos impresos,solución de los problemas de conversión de la disposición de la línea y cambio de dirección en la producción automatizadaNuestro.transportador giratorio de PCB incluidocumple plenamente conInterfaz estándar SMEMA, que puede conectarse perfectamente con todos los equipos de producción SMT convencionales, incluidas las impresoras de pasta de soldadura, las máquinas de colocación, los hornos de reflujo y las máquinas de inspección AOI.Transportador SMTEn el caso de los equipos de circuito impreso, el sistema permite la transmisión totalmente automatizada de PCB sin intervención manual, conectando eficazmente cada estación de producción y mejorando el nivel general de automatización de la línea de ensamblaje de PCB.

Optimice su línea de producción de tecnología de montaje de superficie (SMT) con nuestra alta precisiónTransporte de circuitos de circuito impresoDiseñado para la fabricación de electrónica moderna, este sistema de manipulación automatizado redirige sin problemas el flujo de PCB, lo que permite cambios de dirección suaves de 90°, 180° o 270°.Actuar como un enlace crítico entre las diferentes etapas de montaje, nuestrotransportador de rotación de PCBSi usted necesita una vuelta de ángulo recto estándar o una ruta de derivación compleja, este versátilTransporte de giro SMTse adapta a su diseño de producción, reduciendo significativamente el manejo manual y los errores operativos.

1. El diseño cerrado con limitador de par incorporado garantiza un alto nivel de seguridad.
2. La cubierta superior de la caja fuerte se puede abrir para cada acceso al hardware durante el mantenimiento.

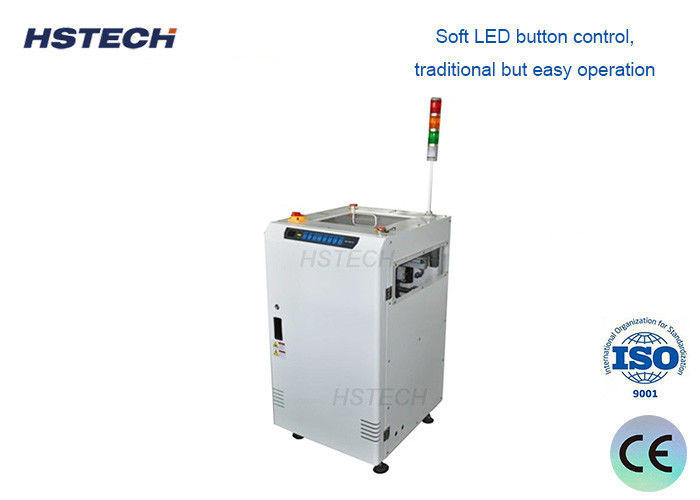

3. Usa el botón de control amigable.
4. Rotación suave y precisa.
5. Minimizar el espacio de transferencia entre transportadores.
6. Los flujos de tráfico de PCB se pueden personalizar.
7. Ajuste de anchura suave y paralelo (tortilla de plomo).
8. Es compatible con SMEMA.

• Control inteligente por PLC:Equipado con el avanzado Omron/Mitsubishi PLC y una pantalla táctil LCD fácil de usar, lo que garantiza un posicionamiento preciso y un funcionamiento sin esfuerzo.
• Compatibilidad universal:En todoCompatible con SMEMAcon IPC Hermes opcional y Ethernet de comunicación TCP/IP para una integración perfecta con los equipos SMT aguas arriba y abajo.
• Seguridad y durabilidad mejoradas:Cuenta con una estructura de marco de acero robusto con un escudo de seguridad incluido y un limitador de par incorporado para proteger tanto a los operadores como a los componentes de PCB delicados.
• Opciones de enrutamiento flexiblesSoporta múltiples funciones de giro (Pass-through / 90 ° / 180 ° / 270 °) y modos de derivación seleccionables para acomodar diseños complejos de planta de fábrica.
• Ajuste de anchura de precisión:Ofrece un ajuste de ancho paralelo y suave (crank manual o opciones motorizadas) para acomodar varios tamaños de PCB sin atascos.
• Transferencia de alta velocidad:El control de velocidad variable (0~800 mm/min) garantiza un transporte sincronizado, evitando cuellos de botella y manteniendo una eficiencia óptima de la línea.

• Mecanismo de transmisión: tales como correas o rodillos, utilizados para transportar y mover PCB.
• Mecanismo de rotación: Utiliza componentes motrices como motores o cilindros para realizar giros de 180 grados.
• Sensor: detecta información sobre la posición del PCB para garantizar una rotación precisa.
• Sistema de control PLC: programación para realizar el control automático y el monitoreo de datos.
• Dispositivos de protección de la seguridad: redes de luz, interruptores de parada de emergencia, etc.

• Optimización del diseño de la línea:Redirigir el flujo de PCB alrededor de las esquinas o conectar líneas de producción paralelas.
• Inspección óptica automatizada (AOI):Tablas de enrutamiento hacia y desde las estaciones de inspección o tablas de rechazo de NG.
• El ensamblaje en varias etapas:Transferencia de PCB entre impresoras de pasta de soldadura, máquinas de recoger y colocar y hornos de reflujo.
• Buffering y traslado de lanzadera:Actúa como una unidad temporal de amortiguamiento o transporte para equilibrar los tiempos de ciclo entre diferentes estaciones de trabajo.
• Procesamiento de dos lados:Trabajar en conjunto conConvectores de aletas de PCBpara facilitar el ensamblaje SMT de doble cara.

• Adaptado a las normas mundiales:Diseñado para cumplir con las certificaciones internacionales CE y el cumplimiento de RoHS, garantizando un rendimiento confiable en diversos entornos de fabricación.
• Diseño modular y personalizable:Ofrecemos soluciones a medida, incluidas dimensiones personalizadas, ajuste de ancho motorizado y tipos de cinturones especializados (cinturones planos / cinturones redondos ESD) para manejar geometrías de PCB únicas.
• Confiabilidad líder en la industria:Con el respaldo de años de experiencia en equipos periféricos SMT, nuestros transportadores están construidos con componentes de primera calidad como reductores planetarios y motores paso a paso de circuito cerrado para una larga duración,operación de bajo mantenimiento.
• Soluciones de línea de extremo a extremoMás allá de las unidades individuales, proporcionamos una integración integral de la línea SMT, incluyendo cargadores / descargadores de PCB, almacenadores de búfer y transportadores de inspección, para maximizar el rendimiento general de su fábrica.

Mejore su eficiencia de fabricación y reduzca los costos laborales con nuestro estado de la técnicaTransporte de circuitos de circuito impresoYa sea que esté ampliando una línea SMT existente o construyendo una nueva instalación automatizada, nuestras soluciones de manejo inteligente están listas para satisfacer sus demandas.

Póngase en contacto con nosotros hoyPara obtener una cotización personalizada, una consulta técnica o para solicitar una demostración de producto, permítanos ayudarlo a construir una línea de producción más inteligente, más rápida y más confiable.
