Alta eficiencia 90° 180° PCB girar cambio de dirección del transportador con 3 colores de luz de la torre

Nombre De La Marca:	HSTECH
Número De Modelo:	Las demás partidas
Cuota De Producción:	1 unidad
Precio:	negotiable
Condiciones De Pago:	T/T
Capacidad De Suministro:	50 PC/Mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ISO

Nombre del producto:

Transporte de circuitos de circuito impreso

Fuente de alimentación:

AC100-230V

Grado de la vuelta:

90 grados, 180degree, 270degree

Señal:

SMEMA

Contol:

pantalla táctil

Garantía:

1 año

Detalles de empaquetado:

De madera

Capacidad de la fuente:

50 PC/Mes

Resaltar:

90° 180° transportador de giro de PCB

transportador de cambio de dirección de PCB con luz de torre

equipo de manipulación de PCB de alta eficiencia

Descripción del producto

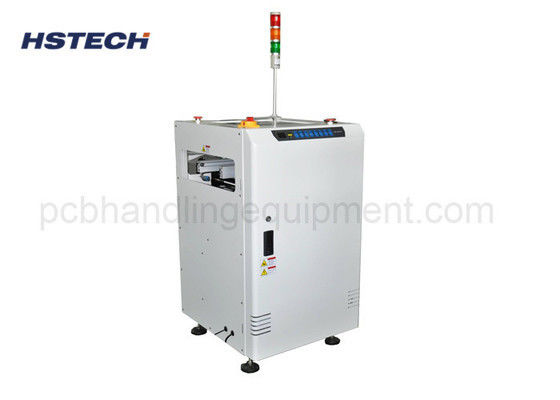

Transportador giratorio de PCB SMT de 90°/180° con torre de luz de 3 colores

El transportador giratorio de PCB con cambio de dirección de flujo SMT es un dispositivo de transferencia automatizado especializado diseñado para líneas de producción de ensamblaje SMT, que admite la redirección de dirección de PCB de 90°, 180° y 270°. Equipado con una torre de luz estándar de 3 colores para indicación del estado de la máquina en tiempo real, este transportador giratorio conecta a la perfección equipos SMT delanteros y traseros, lo que permite una conmutación flexible del flujo de la placa de circuito PCB en líneas de producción totalmente automatizadas.

Características principales del producto

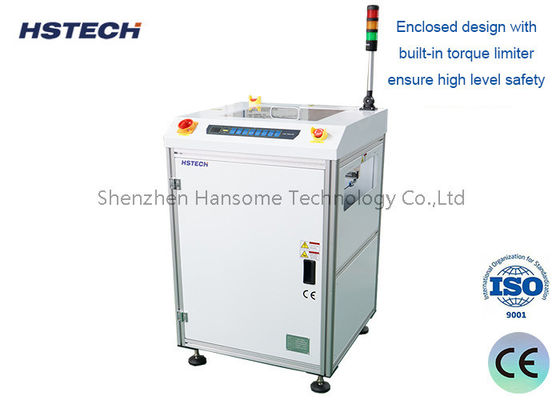

Estructura de seguridad completamente cerrada:El diseño de gabinete sellado con limitador de torque incorporado evita la sobrecarga mecánica y el aplastamiento de la PCB durante la rotación.
Cubierta de seguridad superior de apertura rápida:Acceso completo a los componentes internos para un mantenimiento sencillo y un tiempo de inactividad reducido

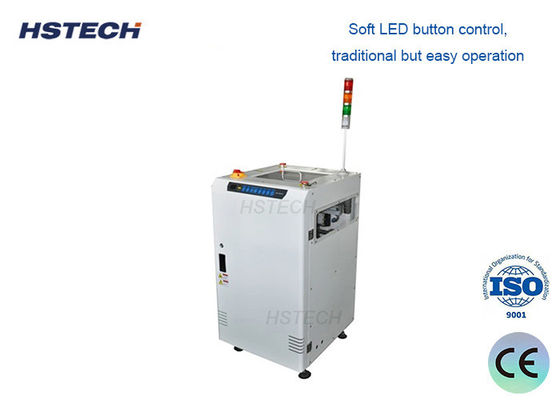

Botones de control físico fáciles de usar:Controles intuitivos del panel lateral para operaciones de inicio, parada, reinicio y emergencia
Mecanismo giratorio de alta precisión:El cojinete de precisión y el conjunto servoaccionado garantizan una rotación estable y sin vibraciones.
Brecha de transferencia minimizada:El acoplamiento de rodillos optimizado elimina los atascos en los bordes de la PCB y la inclinación de la placa
Lógica de flujo de tráfico personalizable:Modos programables de retardo de señal, secuencia de transferencia y disparo de ángulo de giro
Ajuste del ancho del tornillo de avance paralelo:El sistema de doble tornillo mantiene un perfecto paralelismo horizontal
Compatibilidad de comunicación SMEMA:Interfaz estándar para una integración perfecta con todos los equipos SMT convencionales

Especificaciones técnicas

Parámetro	Detalles
Función principal	Redirigir la dirección del flujo de PCB; Soporta ángulos de giro de 90°, 180°, 270°.
Altura de transporte estándar	910 ± 20 mm (cumple con los estándares globales de equipos SMT)
Dirección de transporte	Soporte bidireccional de izquierda a derecha/derecha a izquierda
Tiempo de ciclo estándar	Aprox. 5 segundos por ciclo de giro completo
Fuente de alimentación	CA 100-230 V, monofásico, voltaje universal 50/60 Hz
Presión de aire de trabajo	Suministro de aire comprimido de 4-6 bar
Consumo máximo de aire	10 l/min en funcionamiento continuo a plena carga
Espesor mínimo de PCB	0,4 mm (admite placas de circuitos rígidas y flexibles ultrafinas)
Señal de comunicación	Interfaz de señal estándar de la industria SMEMA

Opciones de modelo estándar

Modelo HS-SZ350

Tamaño de procesamiento de PCB:50×50 - 450×350 milímetros
Dimensión de la máquina:700×750×1200 milímetros
Peso neto:150 kilos
Aplicaciones:Placas de teléfonos móviles, módulos de sensores, electrónica portátil, pequeños paneles de circuitos de control. Tamaño compacto ideal para espacio de taller limitado.

Modelo HS-SZ460

Tamaño de procesamiento de PCB:50×50 - 550×460 milímetros
Dimensión de la máquina:840×890×1200 milímetros
Peso neto:180 kilogramos
Aplicaciones:Tableros de control automotrices, placas base de fuentes de alimentación, tableros de control principales industriales, paneles de controladores LED de gran tamaño. Mayor capacidad de carga para placas de circuitos multicapa pesadas.

Escenarios de aplicación

• Líneas de producción de parches SMT completamente automáticas
• Transferencia direccional posterior al reflujo de PCB y giro del diseño de línea
• Conexión de línea de estación de inspección de rayos X, AOI, SPI
• Electrónica automotriz, electrónica de consumo, ensamblaje de circuitos de dispositivos médicos.
• Talleres de fabricación de tableros de control de electrodomésticos inteligentes.
• Transmisión logística de PCB automatizada en fábrica oscura no tripulada

Ventajas del producto y beneficios para el cliente

Reducir la tasa de desechos de PCB:La rotación precisa y el espacio de transferencia estrecho evitan daños a la placa y pérdida de componentes
Menor Dependencia Laboral:El enlace SMEMA permite un funcionamiento totalmente automático sin manipulación manual
Diseño de línea flexible:La capacidad de giro en múltiples ángulos optimiza la utilización del espacio de la fábrica
Bajo costo de mantenimiento:El diseño de cubierta de apertura rápida simplifica el mantenimiento diario y reduce el tiempo de inactividad
Compatibilidad global:La fuente de alimentación de amplio voltaje y la señal SMEMA estándar respaldan los mercados internacionales
Alto estándar de seguridad:El limitador de par y la carcasa cerrada evitan accidentes de seguridad
