Máquina de soldadura robótica automática de 5 ejes para ensamblaje de PCB

Máquina de soldadura robótica automática de 5 ejes para ensamblaje de PCB

Nombre De La Marca:	HSTECH
Número De Modelo:	Las demás partidas del anexo II
Cuota De Producción:	1 unidad
Precio:	negotiable
Condiciones De Pago:	T/T
Capacidad De Suministro:	50 PC/Mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ISO

Nombre del producto:

Robot de soldadura en la mesa

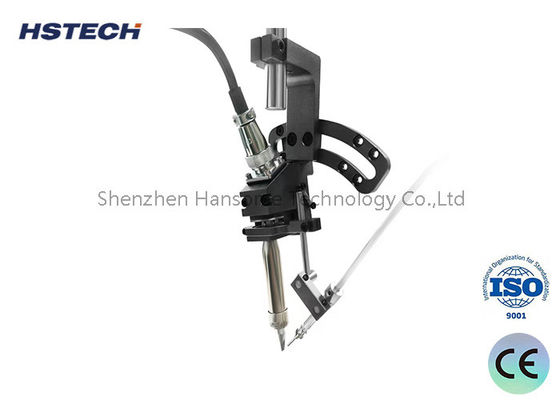

Cabeza de soldadura:

Sola extremidad

Rotación:

360 grados

Sistema:

Programación manual, conmutación rápida

Peso de la máquina:

90kg

Garantía:

1 año

Detalles de empaquetado:

De madera

Capacidad de la fuente:

50 PC/Mes

Resaltar:

Máquina de soldadura robótica de 5 ejes

robot de ensamblaje de PCB programable

Robot de soldadura automática de doble mesa

Descripción del producto

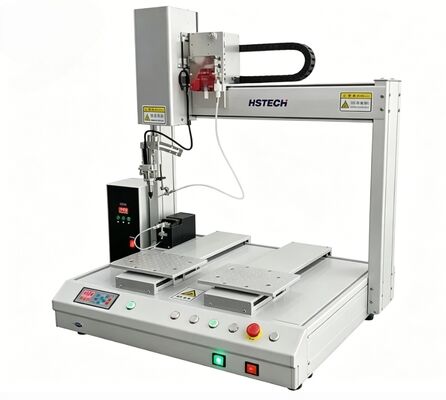

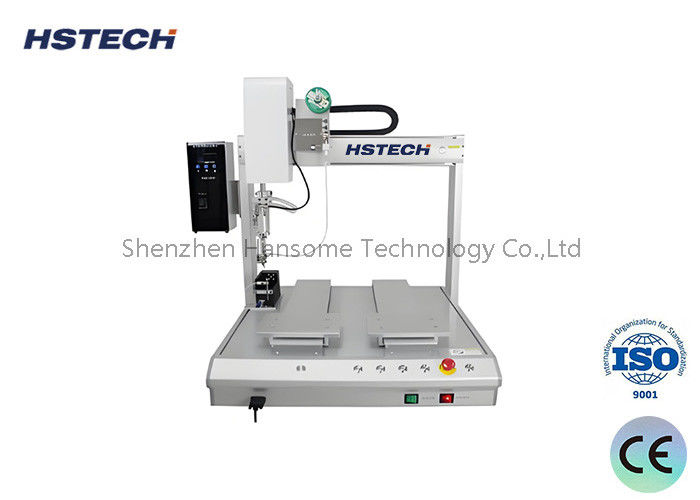

Máquina automática de soldadura robótica de doble mesa de 5 ejes

La máquina de soldadura robótica HS-S5331R de 5 ejes es una solución de soldadura automatizada inteligente diseñada para ensamblaje electrónico de precisión.Equipados con dos puestos de trabajo y un sistema de movimiento de 5 ejes, esta plataforma de soldadura robótica ofrece una soldadura estable y constante de alta calidad para PCBA, conectores, terminales de alambre y componentes electrónicos en miniatura.

Características básicas

Sistema de soldadura por movimiento de 5 ejes:El movimiento multidimensional con eje R rotativo de 360 ° permite la soldadura flexible en ángulos complejos y maneja las posiciones de soldadura irregulares de manera eficiente
Control del motor paso a paso:El motor paso a paso + sistema de transmisión de cinta de tiempo proporciona un funcionamiento estable, baja vibración y una excelente consistencia de posicionamiento para una producción continua de muchas horas
Control preciso de la temperatura y del estaño roto:Monitoreo de la temperatura en tiempo real con un control preciso del estaño roto evita el exceso de soldadura, juntas de soldadura en frío, puentes y cuentas de estaño
Esquinas de guía lineal de alto grado:La estructura de guía lineal de primera calidad garantiza un movimiento ultra suave y plano, minimiza la desviación de movimiento y prolonga la vida útil de la máquina
Modo de soldadura múltiple:Apoya la soldadura puntual (soldadura puntual) y la soldadura por arrastre, personalizable para adaptarse a diversos requisitos de soldadura de piezas de trabajo
Brazo de la máquina de aleación de aluminio de alta resistencia:La estructura en voladizo de aleación personalizada es anti-herrumbre, anti-deformación, manteniendo la estabilidad estructural bajo operación continua a largo plazo
Enseñar Programación de Pendentes:Caja de enseñanza portátil fácil de usar para la programación de rutas fácil con almacenamiento para hasta 99 grupos de programas de soldadura independientes
Sistema de filtro de purificación de humo incorporado:Filtra eficazmente los humos nocivos generados durante la soldadura, protege la punta del soldador de la corrosión y mejora el ambiente del taller

Especificaciones técnicas

Modelo	Las demás partidas del anexo II
Rango de trabajo X/Y1/Y2/Z	Se aplicarán los siguientes requisitos:
R Rotación del eje	360°
XYZ Velocidad máxima de movimiento	Las condiciones de ensayo
Sistema de accionamiento	Motor paso a paso + cinturón de tiempo
Repetir la precisión de posicionamiento	± 0,02 mm
Modo de funcionamiento	Totalmente automático
Método de programación	Programación manual a través de Teach Pendant
Sistema de control	Sistema de control de temperatura constante
Unidad de control	Junta de control
Peso de la máquina	90 kg de peso
Dimensión general (L × W × H)	Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II.
Fuente de alimentación	220 V, 50 ∼ 60 Hz
Rango de control de la temperatura	0 ̊550°C
Método de limpieza de las puntas de soldadura	Limpieza neumática por aire
Interfaz de comunicación externa	USB + RS232
Métodos de soldadura	Soldadura por puntos / soldadura por arrastre
Ambiente de trabajo Temperatura y humedad	5°C a 40°C, 20% a 90% de H.R. (no condensante)

Escenarios de aplicación

Apto para el procesamiento automatizado de soldadura de placas de circuitos PCB, placas flexibles FPC, conectores electrónicos, terminales de arneses de alambre, sensores, módulos pequeños, componentes de audio, electrónica de consumo,electrónica médica, y conjuntos electrónicos para automóviles.

Ventajas del producto

Diseño de trabajo alternado de doble mesa:Dos puestos de trabajo trabajan alternativamente, ahorrando tiempo de espera de carga y descarga y aumentando la eficiencia de la producción
Consistencia de soldadura muy alta:Sustituye la soldadura manual, elimina la calidad inestable causada por el funcionamiento humano y reduce la tasa de defectos
Funcionamiento sencillo y bajo costo de aprendizaje:La programación intuitiva de cuentas de aprendizaje permite a los operadores completar la edición de programas rápidamente sin conocimientos profesionales de programación
Diseño respetuoso con el medio ambiente:El sistema integrado de depuración de humo elimina el humo de soldadura y cumple con las normas ambientales de la fábrica
Larga vida útil y bajo coste de mantenimiento:Cuadro de aleación resistente a la oxidación y componentes de transmisión confiables apoyan la producción industrial ininterrumpida durante mucho tiempo
