Detalles de los productos

Created with Pixso. En casa Created with Pixso. Productos Created with Pixso.

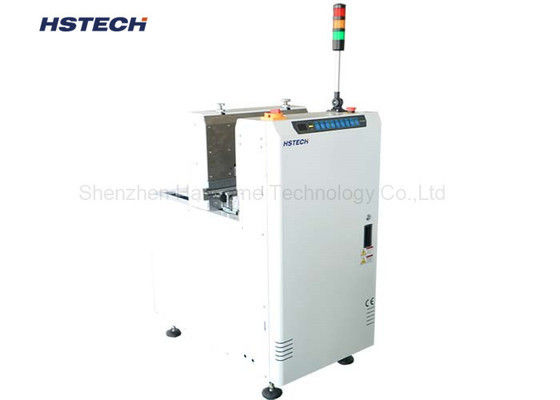

Cargador del PWB
Created with Pixso.

Equipo de manipulación de PCB para líneas SMT

Nombre

Equipo de manipulación de PCB para líneas SMT

Nombre De La Marca: HSTECH
Número De Modelo: Se aplicará el código HS-DS400.
Cuota De Producción: 1 unidad
Precio: negotiable
Condiciones De Pago: T/T
Capacidad De Suministro: 50 PC/Mes
Información detallada
Descripción del producto
Información detallada
Lugar de origen:
Porcelana
Certificación:
CE,ISO
Nombre del producto:
desapilador de PCB
Otro nombre:
Cargador de tablero desnudo
Espesor de PCB:
0.6~4.0m m
Presión de aire:
0,6 MPa
Fuente de alimentación:
AC110V/220V, de una sola fase
Garantía:
1 año
Detalles de empaquetado:
De madera
Capacidad de la fuente:
50 PC/Mes
Resaltar:

Desmonte automático de PCB para SMT

,

Equipo de carga de tablas desnudas

,

Máquina de manipulación de PCB con garantía

Descripción del producto
Desmonte automático de PCB para líneas de producción SMT
ElHSTECH Destacker (cargador de tablas desnudas)es una solución de carga automática de PCB diseñada para separar y cargar de manera eficiente PCB desnudos en una línea de producción SMT. Con control por programa PLC, una estructura de aluminio estable,Compatibilidad con el cinturón de transporte de seguridad ESD y SMEMA, la máquina proporciona una solución práctica para el manejo automatizado de PCB.
El destacker está diseñado para entornos de producción donde la carga continua de PCB, el cambio rápido de producto y el transporte estable de la placa son importantes.Modo de transmisión, proporcionando una mayor flexibilidad a la hora de integrar la máquina en diferentes configuraciones de la línea de producción de PCB.
HSTECH ofrece dos modelos estándar,Se aplicará el código HS-DS400.ySe aplicará a los vehículos de las categorías M1 y M2., soportando diferentes rangos de tamaño de PCB para satisfacer diversos requisitos de producción.
Características clave
Control del programa del PLC
El Destacker utilizaControl por programa de un PLCpara gestionar la secuencia de funcionamiento de la máquina y el proceso de carga de PCB. El sistema de control basado en PLC proporciona una operación estable y conveniente para la producción diaria,con una capacidad de carga de más de 300 W,.
Estructura de aluminio de uso pesado
La máquina adopta unestructura de aluminio con un diseño de fondo pesadoLa base reforzada ayuda a evitar el desplazamiento no deseado de la máquina durante el funcionamiento y proporciona una plataforma estable para el manejo continuo de PCB.Este diseño es especialmente adecuado para entornos de producción donde la estabilidad del equipo es importante para la transferencia fiable de la placa.

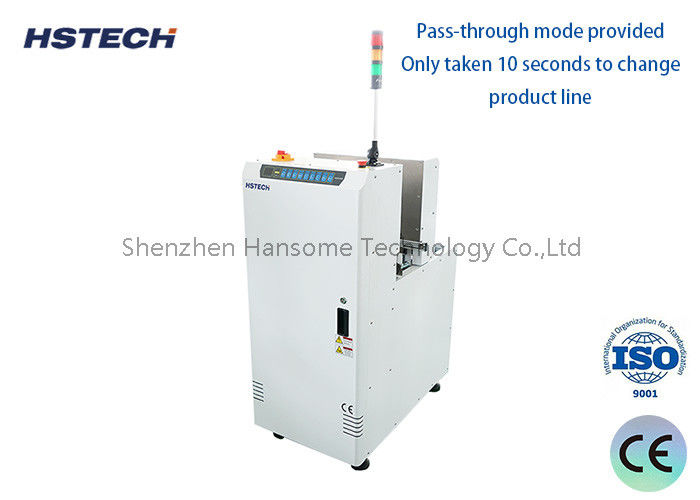

Modo de paso
A. NoModo de transmisiónEl destacker puede configurarse para soportar diferentes requisitos de manipulación de PCB, dependiendo del diseño de producción.facilitando la integración con los equipos SMT aguas arriba y aguas abajo.
Cambio rápido de producto
El Destacker está diseñado para un cambio de producto conveniente.solo se requieren aproximadamente 10 segundos para cambiar la línea de productosEsta capacidad de cambio rápido es particularmente útil para entornos de producción que manejan múltiples modelos de PCB y cambios frecuentes de producto.
Control fácil de usar
Las características de la máquinabotones de control convenientespara una operación sencilla.Opción de control con pantalla táctilTambién está disponible, proporcionando una interfaz alternativa para los clientes que requieren una experiencia de operación de la máquina más conveniente.
Carga ininterrumpida de PCB
El Destacker apoyacarga ininterrumpida, contribuyendo a mantener un suministro continuo de PCB a la línea de producción.Esta característica puede reducir las interrupciones innecesarias durante el manejo de PCB y es adecuada para entornos de producción SMT automatizados donde se requiere una alimentación estable de la placa.
Cinturón de transporte ESD
La máquina está equipada con unCinturón de transporte ESDEl diseño de transporte orientado a la ESD es adecuado para entornos de fabricación electrónica donde la protección electrostática es una consideración importante durante el manejo de PCB.
Display inteligente de errores de la máquina
El Destacker proporciona una auto-programadasistema de visualización de errores de la máquinaCada código de error corresponde a las instrucciones de mantenimiento correspondientes, que se colocan en la parte trasera de la puerta de la máquina.Esto permite a los operadores y al personal de mantenimiento identificar rápidamente el tipo de error de la máquina y consultar la información de mantenimiento correspondiente.
Compatibilidad con SMEMA
El Destacker esCompatible con SMEMA, por lo que es adecuado para su integración con equipos de línea de producción SMT compatibles.Esto permite incorporar el cargador de placa desnuda en un sistema automatizado de manipulación de PCB junto con otros equipos de línea SMT.
Cómo funciona el detector de PCB
ElCargador de placa desnuda / Descargador de PCBse coloca al comienzo de la línea de producción de PCB.y el destacker separa y transfiere las tablas individualmente al equipo de producción en la cadena descendente.
La máquina continúa el proceso de carga de acuerdo con la secuencia de operación programada, proporcionando un suministro estable de PCB desnudos a la línea SMT.Este tipo de manejo automatizado de PCB puede ayudar a los fabricantes a reducir el manejo manual de la placa y mejorar la consistencia de la alimentación de PCB entre los procesos.
Diseñado para el manejo de PCB SMT
El destacador HSTECH es adecuado para líneas de producción de PCB donde se requiere carga automática de placa desnuda.
  • Líneas de producción SMT
  • Líneas de ensamblaje de PCB
  • Fabricación de PCBA
  • Fabricación de productos electrónicos
  • Producción del SME
  • Producción de productos electrónicos OEM/ODM
  • Sistemas automatizados de manipulación de PCB
Puede utilizarse como parte de una solución más amplia de manipulación de PCB junto conConvectores de PCB, amortiguadores, descargadores y otros equipos de líneas SMT.
Especificaciones técnicas
Modelo Tamaño de PCB eficiente Las dimensiones de la máquina Peso
Se aplicará el código HS-DS400. Se aplicarán las siguientes medidas: 505 × 825 × 1200 mm 200 kg de peso
Se aplicará a los vehículos de las categorías M1 y M2. Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1 y M2. Se aplicarán los siguientes requisitos: 250 kg de peso
¿Por qué elegir el destacador de PCB de HSTECH?
Manipulación de PCB estable
La estructura de aluminio de alta resistencia y el diseño del fondo pesado ayudan a garantizar un funcionamiento estable del equipo durante la carga de PCB.
Producción flexible
El modo de paso y la compatibilidad SMEMA permiten integrar la máquina en diferentes configuraciones de línea de producción SMT.
Cambios rápidos
Aproximadamente10 segundos.se requieren para el cambio de línea de productos, lo que hace que la máquina sea adecuada para entornos de producción con múltiples modelos de PCB.
Carga continua
La función de carga ininterrumpida ayuda a mantener un suministro continuo de PCB para los procesos SMT aguas abajo.
Fácil mantenimiento
La pantalla de errores programada y las correspondientes instrucciones de mantenimiento ayudan a los operadores a identificar los problemas de la máquina de manera más eficiente.
Protección de la DSE
El cinturón de transporte ESD está diseñado para aplicaciones de manipulación de PCB en entornos de fabricación electrónica.
Aplicación típica de la línea SMT
Una configuración típica de manipulación de PCB puede organizarse como:
Carga de PCB desnudos -> Descarga de PCB -> Transportador -> Impresión de pasta de soldadura -> Recolección y colocación -> Reflujo -> AOI -> Descarga de PCB
El destacador HSTECH puede servir como elequipos de carga de PCB de extremo delanteroEn el caso de los fabricantes que actualizan una línea de producción existente, el proceso de fabricación de la SMT consiste en la introducción automática de PCB desnudos en el proceso de producción.el Destacker también puede considerarse como una solución de automatización para reducir las operaciones manuales de carga de PCB.
Detector de PCB para la producción de múltiples PCB
Para los fabricantes de EMS y PCBA que manejan diferentes modelos de PCB, el cambio rápido de producto puede ser una parte importante de la flexibilidad de la producción.El Destacker HSTECH está diseñado con un concepto de cambio rápido, que requiere aproximadamente 10 segundos para cambiar la línea de producto. Esto lo hace adecuado para entornos de producción donde se necesitan procesar diferentes productos de PCB en la misma línea.
Combinada con control PLC, operación conveniente y funcionalidad de paso, la máquina proporciona una solución práctica para el manejo automatizado de PCB desnudos.
