Control del PLC del transportador de transbordadores de PCB SMT de alta velocidad

Equipo compatible con SMEMA para el transporte de placas de circuito impreso sin costuras

Introducción del producto

El transportador de transporte de PCB es un equipo profesional automatizado de manipulación de PCB especialmente diseñado para líneas de producción SMT, dedicado a lograr estables, eficientes,y transferencia sin fisuras de placas de circuitos impresos entre diferentes estaciones de procesamiento SMTComo un dispositivo auxiliar básico para las líneas de producción de fabricación electrónica inteligente, este transportador de transporte de PCB automatizado combina perfectamente con el equipo SMT convencional,Resolver los problemas del acoplamiento de PCB, transmisión y transición en el proceso de producción de la línea de montaje.el transportador de transporte de PCB realiza la alimentación de PCB totalmente automática sin tripulación, transporte y conmutación de transporte, conexión efectiva de impresoras de pasta de soldadura, máquinas de colocación, hornos de reflujo, detectores de AOI y otros equipos SMT.Es compatible con varios tipos de PCB de diferentes tamaños y espesores, con una gran versatilidad, y es un equipo clave esencial para mejorar el nivel de automatización y la continuidad de producción de las líneas de producción SMT modernas.

Características clave

• Diseño cerrado del módulo de seguridad- Garantiza un funcionamiento seguro manteniendo la estructura compacta
• Control del PLC- Proporciona un control automatizado preciso para una mayor fiabilidad operativa
• Motor paso a paso y cinturón de precisión en movimiento- Proporciona alta precisión y movimiento suave para el manejo constante de PCB
• Ajuste de anchura paralela suave- Ofrece un control flexible para adaptarse a varios tamaños de PCB

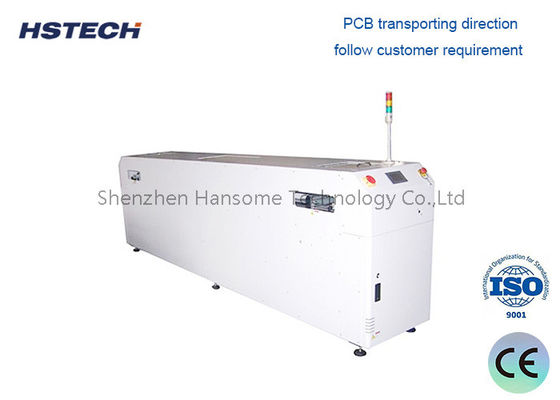

• Dirección de transporte personalizada- Dirección ajustable según las necesidades específicas del cliente
• Panel de control de pantalla táctil- Interfaz de usuario intuitiva para un fácil seguimiento y ajuste
• Display de luz de torre de tres colores- Indicador de estado visual con luces rojas, amarillas y verdes
• Compatibilidad SMEMA- Compatible con las normas de la Asociación de Fabricantes de Equipos de Montaje Superficial

Especificaciones técnicas

Función primaria

Esta unidad redirige el flujo de PCB a diferentes canales, lo que permite transiciones suaves entre las configuraciones de 2 líneas a 1 línea o de 1 línea a 2 líneas.El sistema proporciona flexibilidad de enrutamiento dinámico para operaciones de manipulación de PCB optimizadas.

Parámetros técnicos

• Alturas de transporte:910 ± 20 mm
• Distancia de traducción:2000 mm estándar o personalizable
• Tiempo de traducción:Personalizable en función de las necesidades de producción
• Número de automóviles de viaje:Vehículo único o doble (opcional)
• Método de traducción:Motor paso a paso + cinta transportadora
• El carril fijo:1er y 4er rieles fijados para la estabilidad
• Dirección de transferencia:L-R o R-L para la configuración flexible de la línea
• Modo de transferencia de PCB:2 en 1 fuera, 1 en 2 fuera, o 2 en 2 fuera opciones
• Presión del aire:Entre 4 y 6 bar
• espesor del PCB:Se aplicarán las siguientes medidas:
• La señal:Compatible con el SMEMA

Aplicaciones típicas

• Equilibrio de línea SMT: Puente de las brechas de tiempo de ciclo entre las máquinas de recogida y colocación rápidas y los hornos de reflujo o las estaciones de inspección más lentos.
• Asamblea de dos lados: Buffer y transferencia de PCB entre los procesos de colocación del primer lado y del segundo lado.
• Fabricación de productos electrónicos para automóviles: Asegurar la transferencia estable de PCB de gran formato para la producción de ECU, sensores y módulos de potencia.
• Recolección de electrónica de consumo: Manejo de la producción en gran volumen de PCB de teléfonos inteligentes, tabletas y dispositivos portátiles con tiempo de inactividad cero.
• Fabricantes contratados: Adaptación rápida a diferentes proyectos de clientes con capacidad de amortiguador ajustable y velocidad de transferencia.

¿Por qué elegir nuestro transportador de transbordadores de PCB?

A diferencia de los transportadores de transferencia básicos que dependen de un simple movimiento de cinta sin capacidad de amortiguación,Nuestro transportador de lanzadera combina la transferencia de alta velocidad con el amortiguamiento inteligente para eliminar los paros de línea causados por desajustes de procesoEl marco de acero reforzado con patas antivibración garantiza un funcionamiento estable incluso a velocidad máxima, mientras que el diseño modular permite un fácil mantenimiento con acceso sin herramientas a las piezas de desgaste.La interfaz HMI proporciona datos en tiempo real sobre el número de personas a bordo, tiempo de transferencia y estado del búfer, lo que permite a los operadores optimizar el rendimiento de la línea e identificar posibles problemas antes de que causen tiempo de inactividad.

También ofrecemos capacidades de búfer personalizables, longitudes de transportador extendidas y versiones compatibles con salas limpias para entornos de fabricación sensibles.

¿Listo para eliminar los cuellos de botella en su línea SMT?

Nuestro transportador de transporte de PCB garantiza un flujo fluido y continuo entre todas las estaciones, maximizando el rendimiento y la eficiencia de su línea.Póngase en contacto con nosotros hoy para un plan de integración personalizado, demostración en vivo, o oferta competitiva, déjenos ayudarles a convertir su línea de producción en una potencia de alta velocidad y alto rendimiento.
