Máquina automática de recubrimiento de conformes selectivos para el proceso PCBA SMT Backstage

Máquina automática de recubrimiento de conformes selectivos para el proceso PCBA SMT Backstage

Nombre De La Marca:	HSTECH
Número De Modelo:	Se aplicará el método HS-CC300.
Cuota De Producción:	1 juego
Precio:	negotiable
Condiciones De Pago:	L/C, D/P, T/T, Western Union, MoneyGram
Capacidad De Suministro:	100 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

CE,TUV

Nombre del producto:

máquina de capa selectiva 3Axis

Axis:

3 Aixs or 5Axis

fuente de alimentación:

El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido

Alturas de transporte:

920±20m m

Peso de la máquina:

600 kg de peso

Dimensión de la máquina:

1060 x 1200 x 1700 mm

Detalles de empaquetado:

Casilla de madera, con espuma en el interior

Capacidad de la fuente:

100 juegos por mes

Resaltar:

máquina de sellado por vacío industrial

Dispensador automático del pegamento

Descripción del producto

Máquina automática de recubrimiento conformable selectivo para el proceso de backstage PCBA SMT

Introducción del producto

1. La plataforma de accionamiento de los ejes X, Y, Z adopta un husillo de bolas de precisión con servomotor Fuji.

2. Logra un recubrimiento selectivo para varios tipos de PCB.

3. Recubrimiento y dispensación en línea recta, círculo y arco.

4. Puede recubrir eficazmente y de manera uniforme el borde de los componentes, eliminando el efecto de sombra de pulverización.

5. Precisión: ±0.02mm.

6. Con alta velocidad, alta fiabilidad y alta estabilidad del sistema de transmisión y control.

7. 2 válvulas pueden cambiar la acción de pulverización y recubrimiento automáticamente, para lograr un proceso de recubrimiento de PCB de alta densidad.

8. Con función inteligente de ajuste automático de ancho (ajuste automático después de ingresar el ancho de la placa).

Especificaciones de la máquina

Nombre del producto	Máquina de recubrimiento conformable selectivo
Modelo	HS-CC300
Altura de transmisión	920±20mm
Ancho del transportador	50-450mm/o personalizado
Transmisión	De izquierda a derecha, o de derecha a izquierda
Altura del componente	arriba y abajo máx. 100mm
Tamaño del borde de la placa PCB	≥5mm
Velocidad de transporte	0-12000mm/min
Velocidad de accionamiento de 3 ejes	800mm/s
Precisión de repetición	±0.02mm
Programas de almacenamiento	hasta 1000
Fuente de alimentación	AC220/110V
Presión de aire	4-kgf/cm2
Tanque de pegamento	10L, agitación manual
Modo de control	PC industrial + tarjeta de control de movimiento
Ajuste de guía lineal	Ajuste inteligente
Modo de programación	Enseñanza manual
Puerto de comunicación	SMEMA
Fuente de iluminación	Fuente de iluminación autoequipada
Fuente de iluminación de detección	Autoequipada
Software	Windows + software de recubrimiento
Motor de accionamiento	Motor paso a paso (2 piezas)
Modo de accionamiento de 3 ejes	Servomotor + módulo de controlador de tornillo + Cilindro eléctrico
Número de válvulas de goma	1 válvula de pulverización + 1 válvula de dispensación
Ancho de pulverización	3-20mm
Método de pulverización	Automático
Potencia total	2.6kW
Cuerpo de la máquina	Acero inoxidable
Peso de la máquina	600kg
Dimensión de la máquina	1060x1200x1700mm

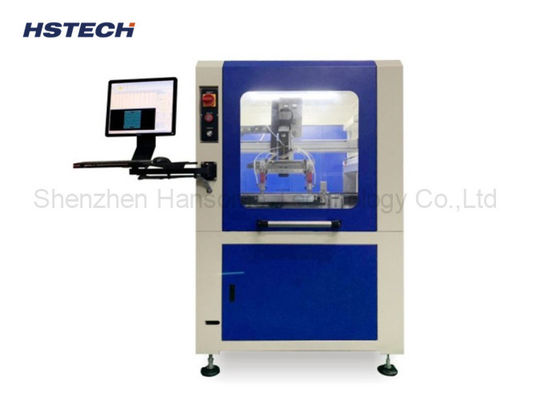

Máquina automática de recubrimiento de conformes selectivos para el proceso PCBA SMT Backstage 0

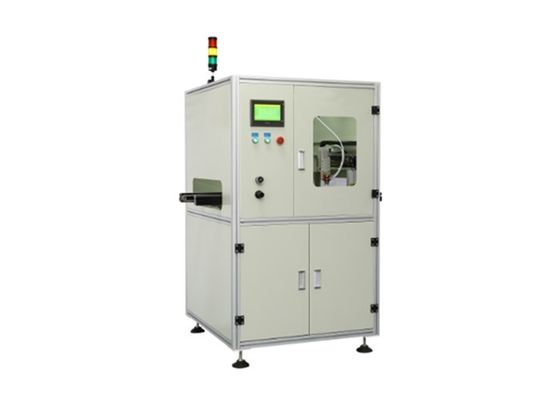

Máquina automática de recubrimiento de conformes selectivos para el proceso PCBA SMT Backstage 1
