Lugar de origen: | China |
Nombre de la marca: | HSTECH |
Certificación: | CE |
Número de modelo: | HS-206 |
Cantidad de orden mínima: | 1 set |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | Paquete de madera |
Tiempo de entrega: | 5-7 días |
Condiciones de pago: | T / T, Western Union, MoneyGram |
Capacidad de la fuente: | 100 piezas por semana |
nombre: | PWB de paletas de mudanza Depanelize del separador del PWB de la máquina del separador del PWB | El otro nombre: | Cortadora automática del PWB de SMT |
---|---|---|---|
Longitud de placa de circuito impreso: | Máximo 600 mm, o personalizado | Tipo: | Cuchilla que se mueve para cortar el PWB |
Uso: | cortar toda clase de PWB con el V-surco | Material de la cuchilla: | Acero de alta velocidad importado SHD61 |
Calidad: | Durable, de alto rango | Garantía: | 1 año |
Alta luz: | cortadora del tablero del PWB,máquina depaneling del PWB |

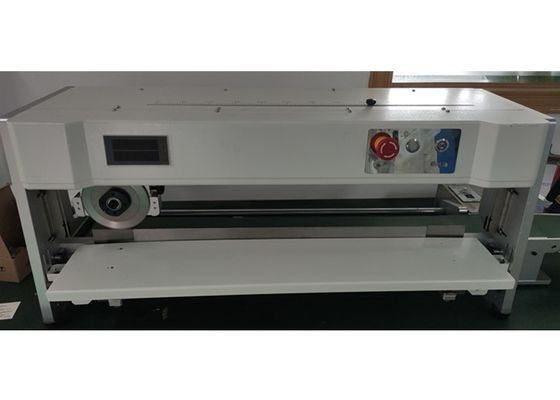

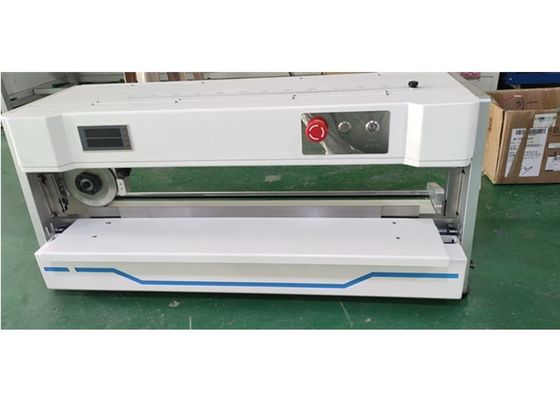

Máquina de separación de placas de PCB SMT 600 mm Distancia de viaje con cortina de luz
Introducción
Esta máquina adopta el balde de acero de alta velocidad de la marca japonesa como herramienta de corte, usa una combinación de cuchilla circular y lineal para terminar el proceso de separación, la cuchilla lineal fija el PCB en la parte inferior,y hoja circular moviéndose para cortar todo el circuito impreso en pequeñas PC PCBEs una máquina de separación de PCB fácil y conveniente, adecuada para cortar todo tipo de placas de materiales con la ranura en V, como la placa de aluminio, la placa de fibra de vidrio, la placa LED, etc.
Características
1, Las hojas superior e inferior están hechas de acero de alta velocidad de la marca japonesa HKD11, que se puede afilar muchas veces y usar repetidamente.
2, La distancia de viaje max en 600mm, si necesita más también se puede personalizar, la altura de la hoja circular superior se puede ajustar rango en 0-5mm,
El manual del usuario le enseñará cómo hacer el ajuste.
3La anchura máxima de corte de la tabla es ilimitada, mejor a 50-200 mm.
4, toda la máquina está hecha de estructura de acero inoxidable, muy estable y aseguran la precisión de corte.
5La velocidad de corte (velocidad de movimiento de la hoja circular) se puede ajustar libremente.
6La pantalla digital muestra la velocidad de corte y la cantidad de producción.
7, Presión aérea
Especificación
Modelo | HS-203 | HS-206 |
Principio | Insertar la hoja lineal en el tableroLas demás máquinas y aparatos de corte | |
Cuchillo | Cuchilla lineal inferior, cuchilla circular superior | |
Válvula de tensión | Las emisiones de gases de efecto invernadero y los gases de efecto invernadero no deben ser considerados como gases de efecto invernadero. | |
Tamaño de la cuchilla (cuchilla circular) | φ125 mm*30 mm*3 mm | |
Tamaño de la hoja ((cuchilla lineal) | Para el uso en vehículos de motor | |
Duración máxima de corte | 5 ~ 400 mm | 5 ~ 600 mm |
espesor de los PCB | 0.8 ~ 3 mm | |
Velocidad de separación | La velocidad de salida de los motores de combustión interna es de 300 mm/s. | |
Ancho de separación | Mejor 1 ~ 200 mm | |
Altura de los componentes | ≤ 32 mm ((o personalizado) | |
El poder | 60 W | |
Dimensión de la máquina | Las demás partidas de la caja: | Las medidas se aplicarán en el caso de los vehículos de la categoría M1 y M2. |
Peso | 55 kg de peso | 75 kg |
Aplicación
(Apto para todo tipo de placa de PCB de ranura en V:FR4, placa de aluminio, placa de fibra de vidrio, placa LED, placa de tira LED)
