| Lugar de origen: | China. |
| Nombre de la marca: | HSTECH |
| Certificación: | CE |
| Número de modelo: | Se aplicará a los productos de la categoría HS-RM-288: |
| Cantidad de orden mínima: | 1 SET |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Paquete de madera |
| Tiempo de entrega: | 7~9 días laborables |
| Condiciones de pago: | T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 100 sistemas por mes |
| Nombre del producto: | Enrutador de PCB fuera de línea | la garantía: | 1 año |
|---|---|---|---|
| Control de las emisiones: | Pantalla táctil | PLC: | MITSUBISHI |
| Marca de la retransmisión: | Schneider | interruptor optoelectrónico: | - ¿ Qué? |
| El material: | De aleación de aluminio | Condición: | nuevo |
| El grosor: | 0.6-4.0 mm | Señales: | SMEMA |
| Aplicación: | Asamblea electrónica | El color: | De plata |
| Sistema de control: | PLC | Producción de equipos OEM/ODM: | Disponible |
| Consumo de energía: | 200w | suministro de energía: | AC220V |
| Presión de aire: | 4-6bar | Velocidad: | 200-300pcs/min |
| El tipo: | Automático | Peso: | 220/240KG |

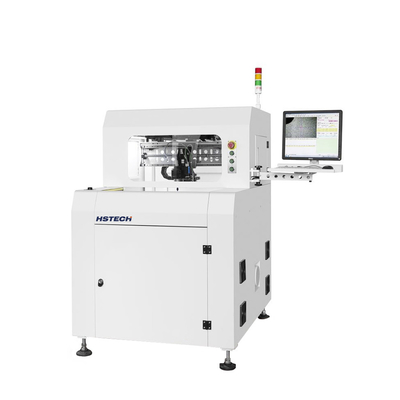

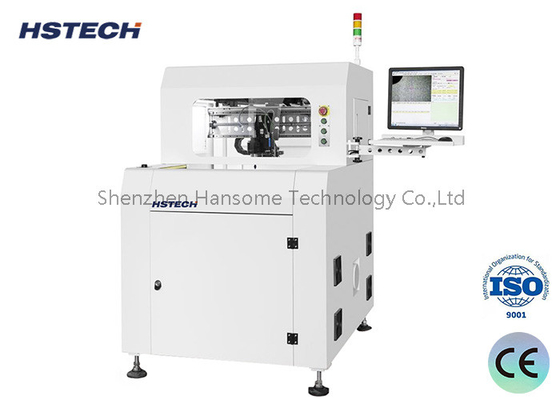

Configuración estándar de alta velocidad Alemania Sycotec Eje Ultra Bajo Ruido de Trabajo Offline PCB Router
- ¿ Qué?Detalles técnicos
| Modelo | RM-288 | El RM-388 | ||||||||
| Estructura | Espinilla única, plataformas de trabajo dobles | |||||||||
| Tamaño de la máquina ((mm) | 1000*1200*1550 | |||||||||
| Peso bruto | 700 kg de peso | |||||||||
| Tamaño del colector de polvo ((mm) | 625*600*1600 | |||||||||
| Potencia del colector de polvo | 3 CV/2,2 kW | |||||||||
| Recolector de polvo Peso | El peso total es de: | |||||||||
| Método de recogida de polvo | Colección de fondo | |||||||||
| Tamaño de la plataforma de trabajo | 300*400 mm | |||||||||
| Tipo de conducción de la plataforma | Plataforma rotativa doble, cortadora de precisión con inversor de motor de 3 fases | |||||||||
| Sistema de conducción | Eje X/Y/Z accionado por un servomotor,eje W accionado por un inversor de frecuencia de tres fases | |||||||||
| Eje de enrutamiento | 5000 ~ 50000 rpm, enfriamiento automático | 5000 ~ 60000 rpm, enfriamiento automático | ||||||||
| Velocidad de corte | 1 a 100 mm/s | |||||||||
| Precisión de corte | ± 0,05 mm | |||||||||
| Precisión de repetición | ± 0,02 mm | |||||||||
| Velocidad de movimiento del eje | Se aplican las siguientes medidas: | |||||||||
| Método de monitorización del eje Z | A motor de tornillo, doble guía | |||||||||
| Kit de enrutador | corte de fresado,φ0,8~φ3,0 rotación a la izquierda,acero de tungsteno | |||||||||
| Control de la vida útil de la herramienta | Control de programas de software | |||||||||
| Función de protección activa | cortina de luz segura | |||||||||
| Puerta de seguridad | Puerta manual | |||||||||
| El error es muy grave. | - ¿ Qué? | |||||||||
| Método del programa | Auto-programación, cámara controlada por teclado y ratón | |||||||||
Resumen del producto
En el caso de las máquinas de corte automática de PCB, el equipo de fresado de secado por husillo de alta velocidad para cortar PCB de alta densidad y otros materiales de sustrato.
Características
Sistema de supervisión
El uso de una cámara CCD de alta resolución permite al usuario editar la trayectoria de corte fácilmente con su función de calibración automática, lo que resulta en una operación de corte muy precisa.
Sistema de movimiento
Los ejes X, Y y Z están hechos de un tornillo de guía de bolas de precisión de grado de rectificación y accionados por un servomotor CA, logran un buen y estable rendimiento de movimiento,con frecuencia de hasta 1K Hz, tiempo de respuesta de alta velocidad y filtros de reducción de choques automáticos.
Kit innovador de routers colgantes
El diseño del eje motriz situado en el centro, y el esclavo en ambos lados, que aseguran la estabilidad y precisión,resulta en una estructura armoniosa y tamaño compacto.(50% más pequeño que el estándar de la industria).
Estructura del banco de trabajo giratorio
El diseño del banco de trabajo está impulsado por una alta segmentación del par de tracción ((180 grados), que proporciona más precisión y estabilidad que los bancos de trabajo de máquinas impulsadas por cilindros.Este innovador diseño de banco de trabajo rotativo también permite el funcionamiento simultáneo de diferentes algoritmos de corte tanto en el banco de trabajo A como en el B, reduciendo así la capacidad inactiva de cambio y maximizando la productividad.
Sistema de recogida de polvo
El sistema de recogida de polvo y el soplador antistatico mantienen el sistema limpio durante el funcionamiento, con un ruido muy bajo.
Gestión de las hojas
El uso de la hoja de corte por etapas reduce en gran medida el coste de los consumibles.
Sistema de corte
El corte de fresado es accionado por un husillo de alta velocidad con las ventajas de una fuerza de corte reducida, alta precisión, bajo ruido y adecuado para todos los PCB curvos, como redondo, recto, tipo L o U,cuadrados y formas de arco.
Sistema de autodiagnóstico de recuperación
El sistema de autodiagnóstico permite una fácil solución de problemas de mal funcionamiento durante la producción y reduce el tiempo de inactividad.
Dibujo automático
Sistema operativo amigable
Sistema operativo Windows7/10 versión en inglés, sencillo de depurar y operar.
Resumen del producto
En el caso de las máquinas de corte automática de PCB, el equipo de fresado de secado por husillo de alta velocidad para cortar PCB de alta densidad y otros materiales de sustrato.
Ventajas
1Configuración estándar de eje de alta velocidad de Alemania Sycotec
2, ruido de trabajo ultra bajo (menos de 75 dB)
