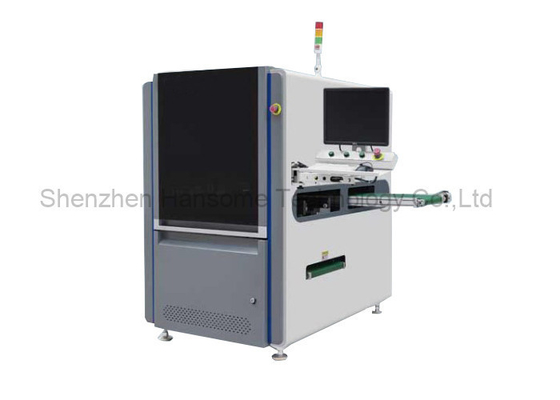

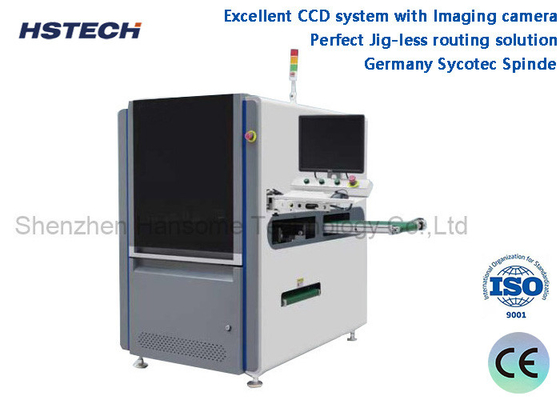

Alemania Sycotec Spinde Excelente sistema de CCD con cámara de imagen en línea PCBA Router Machine

1, Use el husillo Sycotec Spinde de Alemania, máx. 1000000 RPM y función de cambio automático de herramientas.

2, El cepillo ESD en la parte inferior de la PCBA tiene un efecto perfecto de absorción de polvo.

3, Excelente sistema CCD con cámara de imagen, lente Moritex y fuente de luz de nivel de medición, para soportar la calibración, compensación y posicionamiento de la máquina, con gran estabilidad y capacidad anti-perturbación.

4, Solución de enrutamiento perfecta sin plantilla, compatible con tamaños de PCB de 20*20~350*350 mm, y el dispositivo de recogida puede realizar una extracción e instalación rápidas, alta fiabilidad y bajo costo.

5, Repertorio de herramientas estándar con tres tipos de herramientas de 3,175, cada una con 10 piezas en el interior. Con sistema de sujeción de precisión y sistema de elevación, X1, Y1 y Z1 para cambiar las herramientas.

6, Solución de descarga 1: La PCBA después del corte se colocará en la cinta ESD, luego entrará en la línea de prueba o ensamblaje. Solución de descarga 2: Con la unidad de descarga por lotes, la abrazadera colocará la caja de la bandeja.

7, La fresa es impulsada por un husillo de alta velocidad con las ventajas de una fuerza de corte reducida, alta precisión, bajo ruido y adecuada para todas las formas de PCBA, como redondas, líneas rectas, tipo L o U, cuadrados y formas de arco.

8, Sistema de versión en inglés Win7/Win10

Tamaño de la máquina

Detalles

1, Cambio automático de herramienta de corte

2, Detección de cuchillo roto

3, Modo de producción automático

4, Función de estadísticas SPC y coincidencia con el sistema ERP

5, Opcional para colector de polvo de vacío a prueba de explosiones y monitor de volumen de aire

Sistema de enrutamiento de PCBA perfecto sin plantilla para fijar la placa, compatible con tamaños de PCB de 20x20~350x350 mm, y el dispositivo de recogida puede realizar una extracción e instalación rápidas, alta fiabilidad y bajo costo.

Descarga en línea de cinta ESD

Solución de descarga 1: La PCBA después de la separación se colocará en la cinta ESD, luego entrará en la línea de prueba/ensamblaje.

Solución de descarga 2: Con la unidad de descarga por lotes ARM710-1, la abrazadera se colocará en la caja de la bandeja de ARM710.
