| Lugar de origen: | China. |
| Nombre de la marca: | HSTECH |
| Certificación: | CE |
| Número de modelo: | Se aplicarán las siguientes medidas: |
| Cantidad de orden mínima: | 1 SET |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Paquete de madera |
| Tiempo de entrega: | 7~9 días laborables |
| Condiciones de pago: | T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 100 sistemas por mes |
| Nombre del producto: | Máquina de enrutador PCBA en línea | la garantía: | 1 año |
|---|---|---|---|
| Control de las emisiones: | Pantalla táctil | Marca de la retransmisión: | Schneider |
| interruptor optoelectrónico: | - ¿ Qué? | El material: | De aleación de aluminio |
| Condición: | nuevo | Señales: | SMEMA |
| Aplicación: | Asamblea electrónica | El color: | De plata |
| Sistema de control: | PLC | Producción de equipos OEM/ODM: | Disponible |
| Consumo de energía: | 200 W | El tipo: | Automático |

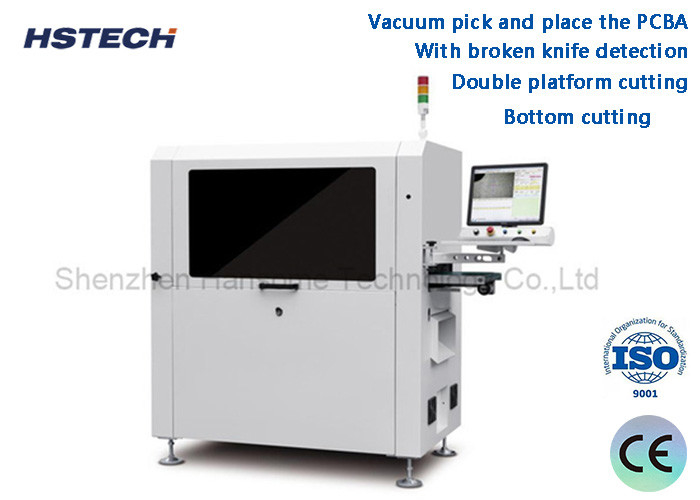

Corte de plataformas dobles con detección de cuchillo roto Máquina de enrutador PCBA en línea
Introducción
Esta máquina es una máquina de enrutamiento automático en línea PCBA, utilizando el tallo cortador de fresado de acero de tungsteno como la herramienta de lanzamiento, trabajar con accesorios personalizados para fijar el PCBA,También limpiar el polvo con un colector de polvo después de cortar, correa ESD para transportar al dispositivo aguas abajo.
Características
1, aspirador recoger y colocar el PCBA.
2, cortando el fondo.
3, doble corte de plataforma.
4, con detección de cuchillo roto.
5Conecta la línea de producción automática.
6, las estadísticas del SPC funcionan y coinciden con el sistema ERP.
7, puede equiparse con cambio automático de herramientas, función a prueba de explosión de aspiradora y función de monitoreo del volumen de aire.
| Modelo | Se trata de un sistema de control de velocidad | |
| Tamaño máximo del PCB | Para el uso en el sector de los automóviles | |
| Tamaño mínimo del PCB | Las demás: | |
| espesor de los PCB | 0.4-6 mm | |
| Altura de la transmisión | Las demás partidas | |
| Dirección del transporte | De izquierda a derecha | |
| Velocidad de transporte | La velocidad máxima es de 1500 mm/s (máx.) | |
| Modo de carga | Esquinas de guía de transporte de tipo sección | |
| Ajuste de la anchura del carril | Automático | |
| Interfaz de comunicación | El SMEMA | |
| Posicionamiento de los PCB | Posicionamiento de los accesorios | |
| Sistema de recogida | La succión al vacío recoge | |
| Espinillo de corte/velocidad | 60,000 rpm/min, marca alemana ((opcional 100,000 rpm/min, marca alemana) | |
| Tipo de refrigeración | Tipo de autoenfriamiento | |
| Cambio automático de herramientas | Opcional | |
| Comprobar el cuchillo roto | - ¿ Qué? | |
| Velocidad de separación | 5-100 mm/s | |
| Precisión de corte | ± 0,05 mm | |
| Conjunto de fresado | φ0,8~φ3,0 posicionamiento lateral derecho, eje de acero de tungsteno | |
| Precisión de posicionamiento repetida | ± 0,1 mm | |
| Velocidad de movimiento coordinada | Se aplicará el método siguiente: | |
| Tipo de placa exterior | Unidad de transporte de correa ESD / de transmisión de paneles por lotes | |
| Recolección de residuos | Recolección de residuos de los armarios | |
| Programación del procedimiento | GERBER Importación de dibujos / programa de edición a través del sistema visual | |
| Suministro de aire | 5 a 8 kg/cm3 | |
| Fuente de alimentación | El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles. | |
| Tamaño de la máquina | Las dimensiones de las placas de ensamblaje son las siguientes: | |
| Peso | Aproximadamente 800 kg | |

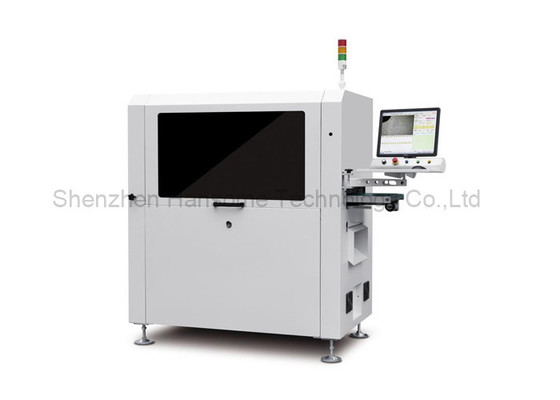

Tamaño de la máquina
Detalles
Recolector de polvo de tamaño inferior.
Excelente sistema de CCD con cámara de imagen, lente de moritex y fuente de luz de nivel de medición, para apoyar la calibración de la máquina,
Compensación y posicionamiento, con gran estabilidad y capacidad anti-disturbación.
Chuck de succión de vacío omnicomponente para recoger, colocar, descargar y producir.
Sistema de descarga compuesto, utilizado la correa antistaico ESD para transportar el producto separado en el lado superior, y el residuo se transporta en el lado inferior, ahorrar mucho espacio por este método.
