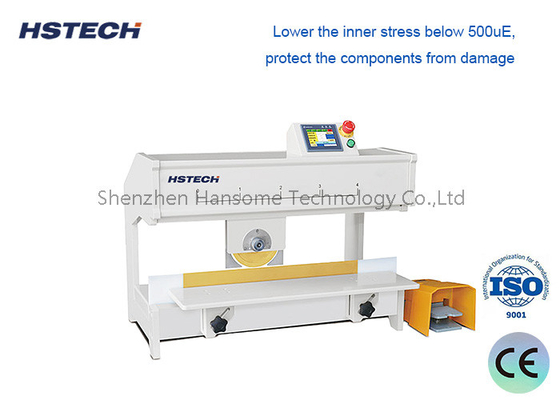

Cuchilla circular superior y cuchilla lineal inferior cortador seguro de placa de circuito impreso

Bandas de LED de hoja circular superior y hoja lineal inferior

Características:

1, puede cortar rápidamente independientemente de la cantidad, muy económico.

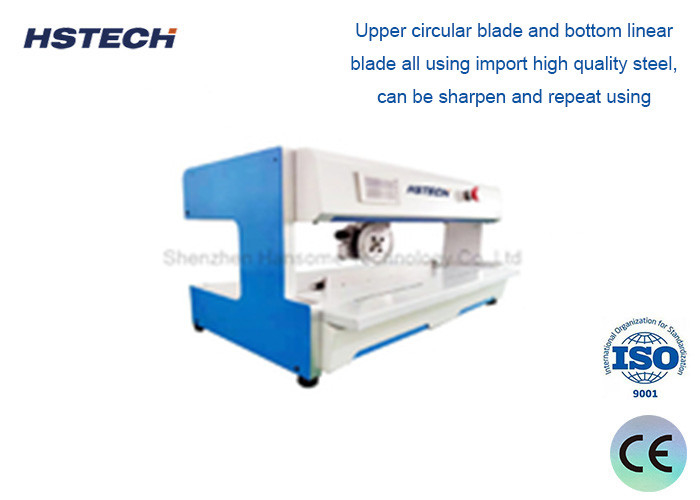

2La hoja circular superior y la hoja lineal inferior, todas utilizan acero de alta calidad importado, se pueden afilar y repetir el uso.

3, Rango de movimiento: ((0~400mm/600mm) a petición de los clientes, la hoja circular puede ajustarse ((0~5mm), adecuada para diferentes gruesos de tablero, eliminando el problema de la ranura de corte en V diferente.

4, La anchura máxima de corte es ilimitada, PCB único mejor a 1 ~ 200mm.

5, La plataforma de operación puede ser ajustada, en función de la altura de los componentes superiores de la PCB, máquina estándar la altura es inferior a 32 mm.

6, protección de alarma buzzer incorporado, también la cortina de luz y la cuchilla protectora doble garantía de seguridad, evitar lesiones del operador.

Especificación:

Principales funciones

Separación eficiente:
Puede separar rápidamente varios PCB de la misma placa base, reducir la intervención manual y mejorar la eficiencia de la producción.
Cortado con precisión:
Utilice un diseño de ranura de corte en forma de V para garantizar que los circuitos y componentes de la PCB no se dañen durante el proceso de separación.
Residuos reducidos:
A través de un proceso de corte preciso, se reduce al mínimo el desperdicio de material.
Opciones de automatización:
Algunos equipos están equipados con un sistema de alimentación automática para mejorar aún más la eficiencia y la consistencia de la producción.

Escenarios de aplicación

Fabricación electrónica:
Ampliamente utilizado en la línea de producción de productos electrónicos, especialmente en la producción en masa, para cortar múltiples PCB en placas de circuito único.
Conjunto de alta densidad:
En los PCB con ensamblaje de componentes de alta densidad, asegúrese de que el proceso de corte no afecte a los pequeños componentes.
Producción de lotes pequeños y de variedades múltiples:
Adecuado para necesidades de producción que requieren el cambio rápido de diferentes modelos de PCB.

Puntos de operación

Parámetros establecidos:
Ajuste la profundidad y la velocidad de corte de acuerdo con el espesor y el tipo de material del PCB.
Mantenimiento regular:
Limpiar e inspeccionar el equipo con regularidad para garantizar la precisión de corte y el rendimiento del equipo.
Funcionamiento seguro:
Seguir las normas de seguridad durante el funcionamiento para garantizar la seguridad de los operadores.

Muestras de placas ((Apto para todo tipo de placas de PCB de ranura en V: FR4, placa de aluminio, placa de fibra de vidrio, placa LED, placa de tira LED)
