Sistema de movimiento de escritorio de 3 ejes Máquina automática de enrutador PCBA de escritorio para desinstalación de línea recta

Nombre De La Marca:	HSTECH
Número De Modelo:	Se trata de un documento de identificación.
Cuota De Producción:	1 juego
Precio:	negotiable
Condiciones De Pago:	D/P, T/T, Western Union, MoneyGram
Capacidad De Suministro:	20 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Nombre del producto:

Máquina de encaminamiento de PCBA de mesa

Plataforma:

No casado

Programación:

Manual de trabajo

Precisión de repetición:

± 001

Duración de corte eficiente:

270*220 mm

Dimensión de la máquina:

420*520*860m m (L*W*H)

Detalles de empaquetado:

Envase de madera

Capacidad de la fuente:

20 juegos por mes

Descripción del producto

Sistema de movimiento de escritorio de 3 ejes, enrutador automático de mesa para PCBA, máquina para despanelar línea recta
Introducción de la máquina

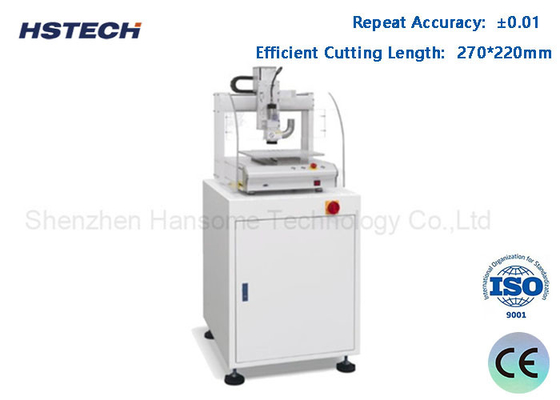

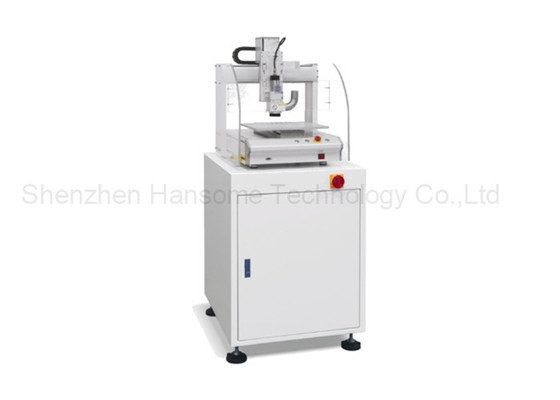

Esta máquina RM-F500 es una máquina enrutadora de PCB vertical, el cuerpo de la máquina incluye dos partes, la parte inferior es la estructura y la parte superior es un sistema de separación de PCB de movimiento de 3 ejes de mesa. El sistema de separación utiliza el teach box para la programación manual, por lo que necesita configurar manualmente cada punto de marca, es un sistema de enrutamiento de PCB rentable.

Características principales

1, Sistema de movimiento de escritorio de 3 ejes.

2, Teach pendant para programación manual.
3, Husillo de enrutamiento de alta velocidad, velocidad de 20000~40000rpm.
4, Guía de la marca Taiwan Hiwin, asegúrese de la precisión y suavidad del sistema de movimiento.

5, Método de colector de polvo en la parte superior, asegúrese de que la plataforma esté limpia.
6, Adecuado para despanelar líneas rectas, arcos y tableros conectados circulares.
7, Sala de operaciones cerrada, seguridad y bajo ruido.

Especificación

Modelo	RM-F500
Estructura	Husillo único, plataforma única
Longitud de corte eficiente	270220mm(xY)
Tipos de corte	Línea recta, arco, circular
Velocidad de movimiento	Eje X/Y/Z 30025090mm/s
Método de recolección de polvo	Recolección superior
Husillo	20000~40000rpm
Husillo de enrutamiento	Max40000rpm
Velocidad de corte	Ajuste de 1-100mm/s
Precisión de corte	±0.03mm
Precisión de repetición	±0.01mm
Programación	Teach box
Conexión externa	USB
Kit de enrutador	fresa,φ0.8~φ3.0 rotación izquierda, vástago de acero de tungsteno
Fuente de alimentación	220V/110V,50/60Hz
Grosor de la placa	0.8-3mm
Tamaño del colector de polvo	600500500mm
Potencia del colector de polvo	750W,1HP
