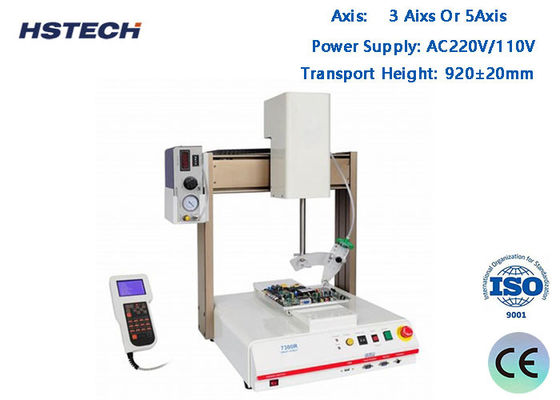

Máquina automática de recubrimiento selectivo de 3 ejes con precisión de ±0,02 mm y ajuste de ancho inteligente para PCBA

Máquina automática de recubrimiento selectivo de 3 ejes con precisión de ±0,02 mm y ajuste de ancho inteligente para PCBA

Nombre De La Marca:	HSTECH
Número De Modelo:	Se aplicará el método HS-CC300.
Cuota De Producción:	1 juego
Precio:	negotiable
Condiciones De Pago:	LC, D/P, T/T, Unión Occidental
Capacidad De Suministro:	100 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

CE,TUV

Nombre del producto:

máquina de capa selectiva 3Axis

Eje:

3 Aixs o 5Axis

Fuente de alimentación:

AC220V/110V

Altura de transporte:

920±20m m

Peso de la máquina:

600 kilos

Dimensión de la máquina:

1060 x 1200 x 1700 mm

Detalles de empaquetado:

Casilla de madera, con espuma en el interior

Capacidad de la fuente:

100 juegos por mes

Resaltar:

Máquina de recubrimiento selectivo con precisión ±0

02 mm

Máquina de recubrimiento conformal con accionamiento por 3 ejes

Descripción del producto

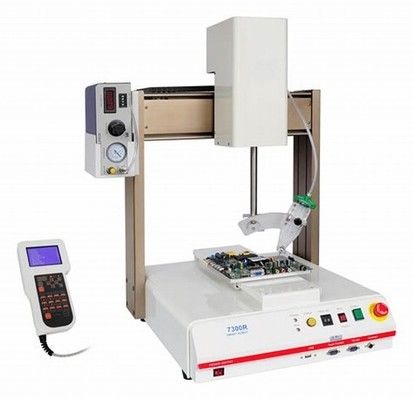

Máquina de Recubrimiento Selectivo Automático para Procesos Posteriores de SMT de PCBA

Esta avanzada máquina de recubrimiento selectivo de 3 ejes está diseñada para aplicaciones de recubrimiento conformante de precisión en procesos posteriores de SMT de PCBA, ofreciendo un rendimiento confiable y de alta velocidad para varios tipos de PCB.

Características y Capacidades Clave

Plataforma de accionamiento de ejes X, Y, Z con tornillo de bolas de precisión y servomotor Fuji
Capacidad de recubrimiento selectivo para varios tipos y configuraciones de PCB
Múltiples patrones de recubrimiento: dispensación en línea recta, círculo y arco
Elimina el efecto de sombra de pulverización con un recubrimiento efectivo de componentes en el borde
Alta precisión: ±0.02mm
Sistema de transmisión y control confiable y de alta velocidad
Sistema de doble válvula para cambio automático de acción de pulverización y recubrimiento
Función inteligente de ajuste automático de ancho
Soporta procesos de recubrimiento de PCB de alta densidad

Especificaciones Técnicas

Especificación	Detalles
Nombre del Producto	Máquina de Recubrimiento Conformante Selectivo
Modelo	HS-CC300
Altura de Transmisión	920±20mm
Ancho del Transportador	50-450mm (personalizable)
Dirección de Transmisión	De izquierda a derecha o de derecha a izquierda
Altura del Componente	Hasta 100mm máximo
Tamaño del Borde de la Placa PCB	≥5mm
Velocidad de Transporte	0-12000mm/min
Velocidad de Accionamiento de 3 Ejes	800mm/s
Precisión de Repetición	±0.02mm
Programas de Almacenamiento	Hasta 1000
Fuente de Alimentación	AC220/110V
Presión de Aire	4-kgf/cm²
Tanque de Pegamento	10L con agitación manual
Modo de Control	PC Industrial + Tarjeta de Control de Movimiento
Ajuste de Guía Lineal	Ajuste inteligente
Modo de Programación	Enseñanza manual
Puerto de Comunicación	SMEMA
Fuente de Iluminación	Fuente de iluminación autoequipada
Fuente de Iluminación de Detección	Autoequipada
Software	Windows + Software de Recubrimiento
Motor de Accionamiento	Motor Paso a Paso (2 piezas)
Modo de Accionamiento de 3 Ejes	Servomotor + Módulo de Tornillo + Cilindro Eléctrico
Número de Válvulas de Goma	1 Válvula de Pulverización + 1 Válvula de Dispensación
Ancho de Pulverización	3-20mm
Método de Pulverización	Automático
Potencia Total	2.6kW
Cuerpo de la Máquina	Acero Inoxidable
Peso de la Máquina	600kg
Dimensión de la Máquina	1060×1200×1700mm
