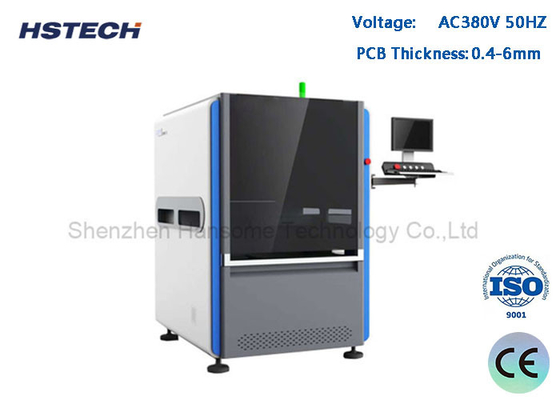

Schneider Relay marca excelente sistema de CCD en línea PCBA Router máquina

1, Utilice Alemania Sycotec Spinde, Max 1000000 RPM y función de conmutación automática de herramientas.

2El cepillo ESD en la parte inferior del PCBA, tiene un efecto de absorción de polvo perfecto.

3, excelente sistema de CCD con cámara de imagen, lente Moritex y fuente de luz de nivel de medición, para apoyar la calibración, compensación y posicionamiento de la máquina,con una gran estabilidad y capacidad anti-disturbación.

4, Solución de enrutamiento perfecta sin Jig, soporte de tamaño de PCB de 20 * 20 ~ 350 * 350 mm, y dispositivo de recogida puede realizar una remoción e instalación rápidas, alta confiabilidad y bajo costo.

5, repertorio de herramientas estándar con tres tipos de 3.175 herramientas, cada una con 10pcs dentro. con sistema de sujeción de precisión y sistema de elevación, X1, Y1 y Z1 para cambiar las herramientas.

6, Solución de descarga1: el PCBA, después de cortado, se colocará en la correa ESD y luego se introducirá en la línea de ensayo o de ensamblaje.Solución de descarga 2: Con la unidad de descarga de lotes, la pinza acoplará la bandeja.

7El corte de fresado es accionado por un husillo de alta velocidad con las ventajas de una fuerza de corte reducida, alta precisión, bajo ruido, y adecuado para todas las formas de pcba, como redondo, línea recta, tipo L o U,Cuadrados y formas de arco.

8, Win7/Win10 versión en inglés del sistema

Tamaño de la máquina

Detalles

1, Cambio automático de herramienta de corte 2, Detección de cuchillo roto 3, Modo de producción automático

4, Función de estadísticas del SPC y sistema ERP de coincidencia

5, Opcional para el colector de polvo de vacío a prueba de explosión y el monitor de volumen de aire

Perfecto sistema de enrutamiento PCBA sin Jig para fijar la placa, soporte 20x20 ~ 350x350mm tamaño de PCB y el dispositivo de recogida puede realizar Rápido desmonta e instalación, alta fiabilidad y bajo coste.

Descarga en línea del cinturón ESD

Solución de descarga 1: el PCBA, después de separarse, se colocará en la correa ESD y luego se introducirá en la línea de ensayo/ensamblaje.

Solución de descarga 2: con la unidad de descarga de lotes ARM710-1, la abrazadera se colocará en la bandeja de ARM710.
