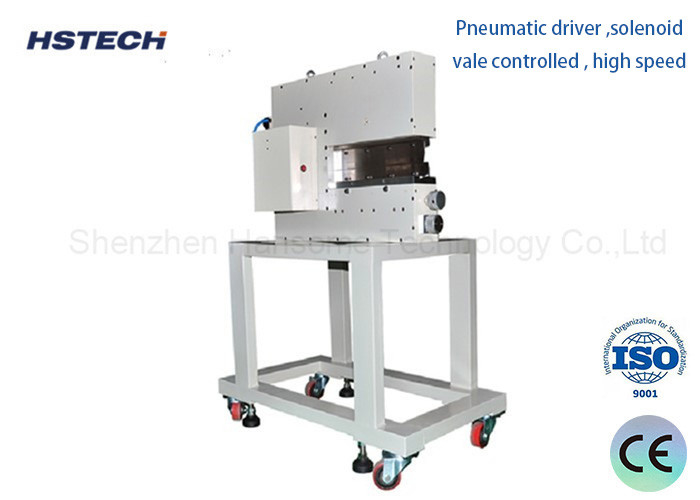

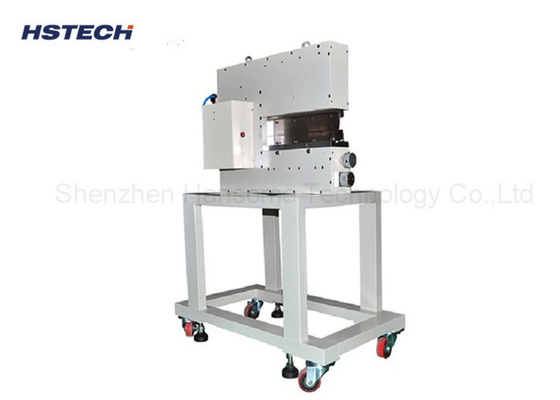

Separación de PCB con cuchilla de guillotina neumática, altura máxima de 40 mm, tensión de corte < 500

Nombre De La Marca:	HSTECH
Número De Modelo:	El HS-310L
Cuota De Producción:	1 juego
Precio:	negotiable
Condiciones De Pago:	T/T, Western Union, MoneyGram, D/P
Capacidad De Suministro:	200 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Nombre del producto:

Despanelador de PCB neumático

Otros nombres:

separador del PWB del V-corte

Válvulas:

El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido

Longitud de placa de circuito impreso:

0 ~ 360 mm

espesor del PCB:

0.1 ~ 2.0 mm

Altura superior de la parte:

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef

Altura inferior de la parte:

20 mm (máximo)

Utilización:

Placa de PCB, placa de aluminio, placa de corte en V, placa LED

Detalles de empaquetado:

paquete de madera

Capacidad de la fuente:

200 juegos por mes

Descripción del producto

40 mm de altura MAX conductor neumático de la cuchilla de la guillotina de los paneles de PCB

Introducción

1- Conducción neumática y control eléctrico, diseño de muestras.El HS-310 se aplica a las placas PCBA o placas delgadas SMD de precisión separadas.

2Las máquinas de separación de cuchillo recto fueron diseñadas para separar los paneles prefijados con cuidado, sin doblarlos ni tensarlos.Incluso los componentes SMD sensibles como los condensadores cerámicos no se dañarán por el proceso separadoMejorar la calidad de los productos.

3Debido al diseño especial de la hoja, las tablas con componentes altos colocados cerca de los bordes pueden separarse de forma segura.cuchillos en forma de cuña se utilizan para cortar los paneles dentro de la ranuraEsto permite separar tablas de menos de 1 mm de espesor de forma segura y sin cortar la tensión.

Características

1. tensión de la fuerza de corte por debajo de 500, sin vibración y ruido durante el proceso de corte para evitar el daño de los componentes precisos.

2- Conducción neumática, control con solenoides, alta velocidad.

3.La altura de la hoja superior e inferior son ajustables, el espacio para la inserción de la placa de PCB se puede ajustar fácilmente ajustando la perilla en el lado superior de la máquina.

4.La altura de la cuchilla inferior ajusta frontal y la porción real se puede ajustar por separado, no se necesita shim, lo que hace que el cambio y ajuste de la cuchilla más fácil.

5.El PCB o placa delgada sin ranura V puede personalizado bandeja y evitar el dispositivo de posicionamiento de estancia.

6La operación y el mantenimiento pueden ser realizados también por personal no cualificado.

Especificación

Nombre del producto	Despanelador de PCB
Modelo	El HS-310L
Alturas de las partes	40 mm como máximo
Alturas en parte descendente	No más de 20 mm
Suministro de aire	5 kgf/cm
Producción	12.5 toneladas (bruto)
Duración de corte eficiente	Entre 1 y 360 mm
Tamaño de la hoja lineal	36043,56 mm
espesor de los PCB	0.1mm~2.0mm ((Con arbusto en V) 0.1mm ~1.0mm ((sin el bosquejo en V))
Material de las hojas	Importar herramientas de acero de alta velocidad de alta calidad
Velocidad de separación	Entre 1 y 300 mm/s
espesor de corte en V	0.3-3.5 mm
Consumo de aire	Se aplicarán las siguientes medidas:
Tamaño de la máquina	Se trata de una muestra de las características de los productos.
Peso	El peso total es de:
Tablero adecuado	Todas las tablas de corte en V

Tableros de solicitud

Separación de PCB con cuchilla de guillotina neumática, altura máxima de 40 mm, tensión de corte < 500 0

Separación de PCB con cuchilla de guillotina neumática, altura máxima de 40 mm, tensión de corte < 500 1

Separación de PCB con cuchilla de guillotina neumática, altura máxima de 40 mm, tensión de corte < 500 2

Equipo de la línea de producción SMT

1, cargador de PCB: el PCB se coloca en el bastidor para alimentar automáticamente la placa a la máquina de la placa de succión.
2, máquina de tarjetas de succión: aspirar automáticamente PCB colocado en la vía, transferir a la máquina de impresión.
3Máquina de impresión: el acero láser sobre la pasta de acero o el pegamento rojo completa la impresión en el PCB.
4"Montaje de alta velocidad: utilizar el equipo para editar el procedimiento de montaje de los componentes en la posición especificada de las piezas, se pueden montar piezas laminadas SOP 28pin,que se caracteriza por una velocidad de montaje rápida.
5"Tabla de conexión:Transferencia del dispositivo de placa de PCB.
6, montaje general: el uso de equipos editados por el programa serán componentes montados en la posición de las piezas especificadas,pueden montarse SOP 28pin o más (incluidos los componentes que pueden montarse en máquinas de alta velocidad) laminadosSe caracteriza por una alta precisión y diversidad de montaje, pero la velocidad de montaje es inferior a la de las máquinas de alta velocidad.
