| Lugar de origen: | China |
| Nombre de la marca: | HSTECH |
| Certificación: | CE |
| Número de modelo: | Se aplicará a los vehículos de las categorías A y B. |
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Envase de madera |
| Tiempo de entrega: | 15~20 días del trabajo |
| Condiciones de pago: | T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 50 juegos por mes |
| Nombre del producto: | Máquina de enrutador PCBA de plataforma única | Garantización: | 1 año |
|---|---|---|---|
| Control de las emisiones: | Pantalla táctil | Marca de la retransmisión: | El Sr. Schneider |
| interruptor optoelectrónico: | - ¿ Qué? | El material: | aleación de aluminio |
| Condición: | Nuevo | Señales: | SMEMA |
| Aplicación: | Asamblea electrónica | Producción de equipos OEM/ODM: | Disponible |

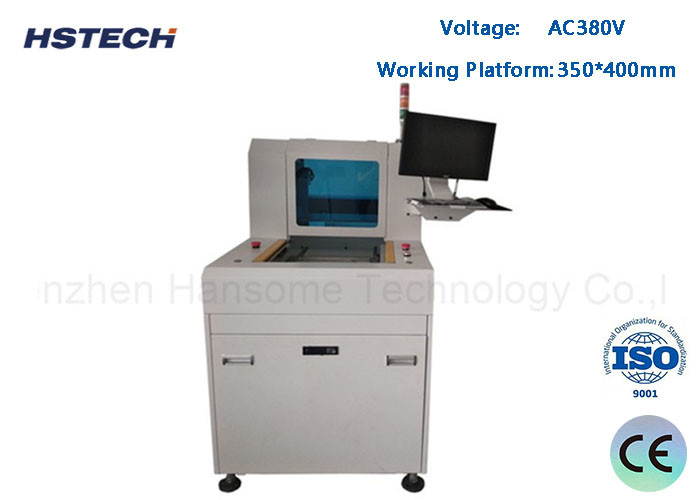

Máquina de detección de CCD de plataforma única PCBA para cortar paneles de PCB
Introducción de la máquina
Esta máquina de enrutador de PCB automático de plataforma única es un enrutador de PCB rentable, de tamaño pequeño, ahorra mucho espacio, adecuado para fábricas pequeñas.
Esta máquina tiene todas las funciones, también está equipada con el colector de polvo.
Principio de trabajo
Utilice el PC para programar, y el cortador de fresado de alta velocidad que trabaja de acuerdo con los programas.
Ventajas en comparación con el separador de PCB tradicional
1, bien protegidos los PCB, evitar la rotura de estaño y el daño al componente causado por la flexión manual.
2, tensión de fuerza ultra baja, evita la tensión producida mecánicamente mediante el uso de punción o flexión.
3, Apto para cortar todo tipo de paneles de PCB curvos.
Características
1, max 40000 rpm eje de enrutamiento de alta velocidad.
2, panel de control de selección del idioma de operación chino e inglés.
3, funcionamiento de Windows, ubicación manual o importación de archivos.
4Detección por CCD.
5, incluido el colector de polvo externo.
6, adecuado para separar todo tipo de PCB curva.
| Modelo | El número de los certificados de identificación | ||
| Estructura | Un solo husillo, una sola plataforma. | ||
| Tamaño de la máquina ((mm) | Las medidas siguientes se aplicarán: | ||
| Peso bruto | 550 kg de peso | ||
| Tamaño del colector de polvo ((mm) | 700*600*1200 mm | ||
| Método de recogida de polvo | Colección de fondo | ||
| Tamaño de la plataforma de trabajo | 350*400 mm | ||
| Posicionamiento de los PCB | Instalaciones, dedos funcionales | ||
| Sistema de conducción | Eje X/Y/Z accionado por un servomotor,eje W accionado por un inversor de frecuencia de tres fases | ||
| Eje de enrutamiento | El valor de las emisiones de CO2 será el siguiente: | ||
| Velocidad de corte | 1 a 100 mm/s | ||
| Precisión de corte | ± 0,05 mm | ||
| Precisión de repetición | ± 0,02 mm | ||
| Velocidad de movimiento del eje | Se aplican las siguientes medidas: | ||
| Sistema del eje Z | A motor de tornillo, doble guía | ||
| Kit de enrutador | corte de fresado,φ0,8~φ3,0 rotación a la izquierda,acero de tungsteno | ||
| Control de la vida útil de la herramienta | Control de programas de software | ||
| Recolector de polvo | 2.2Kw,380V | ||
| Presión del aire del colector de polvo | Entre 4 y 6 kg/cm3 | ||
| Programación | Programación en línea | ||
| Función de edición | Línea recta, línea curva, círculo, arco | ||
| Puerta de seguridad | Puerta manual | ||
| Alarma de error | - ¿ Qué? | ||
| Método del programa | Auto-programación, cámara controlada por teclado y ratón | ||
Especificación del colector de polvo
| Tamaño | 700*600*1200 mm |
| El poder | 2.2 kW, 3 caballos de fuerza, AC380V |
| Ruido | Se aplican las siguientes medidas: |
| Tamaño de entrada/salida de aire | 6 pulgadas 8 pulgadas |
| Cables de alimentación | 5 por 2.5² |
| El filtro | 16 piezas |
