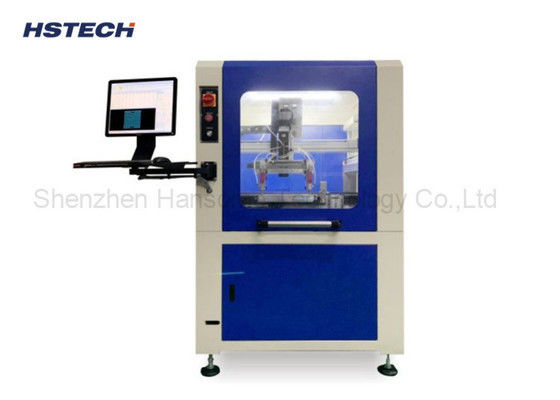

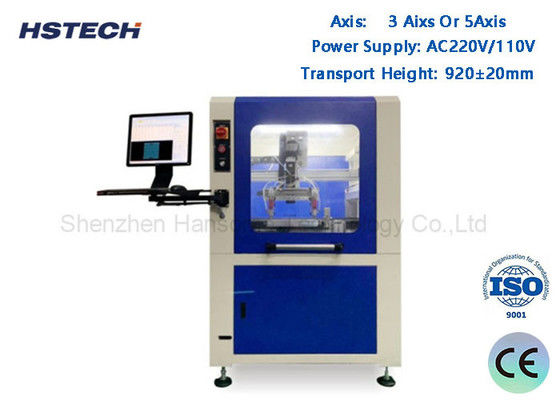

Máquina automática de recubrimiento conformante selectivo con motor servo Fuji de precisión ±0.02 mm y ajuste automático de ancho para recubrimiento de PCB

Máquina automática de recubrimiento conformante selectivo con motor servo Fuji de precisión ±0.02 mm y ajuste automático de ancho para recubrimiento de PCB

Nombre De La Marca:	HSTECH
Número De Modelo:	Se aplicará el método HS-CC300.
Cuota De Producción:	1 juego
Precio:	negotiable
Condiciones De Pago:	LC, D/P, T/T, Unión Occidental
Capacidad De Suministro:	100 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

CE,TUV

Nombre del producto:

máquina de capa selectiva 3Axis

Eje:

3 Aixs o 5Axis

Fuente de alimentación:

AC220V/110V

Altura de transporte:

920±20m m

Peso de la máquina:

600 kilos

Dimensión de la máquina:

1060 x 1200 x 1700 mm

Detalles de empaquetado:

Casilla de madera, con espuma en el interior

Capacidad de la fuente:

100 juegos por mes

Resaltar:

Máquina de recubrimiento conformado selectivo de precisión de ±0

02 mm

Máquina de recubrimiento de PCB con servomotor Fuji

Descripción del producto

Máquina automática de recubrimiento conformal selectivo para el proceso SMT PCBA HS-CC300

Esta máquina automática de recubrimiento conformal selectivo está diseñada específicamente para procesos SMT PCBA, ofreciendo recubrimiento de precisión con alta confiabilidad y estabilidad para varios tipos de PCB.

Características clave

Plataforma de accionamiento del eje X, Y y Z con tornillo de bolas de precisión y servomotor Fuji
Capacidad de recubrimiento selectivo para varios tipos de PCB
Múltiples patrones de recubrimiento: línea recta, círculo y distribución de arco
Revestimiento eficaz de los bordes que elimina el efecto de sombra de pulverización
Precisión de alta precisión: ±0,02 mm
Sistema de transmisión y control de alta velocidad y fiable
Sistema de doble válvula para el cambio automático de rociado y recubrimiento
Función de ajuste automático de anchura inteligente

Especificaciones de la máquina

Especificación	Detalles
Nombre del producto	Máquina de recubrimiento conformal selectivo
Modelo	Se aplicará el procedimiento siguiente:
Altura de la transmisión	920 ± 20 mm
Ancho del transportador	50-450 mm/o personalizado
Transmisión	L a R, o R a L
Altura del componente	Hasta y abajo máximo 100 mm
Tamaño del borde de la placa de PCB	≥ 5 mm
Velocidad de transporte	Se aplicarán las siguientes medidas:
Velocidad del accionamiento del eje 3	Se aplican las siguientes medidas:
Repetir la exactitud	± 0,02 mm
Programas de almacenamiento	Hasta 1000
Fuente de alimentación	El valor de las emisiones de dióxido de carbono es el valor de las emisiones de dióxido de carbono
Presión del aire	4 kgf/cm2
Tanque de pegamento.	10 litros, agitación manual.
Modo de control	PC industrial + tarjeta de control de movimiento
Ajuste de guía lineal	Ajuste inteligente
Modo de programación	Manual de enseñanza
Puerto de comunicación	El SMEMA
Fuente de luz	Fuente de iluminación autoequipada
Fuente de luz de detección	Autoequipados
El software	Windows + software de recubrimiento
Motor de conducción	Motor paso a paso (2 piezas)
Modo de conducción del eje 3	Servomotor + módulo de conductor de tornillo + cilindro eléctrico
Número de válvulas de caucho	1 válvula de rocío + 1 válvula de distribución
Ancho de la pulverización	3-20 mm
Método de pulverización	Automático
Potencia total	2.6kW
Cuerpo de la máquina	Acero inoxidable
Peso de la máquina	600 kg de peso
Dimensión de la máquina	1060 x 1200 x 1700 mm

Detalles del embalaje

Las etiquetas:

Dispensador del pegamento

Máquina de recubrimiento conformado selectivo de precisión de ±0

02 mm
