| Lugar de origen: | China. |
| Nombre de la marca: | HSTECH |
| Certificación: | CE,TUV |
| Número de modelo: | Se aplicará el método HS-CC300. |
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Casilla de madera, con espuma en el interior |
| Tiempo de entrega: | 10-20 días |
| Condiciones de pago: | L/C, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 100 juegos por mes |
| Nombre del producto: | máquina de capa selectiva 3Axis | Eje: | 3 Aixs o 5Axis |
|---|---|---|---|
| Fuente de alimentación: | El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido | Alturas de transporte: | 920±20m m |
| Peso de la máquina: | 600 KG | Dimensión de la máquina: | 1060 x 1200 x 1700 mm |

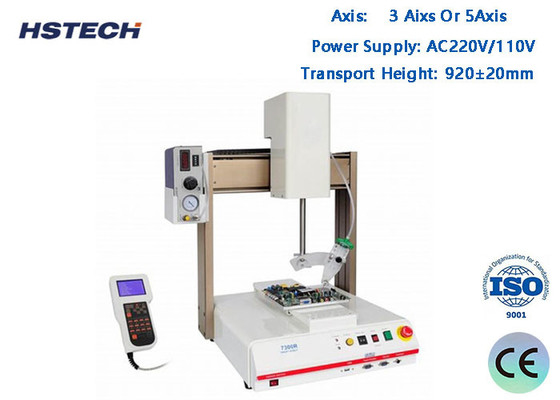

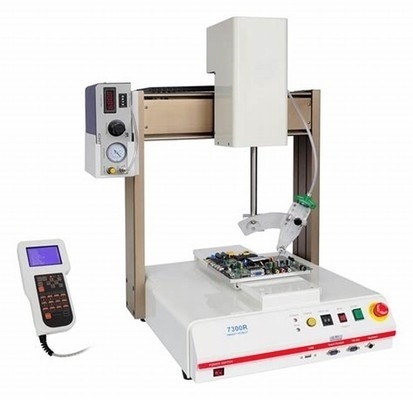

Máquina automática de recubrimiento conformal selectivo para el proceso de PCBA SMT Backstage
Introducción del producto
1. La plataforma de accionamiento del eje X, Y, Z adopta un tornillo de bola de precisión con servomotor Fuji.
2. Obtener recubrimiento selectivo para varios tipos de PCB.
3Línea recta, círculo, recubrimiento de arco y distribución.
4Puede recubrir eficaz y uniformemente el borde de los componentes, eliminando el efecto de sombra de pulverización.
5Precisión: ± 0,02 mm.
6Con alta velocidad, alta fiabilidad, alta estabilidad del sistema de transmisión y control.
7. 2 válvulas pueden cambiar la acción de rociado y recubrimiento automáticamente, para lograr un proceso de recubrimiento de PCB de alta densidad.
8. Con función de ajuste de ancho automático inteligente (ajuste automático después de introducir el ancho de la placa).
Especificación de la máquina
| Nombre del producto | Máquina de recubrimiento conformal selectivo |
| Modelo | Se aplicará el método HS-CC300. |
| Altura de la transmisión | 920 ± 20 mm |
| Ancho del transportador | 50-450 mm/o personalizado |
| Transmisión | L a R, o R a L |
| Altura del componente | hacia arriba y hacia abajo máximo 100 mm |
| Tamaño del borde de la placa de PCB | ≥ 5 mm |
| Velocidad de transporte | Se aplicarán las siguientes medidas: |
| Velocidad de accionamiento en 3 ejes | Se aplican las siguientes medidas: |
| Precisión de repetición | ± 0,02 mm |
| Programas de almacenamiento | hasta 1000 |
| Fuente de alimentación | El valor de las emisiones de dióxido de carbono es el valor de las emisiones de dióxido de carbono |
| Presión del aire | 4 kgf/cm2 |
| El depósito de pegamento | 10 L, agitación manual |
| Modo de control | Tarjeta de control de PC+Movimiento industrial |
| Ajuste de la guía lineal | Ajuste inteligente |
| Modo de programación | Enseñanza manual |
| Puerto de comunicación | El SMEMA |
| Fuente de luz | Fuente de iluminación autoequipada |
| Fuente de iluminación de detección | Autoequipados |
| El software | Windows+software de recubrimiento |
| Motor de conducción | Motor paso a paso ((2pcs) |
| Modo de conducción en 3 ejes | Servomotor + módulo de conductor de tornillo + cilindro eléctrico |
| Número de válvulas de goma | 1 válvula de rociado + 1 válvula de distribución |
| Ancho de la pulverización | 3-20 mm |
| Método de pulverización | Automático |
| Potencia total | 2.6kW |
| Cuerpo de la máquina | Acero inoxidable |
| Peso de la máquina | 600 kg de peso |
| Dimensión de la máquina | 1060 x 1200 x 1700 mm |
