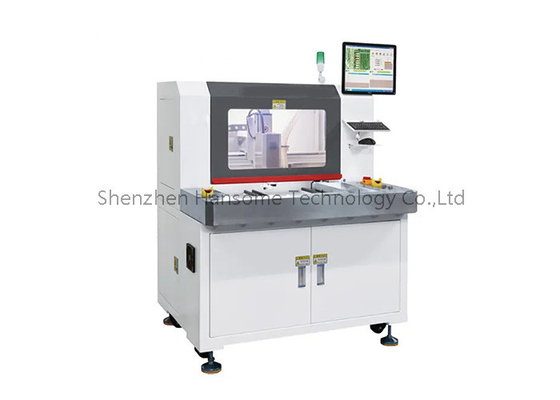

Máquina de rotación de PCBA Matel de hojas de tipo autoenfriadas con alimentación por cajón

Máquina de rotación de PCBA Matel de hojas de tipo autoenfriadas con alimentación por cajón

Nombre De La Marca:	HSTECH
Número De Modelo:	El CM-610
Cuota De Producción:	1 juego
Precio:	Negociable
Condiciones De Pago:	T/T, Western Union, MoneyGram
Capacidad De Suministro:	100 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Nombre del producto:

Máquina de enrutador PCBA

Alimentación:

Alimentación del cajón

Plataforma de trabajo:

Doble, poder combinada como una plataforma

Función:

Dispositivos de separación de placas de pin PCBA

El material:

Las hojas

El color:

Naranja, gris

Detalles de empaquetado:

Envase de madera

Capacidad de la fuente:

100 juegos por mes

Descripción del producto

Máquina de rotación de PCBA Matel de hoja de tipo autoenfriada con alimentación en cajón

- ¿ Qué es?

Una máquina de router PCBA (Printed Circuit Board Assembly) es un equipo especializado utilizado en la fabricación y montaje de placas de circuito impreso.

Características

1, Router de PCB de tipo fresado con alta precisión y alta limpieza, plataforma de trabajo paralela doble y pincel único.

2La plataforma de tipo cajón, de baja huella, está diseñada para evitar la contaminación de las salas de limpieza.

3, recolección de polvo en la parte superior con mayor eficiencia que en la parte inferior, y menor ruido.

4, diseño de doble plataforma, fácil de operar y mantener.

5Aplicación para PCBA de 350*350mm, mayor tamaño puede ser personalizado.

6, actualizar con robot para realizar la función en línea.

Especificación

Modelo	El CM-610	CM-610 máximo
Tamaño máximo del PCB	Las demás:	Cuadro de las partidas 1 y 2
Tamaño mínimo del PCB	5x5 mm
espesor de los PCB	0.4 ~ 6 mm
Altura de la mesa de trabajo	de una longitud igual o superior a 2 mm
Modo de carga	Alimentación y liberación manuales
Posicionamiento de los PCB	Los demás instrumentos de ensayo
Esfíntel de corte/velocidad	Sycotec, fabricado en Alemania, 5000-60000 rpm
Tipo de refrigeración	Tipo de autoenfriamiento
Inspección del cuchillo de rotura	- ¿ Qué?
Velocidad de corte	1 a 100 mm/s
Precisión de corte	± 0,05 mm
Conjunto de fresado	φ0,8~φ3,0 rotación hacia la derecha, acero de tungsteno de plataforma
Precisión de posicionamiento repetida	± 0,02 mm
Velocidad de movimiento coordinada	Se aplicará el método siguiente:
Programación del procedimiento	Importación o edición de dibujos GERBER a través del sistema visual
Suministro de aire	5 a 8 kg/cm3
Fuente de alimentación	Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero.
Dimensión de la máquina	125010001650 mm	135011001650
Peso de la máquina	Aproximadamente 900 kg

Aplicaciones

Prototipado: útil para crear prototipos donde se requieren formas específicas de tablero.
Producción en masa: se utiliza en entornos de producción de alto volumen para una ruta consistente y eficiente.
Diseños complejos: Es adecuado para tablas con formas o diseños complejos que requieren cortes intrincados.

Dimensión de la máquina

Drawer Feeding PCB Router Machine with Dust Collector 0

Detalles de la máquina

Super Vision System ((Equipado con cámara de imagen industrial de Alemania y lente Moritex de la marca japonesa), y dispositivo de recolección de polvo de la parte superior del cepillo ESD.

Drawer Feeding PCB Router Machine with Dust Collector 1

Sistema de corte integrado ((Corte con un jig o un dedal magnético) y PIN del dedal magnético ((diseño patentado)

Drawer Feeding PCB Router Machine with Dust Collector 2

Sistema de corte fiable ((Utilice el huso alemán Sycotec e invertir la frecuencia), sistema de versión en inglés Win7/Win10.

Drawer Feeding PCB Router Machine with Dust Collector 3

Máquina de rotación de PCBA Matel de hojas de tipo autoenfriadas con alimentación por cajón 4

Máquina de rotación de PCBA Matel de hojas de tipo autoenfriadas con alimentación por cajón 6
