| Lugar de origen: | China. |
| Nombre de la marca: | HSTECH |
| Certificación: | CE |
| Número de modelo: | El CM-610 |
| Cantidad de orden mínima: | 1 conjunto |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Paquete de madera |
| Tiempo de entrega: | 15~20 días del trabajo |
| Condiciones de pago: | T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 50 juegos por mes |
| Nombre del producto: | Máquina de enrutador PCBA | Alimentación: | Alimentación del cajón |
|---|---|---|---|
| Plataforma de trabajo: | Doble, poder combinada como una plataforma | Función: | Dispositivos de separación de placas de pin PCBA |
| El material: | Las hojas | El color: | Naranja, gris |
| Alta luz: | Máquina de enrutamiento de PCB para recolección de polvo,Máquina de enrutamiento de PCB de alta velocidad,Máquina automática de enrutamiento de PCB |
||

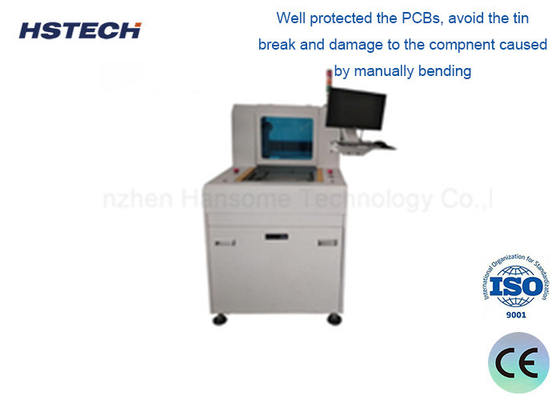

Máquina automática de enrutamiento de PCB de fondo de alta velocidad que recoge polvo con alimentación de cajones
El router de PCB (Printed Circuit Board), también conocido como máquina de fresado de PCB, es una máquina especialmente utilizada para fabricar placas de circuito impreso.Desempeñan un papel vital en la fabricación de productos electrónicos para operaciones tales como la eliminación de piezas no deseadas de PCB de múltiples capasEstas máquinas suelen tener una alta precisión de fresado y son capaces de eliminar los PCB con precisión.Las piezas innecesarias del circuito aseguran la fiabilidad del circuito.
Los enrutadores de PCB juegan un papel importante en el proceso de fabricación de placas de circuito: eliminar el exceso de material, crear rastros de circuito, abrir agujeros y personalizar las formas.
Los enrutadores de PCB se utilizan ampliamente en los campos de la fabricación electrónica y la fabricación de placas de circuito, incluidos, entre otros, los siguientes campos de aplicación:Fabricación de equipos electrónicos, equipos de comunicación, sistemas de control industrial, equipos médicos, aeroespacial y defensa nacional.
Los enrutadores de PCB generalmente necesitan ser compatibles con software CAD (diseño asistido por computadora) para convertir archivos de diseño en rutas de fresado reales.deben ser compatibles con el equipo de ensamblaje de PCB y el equipo de inspección para garantizar procesos de producción suaves y coherentes..
Los enrutadores de PCB son herramientas indispensables en el proceso de fabricación de productos electrónicos y desempeñan un papel clave en la fabricación de placas de circuito impreso de alta calidad y precisión.Las características de alta precisión y automatización de estas máquinas ayudan a aumentar la eficiencia de la producción y a garantizar la fiabilidad y el rendimiento de los productos electrónicos.
Características
1.Sistema de operación de software chino/inglés.

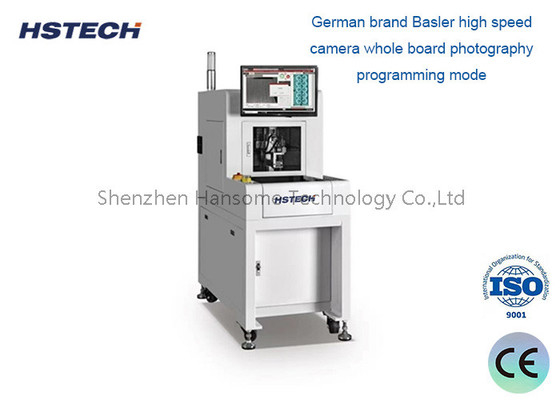

2La cámara de alta velocidad de la marca alemana Basler tiene un modo de programación de fotografía de toda la tabla.
3.Equipado con herramienta automática de enrutamiento ((bit) cambiando, detección de herramientas de rotura, función de corrección de altura de la herramienta.
4El trabajo de una sola mesa, puede también utilizarse en combinación de dos máquinas, mientras que el equipo puede ser operado sin tripulación con un robot, mejorando en gran medida la eficiencia de la producción.
Especificaciones
| Modelo de la máquina | NT1capacidad |
| Tamaño de los recortes de PCB | Las demás partidas del anexo II |
| Objeto de corte | V-groove, agujero de sello, punto circular, etc. |
| Mesa de corte | Mesa única |
| Precisión de corte | ± 0,08 mm |
| Precisión de repetición | ± 0,015MM |
| Velocidad máxima en movimiento del eje | Se aplicarán las siguientes medidas: |
| El eje | Marca de China |
| Modo de cambio de herramienta | Cambio manual de herramientas |
| Velocidad de enrutamiento del husillo | Se aplicarán las siguientes medidas: |
| Detección de herramientas | El desmontaje automático de herramientas y su rotura (opcional) |
| Velocidad de corte | 5 ̊100 mm/s ajustable |
| espesor de corte de PCB | 0.3-3.0MM |
| Método de programación | Todo el panel de fotografía, enseñanza de líneas de dibujo de imágenes |
| Método de control | Sistema de control de 3 ejes de precisión PC |
| Metodos de conducción X, Y1, Y2, Z | Servo accionamiento doméstico (opcional de Panasonic) |
| Tamaño de bits de enrutamiento adecuado | 0.8·3.0MM |
| Fuente de alimentación | Las emisiones de gases de efecto invernadero de los vehículos de la categoría M1 y M2 se calcularán en función de las emisiones de gases de efecto invernadero. |
| Tamaño de la máquina | Se trata de un sistema de control de la calidad de los productos. |
| Peso de la máquina | 300 kg de peso |
| Potencia del limpiador de polvo | 3 CV |
| Fuente de alimentación para limpiadores de polvo | AC380V de 3 fases |
| Tamaño libre de polvo | L*W*H ((800mm*400mm*780mm) |
| Tamaño del limpiador de polvo | 60 kg de peso |
| Método de limpieza del polvo | Limpieza de la parte superior y inferior del tamaño (opcional) |
Detalles de la máquina
Super Vision System ((Equipado con cámara de imagen industrial de Alemania y lente Moritex de la marca japonesa), y dispositivo de recolección de polvo de la parte superior del cepillo ESD.
Sistema de corte integrado ((Corte con un jig o un dedal magnético) y PIN del dedal magnético ((diseño patentado)
Sistema de corte fiable ((Utilice el huso alemán Sycotec e invertir la frecuencia), sistema de versión en inglés Win7/Win10.
