Control de movimiento de 4 ejes Máquina de enrutador PCBA sin conexión con plataforma doble Eje X/Y 1000mm/S

Control de movimiento de 4 ejes Máquina de enrutador PCBA sin conexión de doble plataforma con eje X/Y 1000mm/S

Introducción de la máquina


Esta máquina de enrutador de PCB RM-F550 es una máquina de enrutador recientemente desarrollada. Se utiliza para desintegrar un conjunto completo de placas de circuito impreso (PCBA) en placas PCBa individuales.La máquina adopta una plataforma muy estable para garantizar la precisión de trabajo, el tamaño de la plataforma de trabajo es de 300*350 mm.

Tiene una opción de plataforma más grande a 400 * 600mm. La máquina proporciona una programación "visual" amigable para el usuario para una programación en línea rápida y precisa,también puede detectar el proceso de despegue.

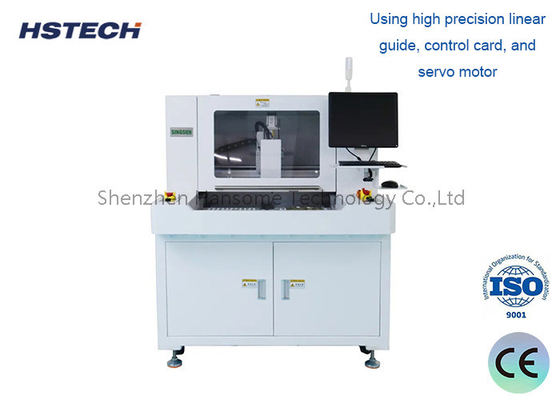

Este separador de PCB adopta x, y, z servo motor y sistema de conducción y tornillo de bola, tren de guía lineal asegurando que la máquina funcione sin problemas y con precisión, movimiento precisión de menos de 0.01mm, precisión de enrutamiento entonces 0.05 mm.
El diseño de estaciones de trabajo dobles rotativas permite un funcionamiento continuo, mejorando en gran medida la eficiencia de la producción. La máquina está equipada con un CCD de alta resolución.Utilice el método de programación de enseñanza directa con el cursor cruzado de CCD, muy fácil de operar, el software puede ejecutar comandos de punto, línea, arco, círculo, etc. para cortar diferentes formas de tablero de paneles, tiene función de posicionamiento de marca,Puede corregir automáticamente el desplazamiento de coordenadas cuando la posición del PCB cambia..PC industrial, sistema Windows y software completamente desarrollado en inglés hace que la programación y el funcionamiento sean muy fáciles. Equipado con un eje de enrutamiento de alta calidad, con aire refrigerado y larga vida útil.El aspirador de silencio externo proporciona un entorno de trabajo limpio y con bajo nivel de ruido..El corte de fresado puede utilizarse como 2 o 3 secciones, basta con establecer el parámetro en el software, ha prolongado en gran medida la vida útil del corte de fresado.Equipado con un ventilador ionizador antiestático que puede eliminar el estático y eliminar el polvo

Principales características

2, el control de movimiento de 4 ejes basado en la alineación vicual CCD de alta resolución, utiliza doble plataforma para hacer la producción más eficiente.

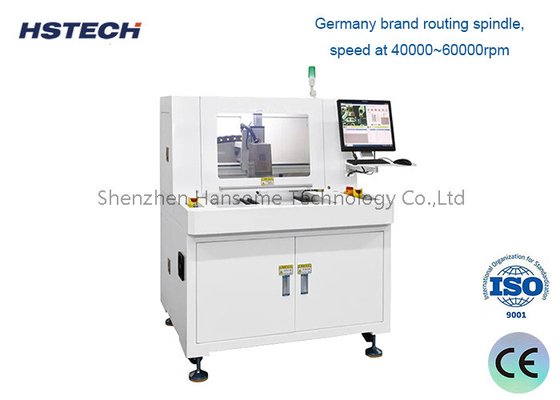

3, huso de enrutamiento de marca alemana, velocidad de 40000 ~ 60000 rpm.

4, Guía de la marca Taiwan Hiwin, asegúrese de que el sistema de movimiento precisión y suavidad.

5Después de que el cortador corta una cierta distancia, se elevará y caerá automáticamente a la posición de otra hoja sin cortar.
6, adecuado para la desmontaje de líneas rectas, arco y tablas circulares conectadas.

7, El sustrato de PCB se coloca mediante un procesamiento continuo de deslizamiento en dos etapas para reducir el tiempo de espera y aumentar la producción.

Septificación

Detalles de la máquina
