Equipo de separación de paneles de PCB con función de inducción

Equipo de separación de paneles de PCB con función de inducción

- ¿ Qué es?

Los separadores de circuitos impresos con hoja móvil son un dispositivo para cortar y separar placas de circuitos impresos (PCB).

Principio de funcionamiento:
El dispositivo utiliza una o más hojas móviles para cortar en la superficie del PCB a lo largo de la línea de segmentación programada.
La hoja puede moverse horizontal o verticalmente, y corta con precisión a lo largo de la línea de segmentación en la placa de PCB.
El proceso de corte utiliza un accionamiento mecánico, como varillas de empuje neumáticas o eléctricas, que pueden proporcionar una potencia de corte suficiente.

Principales características:
La precisión de corte es alta y la línea de segmentación marcada en el PCB se puede cortar con precisión.
Adecuado para placas de PCB de varios tamaños y formas, que pueden dividirse en PCB individuales o múltiples.
Puede utilizarse junto con equipos automatizados como cintas transportadoras para lograr operaciones de segmentación continua.
Durante el proceso de corte, no causará daños a la superficie del PCB y a los componentes.
La estructura del equipo es compacta, flexible en la instalación y fácil de integrar en la línea de producción.
Con dispositivos de protección de seguridad, como sensores de rejilla, interruptores de parada de emergencia, etc.

Componente principal:
Mecanismo de hoja móvil: incluidas las hojas, los motores/cilindros de accionamiento, etc.
Sistema de posicionamiento/guía: se utilizan sensores ópticos para lograr el posicionamiento y la orientación de los PCB.
Instituciones de entrada y salida: Equipo automatizado como cintas transportadoras, robots.
Sistema de control de programa: PLC o controlador integrado para lograr operaciones totalmente automatizadas.
Dispositivo de protección de seguridad: como sensor de rejilla, interruptor de parada de emergencia, etc.

Escenario de aplicación:
Línea de producción SMT: el PCB se divide en PCB después de la soldadura de retorno.
Línea de perforación/plata de estaño: desempeña un papel en el proceso de división de PCB.
Enlace de ensayo: separar el PCB completado.
Producción de pequeños lotes/muestras: división rápida y ordenada de una pequeña cantidad de PCB.

Características

1, esta máquina puede utilizarse para cortar todo tipo de tablas con ranura en V.

2El diseño de la cuchilla es duradero, puede ser moldeada al menos dos veces.

3, la altura de la hoja circular se puede ajustar para adaptarse a los diferentes tipos de PCB con componentes de diferente altura.

4, movimiento de la hoja, tensión de fuerza relativamente baja, control del balde por un solo motor, operación fácil y conveniente.

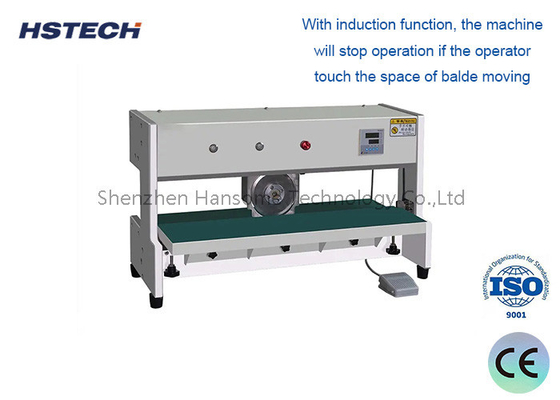

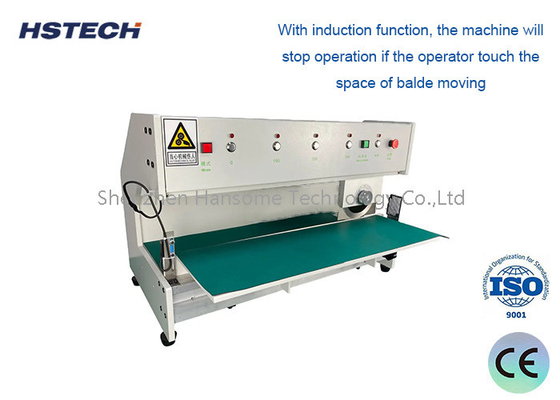

5, con función de inducción, la máquina dejará de funcionar si el operador toca el espacio de balde en movimiento.

6, Seguridad, con doble dispositivo de protección, no hay necesidad de preocuparse por el problema de producción de seguridad.

7, duradero, usando hoja de buen material de alta calidad.

Especificación

Sobre el embalaje
