Equipo de eliminación de paneles de PCB de alta precisión con tecnología automática de separación de placas

Equipo de eliminación de paneles de PCB de alta precisión con tecnología automática de separación de tablas

Introducción

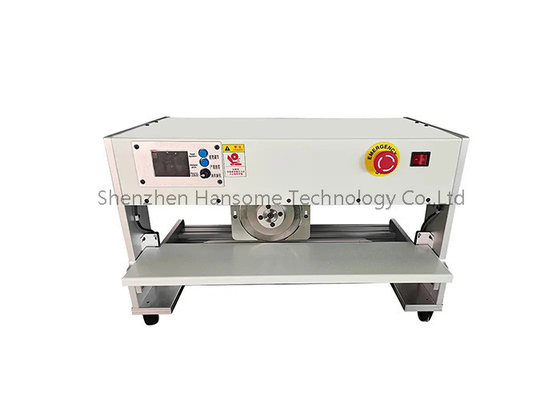

Esta máquina ((HS-300) es el separador de PCB de hoja en movimiento, utilizando el diseño de hoja circular superior y lineal hacia abajo,antes de cortar, poner la ranura en V en la hoja lineal,la hoja circular superior se mueve para terminar de lanzar, la tensión de la fuerza es relativamente baja, la tabla no necesita moverse protegerá los componentes en la tabla, evitar daños.

Función de separación automática de las placas
El equipo adopta tecnología automática de separación de placas, que puede cortar rápida y precisamente todo el PCB en paneles de PCB individuales.
Al dividir el tablero por el brazo del robot y la hoja, la eficiencia de la separación del tablero y la eficiencia de la producción se mejoran en gran medida.

Adaptabilidad a las dimensiones
Puede ajustarse rápidamente de acuerdo con el tamaño de la placa de PCB, adecuado para placas de PCB de diversas especificaciones.
El tamaño máximo de separación de la placa admitido es de 600 mm × 400 mm, que cubre la mayoría de las necesidades de producción SMT.

Separación de placas de alta precisión
Se adopta el mecanismo de separación de tablas y el sistema de posicionamiento de alta precisión para garantizar que la precisión de cada separación de tablas sea tan alta como ± 0,1 mm.
Puede evitar con eficacia daños o burrs en la placa de PCB durante el proceso de segmentación.

Diseño seguro y fiable
El equipo está equipado con dispositivos de protección de seguridad, como botones de parada de emergencia, etc., lo que mejora la seguridad de la operación.
El diseño completamente cerrado evita la salpicadura de escombros durante el proceso de corte.

Fácil de operar
El equipo está equipado con un panel de control de pantalla táctil, que puede establecer fácilmente los parámetros de separación de la placa y controlar el proceso de separación de la placa.
El grado de automatización es alto y el operador solo necesita cargar simplemente la placa de PCB para completar la separación de la placa.

Características

1, esta máquina puede utilizarse para cortar todo tipo de tablas con ranura en V.

2El diseño de la cuchilla es duradero, puede ser moldeada al menos dos veces.

3, la altura de la hoja circular se puede ajustar para adaptarse a los diferentes tipos de PCB con componentes de diferente altura.

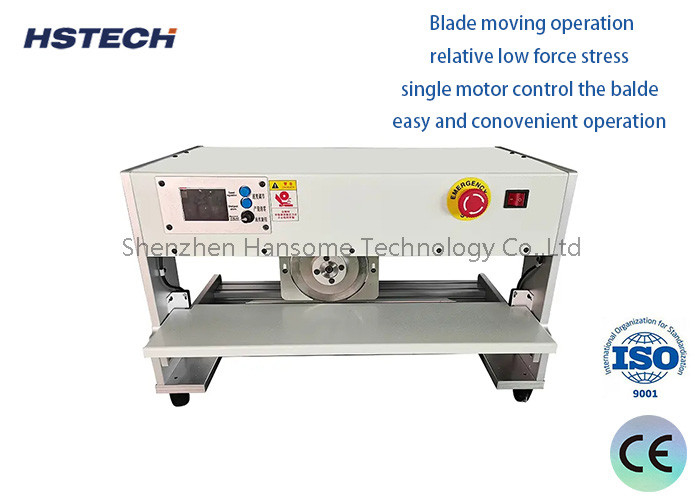

4, movimiento de la hoja, tensión de fuerza relativamente baja, control del balde por un solo motor, operación fácil y conveniente.

5, con función de inducción, la máquina dejará de funcionar si el operador toca el espacio de balde en movimiento.

6, Seguridad, con doble dispositivo de protección, no hay necesidad de preocuparse por el problema de producción de seguridad.

7, duradero, usando hoja de buen material de alta calidad.

Principio de trabajo

Mecanismo de alimentación
La máquina de desmontaje de PCB alimentará primero a toda la placa después del montaje SMT en la máquina de desmontaje.
El mecanismo de alimentación utiliza una cinta transportadora o un manipulador para alimentar la placa de PCB en la estación de desmontaje.

Colocación y fijación
La máquina de desmontaje fija la placa de PCB mediante pines de posicionamiento o adsorción al vacío para garantizar su posición precisa.

Mecanismo de corte
El componente central de la máquina de desmontaje es el mecanismo de corte, que generalmente está compuesto por una hoja de corte giratoria de alta velocidad.
La hoja de corte cortará la placa de PCB rápida y precisamente a lo largo de la línea divisoria preestablecida.

Recolección de depeneling
Después del corte, la máquina de desmontaje recoge automáticamente las placas de PCB individuales separadas.
Estos despachos pueden ser sometidos a pruebas adicionales, ensamblados y otros procesos.

Control automatizado
Todo el proceso de desmontaje está totalmente automatizado por el sistema de control del robot.
El sistema de control puede controlar con precisión el proceso de corte de acuerdo con el tamaño y la posición de la línea divisoria de diferentes placas de PCB.
