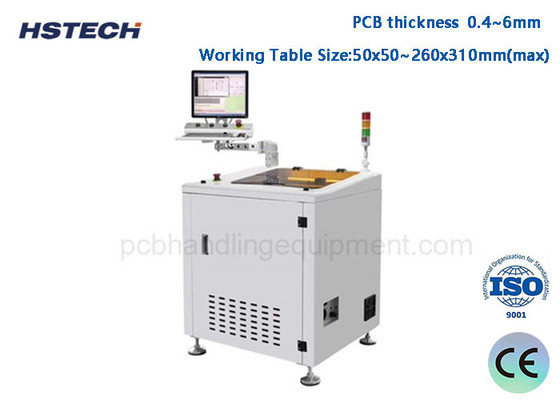

Máquina de enrutador de PCBA mini offline de alta velocidad para PCB de pequeño tamaño con corte flexible

Máquina de enrutador de PCBA mini offline de alta velocidad para PCB de pequeño tamaño con corte flexible

Nombre De La Marca:	HSTECH
Número De Modelo:	AR-7
Cuota De Producción:	1 juego
Precio:	negotiable
Condiciones De Pago:	T / T, Western Union, dinero gram
Capacidad De Suministro:	50 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Nombre del producto:

Máquina de enrutador de PCBA en línea

El material:

Las hojas de metal

Accesorio:

Necesario

Fuente de alimentación:

AC380V, 50/60HZ

Comunicación:

El SMEMA

Tamaño de la tabla de funcionamiento:

50*50~410*460m m

Método de carga del PCBA:

Manual de trabajo

Colector de polvo:

Colección inferior

Detalles de empaquetado:

Envase de madera

Capacidad de la fuente:

50 juegos por mes

Descripción del producto

Máquina de enrutador de PCBA mini offline de alta velocidad para PCB de pequeño tamaño con corte flexible

Introducción

Se trata de una máquina de enrutamiento especialmente utilizada para la fabricación de pequeños lotes o PCBA personales, utilizada principalmente para el corte y la segmentación precisos de PCB con componentes montados.Realiza un procesamiento de alta precisión y repetibilidad mediante control CNC.

Características

1Separación automática fuera de línea.

2Es un mini router PCBA, adecuado para PCB de pequeño tamaño, y solución de ahorro de espacio de fábrica.

3, accesorios personalizados.

4, PC y sistema visual CCD.

5, programación con compensación y recogida de polvo.

6, Disponible para PCBA de tamaño máximo 410-510 mm.

7, Flexible para cortar dos tipos de productos diferentes.

8, plataforma abierta para alimentación y descarga manual, también puede estar equipada con un brazo mecánico opcional (robot).

Especificación

Modelo	El AR-7	AR-7 mini
Fuente de alimentación	El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles.
Tamaño de trabajo	Se trata de un sistema de control de las emisiones de gases de efecto invernadero.	Se trata de un sistema de medición de las emisiones de gases de efecto invernadero.
Modo de carga	Manual de trabajo
Espinillo de corte/velocidad	Entre 5000 y 60.000 rpm
espesor de los PCB	0.4-4 mm
Velocidad de separación	1 a 100 mm/s
Precisión de corte	± 0,05 mm
Tipo de fijación	Instalaciones
Programación	Enseñanza de la visión, programación en línea
Conjunto de fresado	φ0,8~φ3,0 posicionamiento lateral derecho, eje de acero de tungsteno
Método de recogida de polvo	Recolección de polvo en el fondo
Recolector de polvo	3 fases, 380 V, 1,2 kW
Ruido	Se trata de un sistema de control de las emisiones.
Sistema de control	PC para uso industrial
Marca del husillo	Marca alemana, Sycotec 4025
Motor de servicio	Serie A5
Control de movimiento	Tabla de control de movimiento de 4 ejes
Parafusos de plomo	C5 de plomo de tornillo de molienda
Guía lineal	Guía de silencio
La cámara	Fotocámara industrial de 40W de la marca alemana Imaging
Tamaño de la máquina	700800930 mm	500650930 mm
Pantalla	17 pulgadas

Máquina de enrutador de PCBA mini offline de alta velocidad para PCB de pequeño tamaño con corte flexible 0

Máquina de enrutador de PCBA mini offline de alta velocidad para PCB de pequeño tamaño con corte flexible 1

Escenarios de aplicación típicos

Producción electrónica personal o pequeña DIY, como hacer su propia placa de circuito impreso.
Producción de pequeños lotes de PCBA, adecuada para prototipos rápidos y producción de ensayos de pequeños lotes.
Corte y separación de PCB durante la reparación o modificación de productos electrónicos.
Laboratorio de enseñanza, que los estudiantes entiendan la tecnología de procesamiento PCBA.

Embalaje y entrega

Punto de trabajo	Máquina de enrutador PCBA
Paquete	1 juego en una caja de madera como condición de seguridad
Dimensión externa	Las medidas siguientes se aplicarán:
Peso	alrededor de 75-100 kg
Entrega	aproximadamente 20 días laborables
Pago	D/P, T/T, Western Union, MoneyGram
Puerto	En Shenzhen
Envío	A. Por correo: 4-7 días hábiles según oferta especial
	B.Por vía aérea: 7 días hábiles en el aeropuerto designado
	C.Por mar: 20-25 días hábiles en el puerto designado

Máquina de enrutador de PCBA mini offline de alta velocidad para PCB de pequeño tamaño con corte flexible 2
