Equipo de desinstalación de PCB de alta precisión con hoja móvil y robot automatizado

Equipo de eliminación de paneles de PCB de alta precisión con mecanismo de hoja móvil

- ¿ Qué es?

Los separadores de circuitos impresos (PCB) con hoja móvil son una herramienta especializada diseñada para cortar con precisión y separar eficientemente los circuitos impresos (PCB).Emplea un mecanismo único con una división de hoja móvil, lo que permite una separación precisa y controlada de los PCB.

Principio de funcionamiento:

Los separadores de PCB móviles de cuchilla utilizan una o varias cuchillas móviles para cortar meticulosamente la superficie del PCB, siguiendo con precisión las líneas de segmentación predeterminadas.Estas cuchillas poseen la capacidad de atravesar horizontal o verticalmenteLa operación de corte se basa en robustos accionamientos mecánicos, incluidas barras de empuje neumáticas o eléctricas,que suministran suficiente potencia para ejecutar el proceso de separación con eficiencia y precisión.

Separación de alta precisión

Utilizando la tecnología de movimiento de la hoja, el corte preciso a lo largo de la línea V-Cut garantiza la integridad de la placa de circuito.

Alta eficiencia

Procesar rápidamente varios PCB, adecuados para la producción en lotes, ayudando a mejorar la eficiencia de la producción.

Fácil de operar

El diseño humanizado y la interfaz de operación amigable son convenientes para usuarios de diversos niveles técnicos.

La capacidad de ajuste

La profundidad de corte y la presión son ajustables para adaptarse a los PCB de diferentes espesores y materiales.

Seguridad

Equipados con dispositivos de protección de seguridad para garantizar la seguridad de los operadores.

Componente principal:

Mecanismo de hoja móvil: incluidas las hojas, los motores/cilindros de accionamiento, etc.
Sistema de posicionamiento/guía: se utilizan sensores ópticos para lograr el posicionamiento y la orientación de los PCB.
Instituciones de entrada y salida: Equipo automatizado como cintas transportadoras, robots.
Sistema de control de programa: PLC o controlador integrado para lograr operaciones totalmente automatizadas.
Dispositivo de protección de seguridad: como sensor de rejilla, interruptor de parada de emergencia, etc.

Características

1. Esta versátil máquina es capaz de cortar una amplia gama de tablas con ranuras en V, demostrando su adaptabilidad y eficiencia en diversas aplicaciones.

2. Las cuchillas están diseñadas para ser duraderas, con la capacidad de ser remodeladas al menos dos veces, extendiendo su vida útil y reduciendo los costos de reemplazo.

3. La altura de la hoja circular es ajustable, acomodando PCB con diferentes alturas de componentes, lo que garantiza un corte preciso y sin costuras para diversos tipos de tablas.

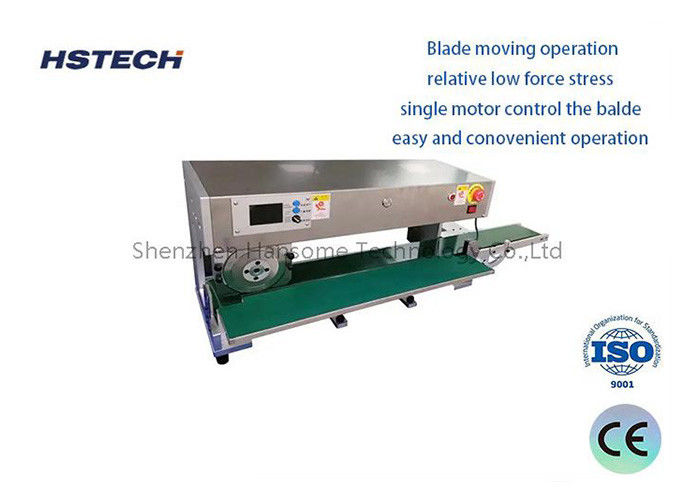

4. El movimiento de la hoja es impulsado por un solo motor, lo que requiere un esfuerzo mínimo de fuerza y facilita un funcionamiento suave y sin esfuerzo que es fácil y conveniente de controlar.

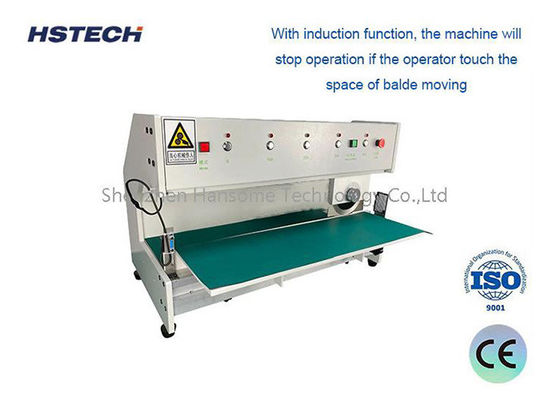

5. Equipada con una función de inducción, la máquina detiene instantáneamente las operaciones al detectar la proximidad del operador al área móvil de la hoja, mejorando la seguridad del operador.

6. Dando prioridad a la seguridad, la máquina cuenta con un doble dispositivo de protección, eliminando las preocupaciones sobre la seguridad de la producción y promoviendo un entorno de trabajo seguro.

7. Construidas con materiales de alta calidad, las hojas duraderas aseguran una larga vida y fiabilidad, minimizando el tiempo de inactividad y maximizando la productividad.

Especificación

Campos de aplicación:

Industria de la fabricación electrónica:
Se utiliza para dividir placas de circuitos impresos (PCB).
Puede dividir con precisión PCB de varios tamaños y tipos.
Ampliamente utilizado en electrónica de consumo, electrónica industrial y otros campos.

Fabricación de células solares:
Se utiliza para dividir los paneles solares.
Puede cortar con precisión las células solares basadas en silicio.
Mejoró la eficiencia de producción de productos solares.

Campo de procesamiento de vidrio:
Se utiliza para cortar diversos productos de vidrio, como pantallas de teléfonos móviles, paneles de vidrio, etc.
Puede lograr una separación precisa y reducir las pérdidas.

Industria cerámica:
Se utiliza para dividir astillas cerámicas, sustratos cerámicos y otras piezas de trabajo.
Cumplir con los requisitos de alta precisión y alta eficiencia de producción.

Otras industrias:
Se puede utilizar para dividir materiales como plásticos y metales.
Ampliamente utilizado en la producción automatizada en varias industrias manufactureras.
